3. Montageanweisung
Durchlauferhitzer
DZU 462 (Bild “)
Das Gerät darf nur von einem konzessio-
nierten Fachbetrieb bzw. Fachmann ent-
sprechend dieser Anleitung montiert und
D
in Betrieb genommen werden!
3.1 Gerätemontage
Beachten Sie bitte:
Das Gerät darf nur in einem frostfreien
Raum betrieben werden; es ist für die
Montage unmittelbar an der Zapfstelle
vorgesehen.
Die für die Befestigung benötigten Schrau-
ben und Dübel gehören zum Lieferum-
fang.

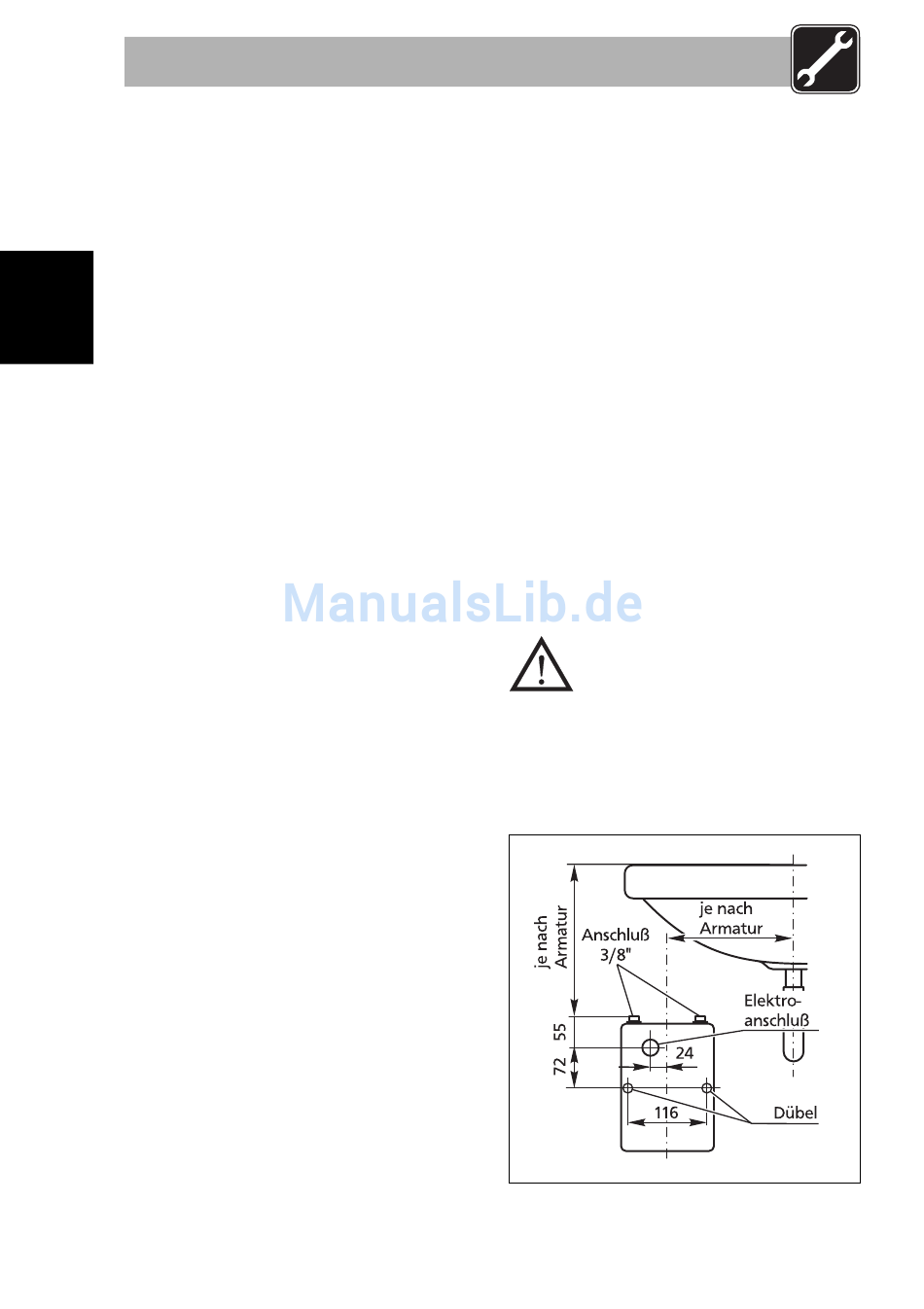

1. Bohrlöcher nach Bild “ anzeichnen
2. Dübel setzen
3. Gerätedeckel öffnen
4. Anschlußleitung durch die Kabeldurch-
führung in der Rückwand des Gerätes
stecken
5. Gerät mit Schrauben befestigen.
3.2 Wasserinstallation
Beim Wasseranschluß sind die Bestimmun-
gen der DIN 1988 und die Ihres Wasser-
versorgungsunternehmens zu beachten.
Die Armatur ist entsprechend den Hinwei-
sen des Herstellers zu montieren.
1. Armatur an das Waschbecken anschrau-
ben
2. Scheiben und Dichtungen nach Vorga-
be des Herstellers einlegen
3. Wasseranschluß anschrauben
4. Einlaufrohr (blauer Pfeil) an den Wasser-
einlauf des Gerätes (blauer Dichtring)
anschrauben
5. Auslaufrohr (roter Pfeil) an Wasseraus-
lauf des Gerätes (roter Dichtring) an-
schrauben
6. Auf den axialen Anschluß der Rohre an
die Anschlußstutzen achten!
7. Die Überwurfmuttern mit einem Maul-
schlüssel SW 19 fest anziehen
Beim Anschluß der Armaturen müssen die
Arbeitsdruckwerte nach Tabelle eingehal-
ten werden. Wird beim Anschluß des Gerä-
tes die erforderliche Wasserdurchfluß-
menge nicht erreicht, muß der zulässige
Durchfluß erhöht werden.
3.3 Elektroinstallation
Die „Technischen Anschlußbedingungen"
des zuständigen Elektroenergieversor-
gungsunternehmens sowie insbesondere
die Bestimmungen der VDE 0100 sind zu
beachten!
In die Zuleitung ist pro Kontakt
eine Trennstrecke (z.B. 2-poliger
Schalter) von mindestens 3 mm
Kontaktabstand zu installieren!
• Gerät entsprechend dem Anschluß-
schema (s. Bild ) an der Klemmleiste
anschließen
• Gehäusedeckel schließen
“
