2. Montageanweisung
Durchlauferhitzer
DZU 352 (Bild ’)
Das Gerät darf nur von einem konzessio-
nierten Fachbetrieb bzw. Fachmann ent-
sprechend dieser Anleitung montiert und
in Betrieb genommen werden!
2.1 Gerätemontage
Beachten Sie bitte:
Das Gerät darf nur in einem frostfreien
Raum betrieben werden; es ist für die
Montage unmittelbar an der Zapfstelle
vorgesehen.
Für diese Ausführung werden werksseitig
die Wandhalterung und die dazugehöri-
gen Schrauben und Dübel mitgeliefert.

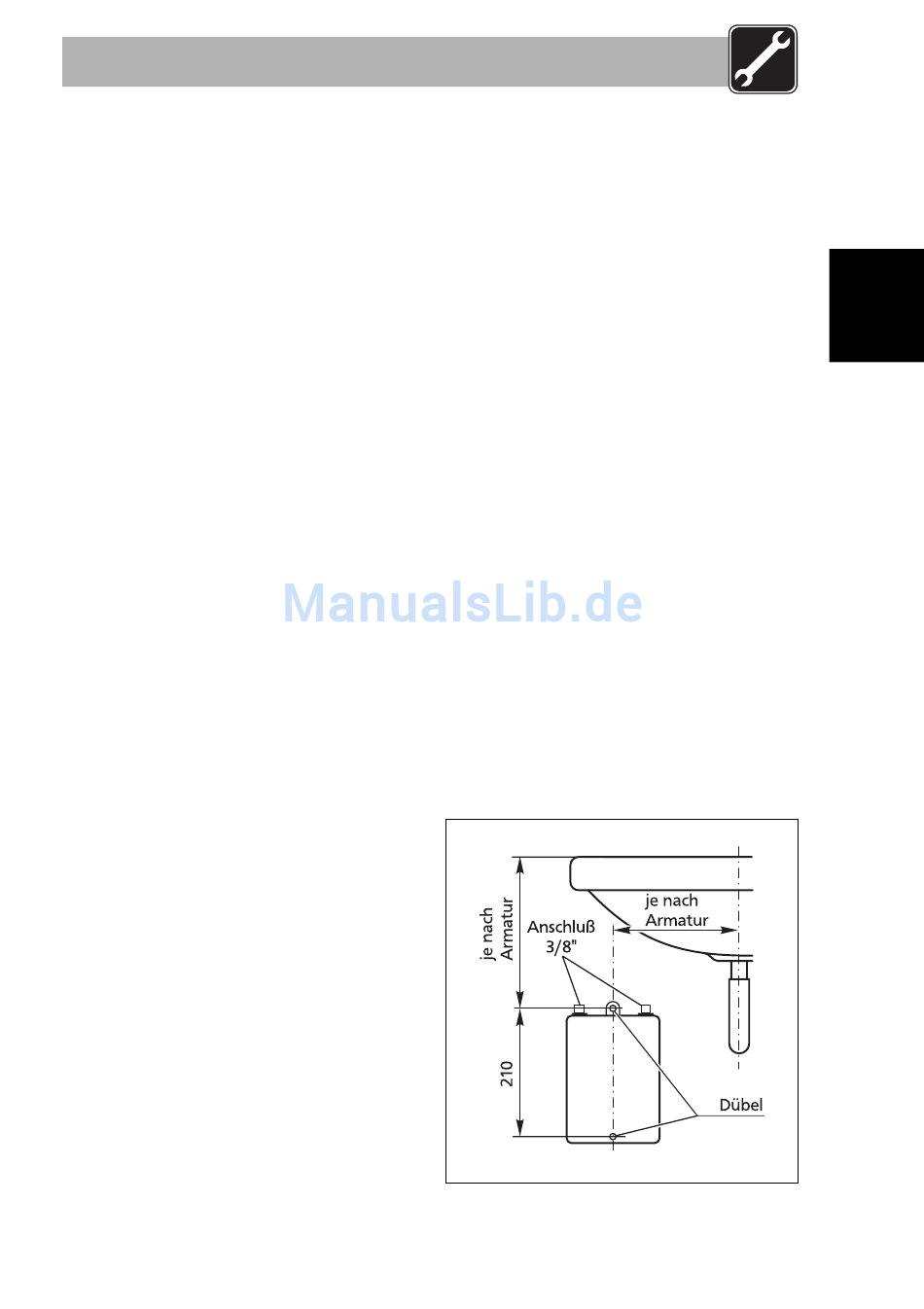

1. Bohrlöcher nach Bild ’ anzeichnen.
2. Dübel setzen.
3. Im unteren Dübel eine Schraube bis auf
einen Wandabstand von ca. 5 mm ein-
drehen.
4. Das Gerät mit dem unterem Befes-
tigungsblech in die Schraube einhän-
gen.
5. Das Gerät mit einer Schraube an der
oberen Aufhängung befestigen.
2.2 Wasserinstallation
Beim Wasseranschluß sind die Bestimmun-
gen der DIN 1988 und die Ihres Wasser-
versorgungsunternehmens zu beachten.
Die Armatur ist entsprechend den Hinwei-
sen des Herstellers zu montieren.
1. Armatur an das Waschbecken anschrau-
ben
2. Scheiben und Dichtungen nach Vorga-
be des Herstellers einlegen
3. Wasseranschluß anschrauben
4. Einlaufrohr (blauer Pfeil) an den Wasser-
einlauf des Gerätes (blauer Dichtring)
anschrauben
5. Auslaufrohr (roter Pfeil) an Wasseraus-
lauf des Gerätes (roter Dichtring) an-
schrauben
6. Auf den axialen Anschluß der Rohre an
die Anschlußstutzen achten!
7. Die Überwurfmuttern mit einem Maul-
schlüssel SW 19 fest anziehen
2.3 Elektroinstallation
Die „Technischen Anschlußbedingungen"
des zuständigen Elektroenergieversor-
gungsunternehmens sowie insbesondere
die Bestimmungen der VDE 0100 sind zu
beachten!
Den Stecker in eine Schutzkontakt-
steckdose (16 A) stecken. Die Anschluß-
leitung darf nicht geknickt werden!
’
