1. Hinweise zur Gerätemontage und Wasserinstallation
für alle Typen
Unabhängig von der Art der verwendeten Armatur sollte das Gerät immer so nah wie
möglich an der Zapfstelle installiert werden! Die Lage der Befestigungslöcher für die
Wandmontage richtet sich nach der vorgesehenen Armatur. Verwenden Sie andere als
die ab Werk lieferbaren, speziell für diese Geräte vorgesehenen Mischbatterien, verge-
D
wissern Sie sich bitte, daß diese für Kleindurchlauferhitzer geeignet sind. Zur Montage
beachten Sie bitte die folgenden Hinweise:

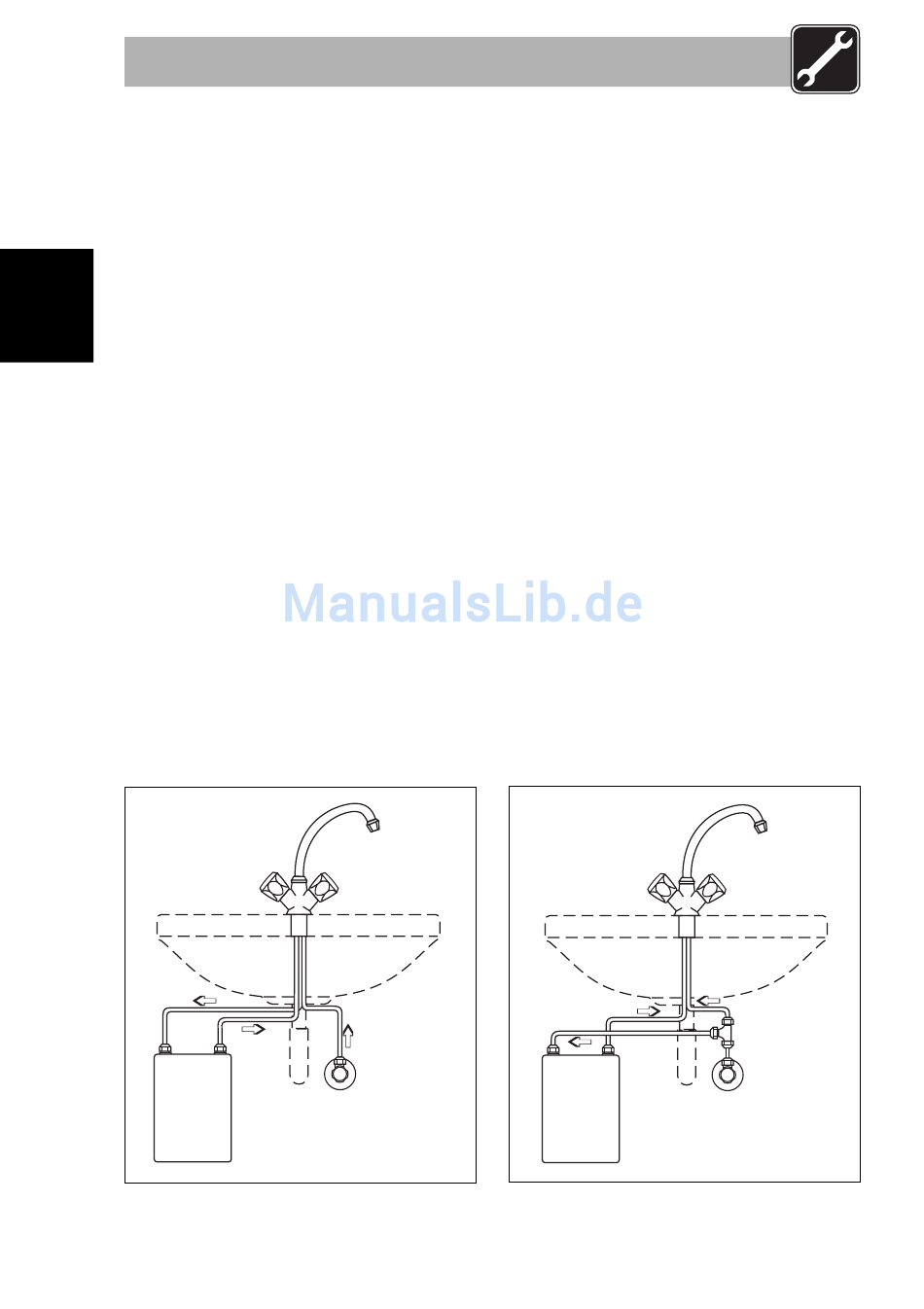

1.1 Installation mit offener
(druckloser) Mischbatterie:
Bei der ab Werk lieferbaren Untertisch-
Mischbatterie ist ab Eckventil kein zusätz-
liches Installationsmateriel erforderlich
(Bild ).
Die armaturabhängigen Maße in Bild ’
und Bild “ sind:
waagerecht - 180 mm, senkrecht - 263 mm.
1.2 Installation mit geschlossener
(druckfester) Mischbatterie:
Für die Installation mit einer druckfesten
Mischbatterie werden zusätzlich ein T-
Stück und die entsprechenden Rohr-
verbindungen benötigt (siehe Bild ‘).

