Kontaktfreie Infrarot Temperaturmessung
1.
Setzen Sie den Funktionsschalter auf die IR Temp Position.
2.
Zielen Sie mit dem Infrarotsensor (auf der
Rückseite des Geräts) auf die zu messende
Oberfläche.
3.
Drücken Sie den
rotierenden Funktionsschalters zum Anschalten
des Lasers sowie zur Identifizierung des
Messpunkts auf der zu messenden Oberfläche.
4.
Die zu messende Oberfläche muss größer als
der Messpunkt des Lasers sein. Dies wird von
den Größenangaben von der Entfernung zum
Messpunkt bestimmt.
5.
Lesen Sie den Temperatur-Messwert auf dem Bildschirm ab.
Hinweis: Siehe Abschnitt „Temperatureinheiten" zur Auswahl von
WARNUNG: Schauen oder Zielen Sie mit dem Strahl niemals
direkt auf ein Auge. Niedrig-Energie Sichtlaser erzeugen
normalerweise keine Gefahr für das Auge, könnten jedoch
Gefahrenpotential enthalten, wenn für eine längere Zeitdauer
direkt hineingeschaut wird.

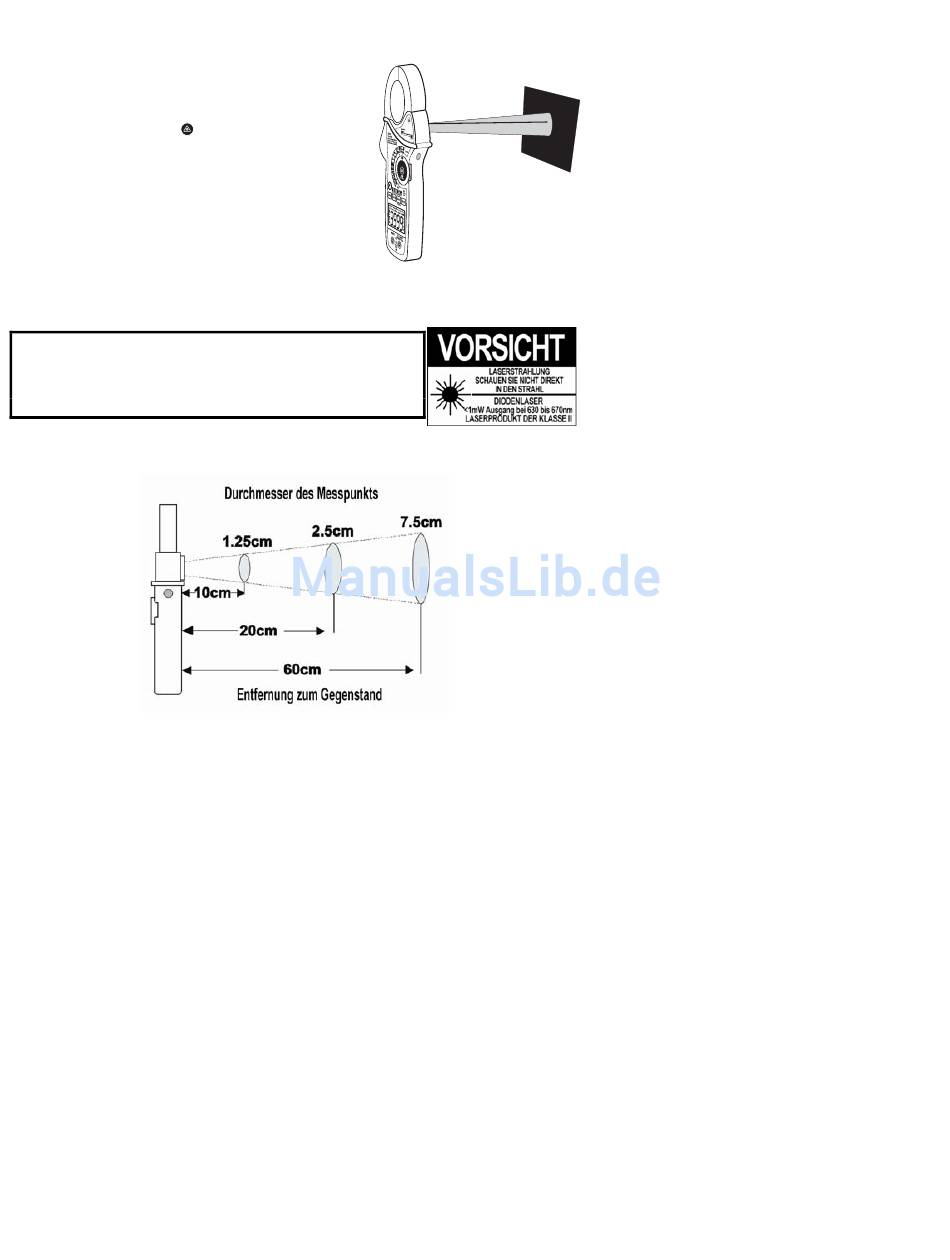

IR Messfeld - Diagramm
Das 8:1 Verhältnis von Messpunkt zu Entfernung bestimmt die Größe der zu messenden
Oberfläche im Bezug auf die Entfernung des Messgeräts zur Oberfläche.
Hinweise zur IR Messung
1. Der zu messende Gegenstand muss größer als der Messpunkt des Lasers sein. Das
richtige Verhältnis kann mithilfe des Messfeld-Diagramms ermittelt werden.
2. Reinigen Sie vor der Messung die Oberfläche des Gegenstandes von Frost, Öl,
Schmutz,etc.
3. Falls die Oberfläche eines Gegenstandes sehr reflektierend ist, tragen Sie vor der
Messung Klebeband oder dünne schwarze Farbe auf die Oberfläche auf.
4. Messungen durch transparente Oberfläche wie z.B. Glas können fehlerhaft sein.
5. Dampf, Staub, Rauch,etc. können das Messergebnis verzerren.
6. Zur Lokalisierung der heißesten Stelle eines Objekts, visieren Sie zunächst einen
Punkt außerhalb des Messbereichs an; scannen Sie dann den Bereich quer ab (in
Zick-zack-Bewegungen) bis der heißeste Punkt gefunden ist.
Knopf in der Mitte des
8
o
o
F oder
C
