Advanced Contact Technology
Hersteller/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax
+41/61/306 55 56
mail
basel@multi-contact.com
www.multi-contact.com

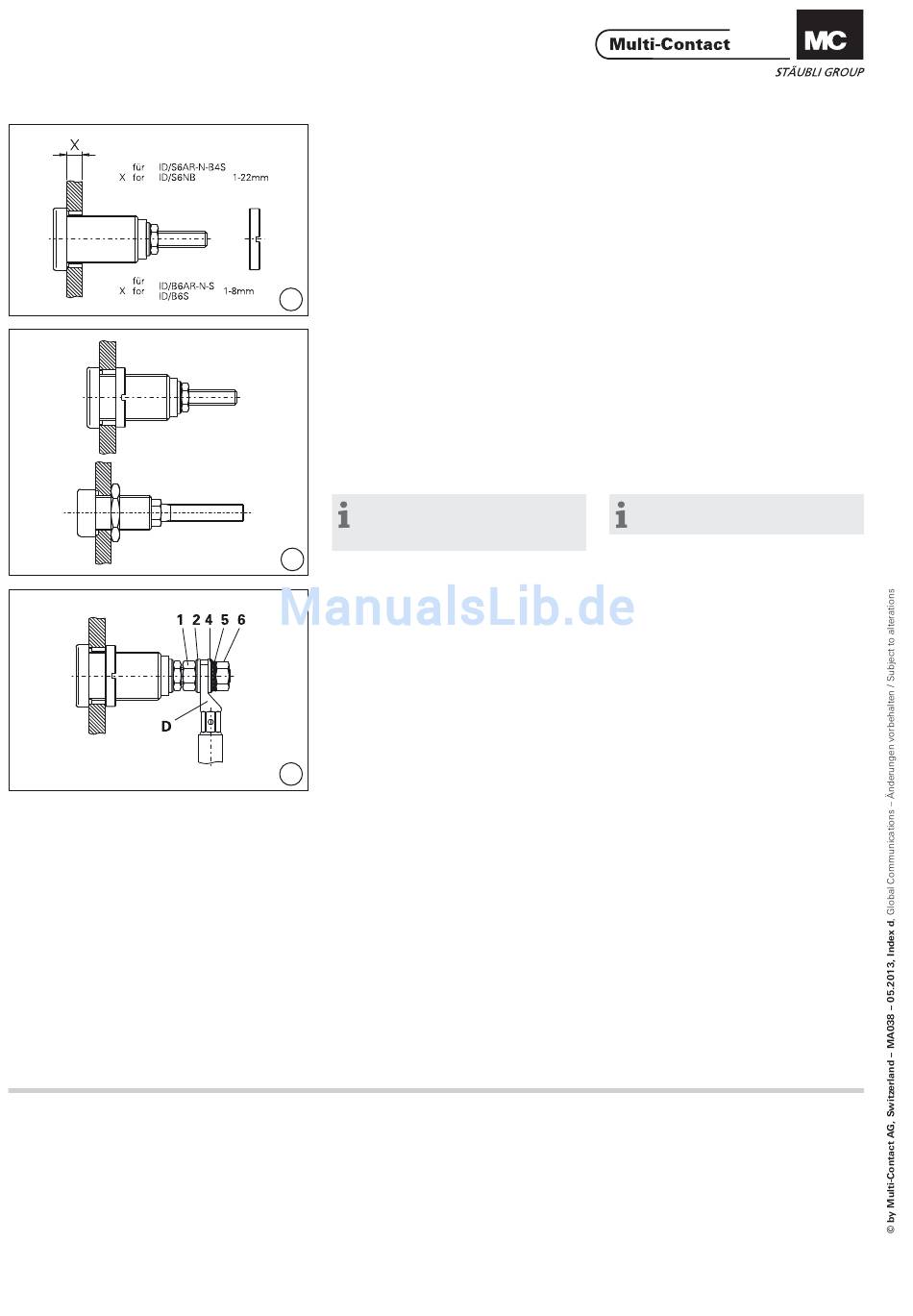

(ill. 6)
Buchsenkörper von vorne in die Fron-
tafel stecken und dabei die Nocken an
der Buchse mit den Aussparungen in
der Fronttafel ausrichten.
6
(ill. 7)
gilt nur für:
ID/B6AR-N-S
ID/S6AR-N-S
ID/S6AR-N-B4S
ID/S6NB
Mutter M18x1 von Hand festschrau-
ben und mit dem Montageschlüssel
SS6 anziehen (max.3Nm).
Hinweis:
Adapter für Drehmomentschlüssel
(ill. 2)
7
gilt nur für:
ID/B6S
Mutter M12x1 von Hand festschrau-
ben und mit dem Drehmomentschlüs-
sel SW19 anziehen (max. 3Nm).
(ill. 8)
Mutter 1 und U-Scheibe 2 montieren.
Kabelschuh D mit angeschlossener
Leitung auf das Gewinde schieben.
U-Scheibe 4, Federscheibe 5 und
Mutter 6 montieren. Mutter 6 mit
Drehmomentschlüssel SW10 anzie-
8
hen und mit Gabelschlüssel SW10
und Mutter 1 kontern. (3Nm).
(ill. 6)
Insert socket into front panel, making
sure that the lugs on the socket mate
with the opening slots.
(ill. 7)
only valid for:
ID/B6AR-N-S
ID/S6AR-N-S
ID/S6AR-N-B4S
ID/S6NB
Screw-on the nut M18x1 and tighten
with the help of the socket spanner
SS6. (max. 3 Nm).
Note:
Adapter for torque wrench (ill. 2)
only valid for:
ID/B6S
Screw-on the nut M12x1 and tighten
with the help of the torque spanner
A/F19 (max. 3Nm).
(ill. 8)
Screw on the nut 1 and washer 2. Slip
cable lug D with preassembled cable
onto the thread. Install nut 6, washer
4 and lock washer 5. Tighten nut 6
with the torque spanner 10mm A/F
and secure it with nut 1 and the open-
end spanner 10mm A/F. (3Nm).
