Advanced Contact Technology
B
6 / 8

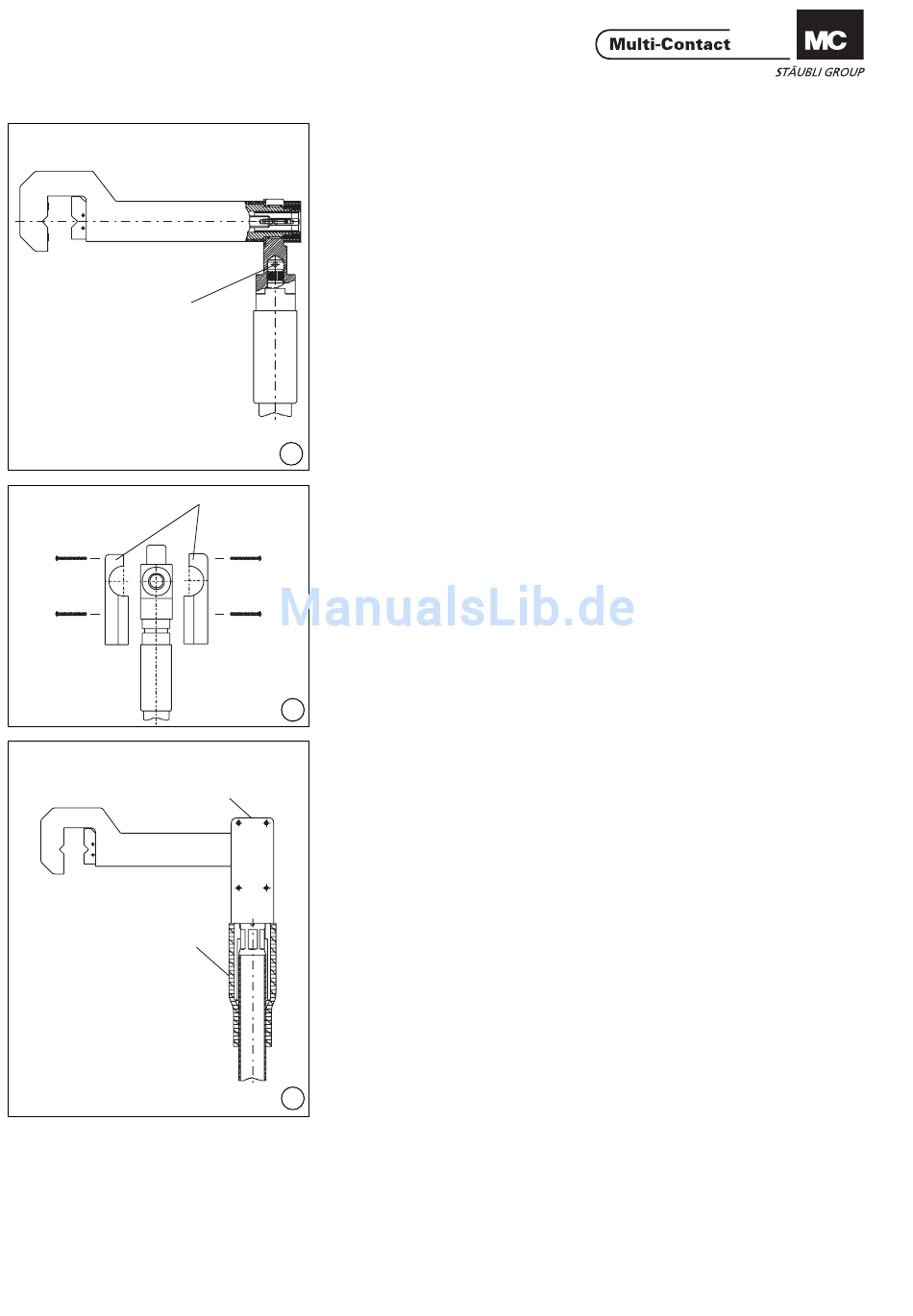

(ill. 12)
Stecker bis zum Anschlag in die Auf-
nahmebuchse schieben. Querbohrung
der Aufnahmebuchse (B) auf einer
Tischbohrmaschine senkrecht zum
Bohrer ausrichten und mit einem Spi-
ralbohrer Ø 4mm aufbohren. Darauf
achten, dass sich keine Bohrspäne in
der Aufnahmebuchse befi nden.
Danach mit einem Hammer den
Schwerspannstift Ø 4x30 in die Boh-
rung treiben.
12
(ill. 13)
5
Beide Isolations-Halbschalen (5)
aufsetzen und mit PT-Schrauben (für
Thermoplast KA3.5x35) zusammen-
schrauben.
Die Leitungskonfektionierung endet
hier, sofern der Leitungsdurchmesser
dem Prüfmass (gem. Tab. 1, Seite 4/8)
entspricht.
13
(ill. 14)
Nach der Montage der Halbschalen
(5) Schrumpfschlauch (4) auf An-
5
schlag an die Halbschalen schieben
und mit Heissluftgebläse gleichmässig
schrumpfen.
4
14
(ill. 12)
Push the plug into the locating socket
as far as it will go. Line up the lateral
hole in the locating socket (B) with a
bench drill vertically to the drill, and
bore a hole with a Ø 4mm spiral drill.
Ensure that no drill shavings get into
the locating socket. Then use a ham-
mer to drive the Ø 4x30 heavy type
dowel pin into the hole.
(ill. 13)
Fit both insulation shells (5) and screw
together with PT-Screws (for thermo-
plast, KA3.5 x 35).
The cable assembly is now fi nished if
the measured diameter is equal to the
control dimension (according to Tab.
1, page 4/8).
(ill. 14)
After assembly of the insulation shells
(5) push the shrink sleeve (4)on up to
the shells and shrink evenly with a hot
air blower.
www.multi-contact.com
