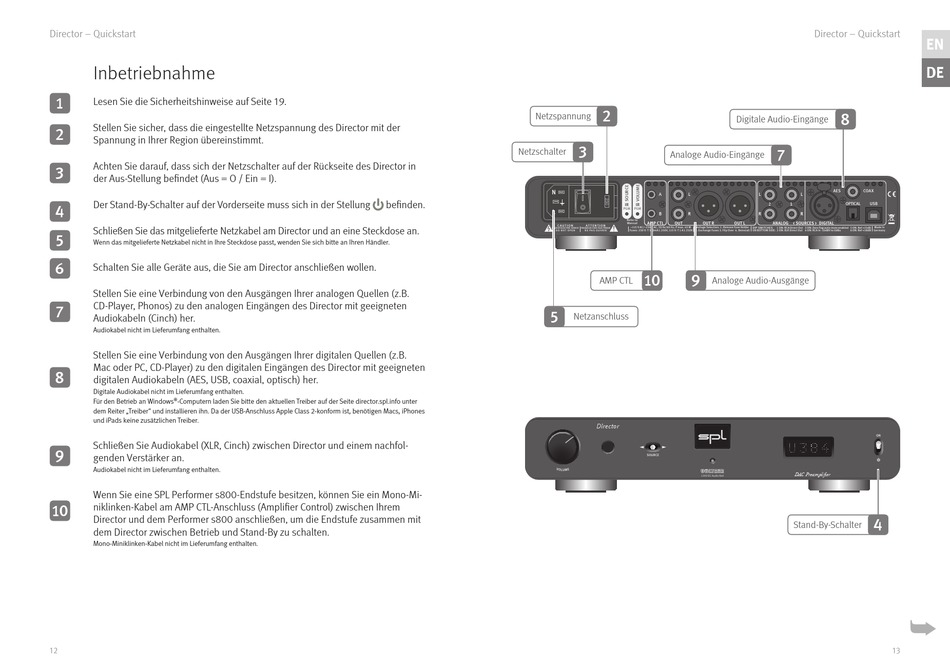

Director – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 19.
Stellen Sie sicher, dass die eingestellte Netzspannung des Director mit der
2
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Director in
3
der Aus-Stellung befindet (Aus = O / Ein = I).
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
4
Schließen Sie das mitgelieferte Netzkabel am Director und an eine Steckdose an.
5
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Director anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen Ihrer analogen Quellen (z.B.
CD-Player, Phonos) zu den analogen Eingängen des Director mit geeigneten
7
Audiokabeln (Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Stellen Sie eine Verbindung von den Ausgängen Ihrer digitalen Quellen (z.B.
Mac oder PC, CD-Player) zu den digitalen Eingängen des Director mit geeigneten
8
digitalen Audiokabeln (AES, USB, coaxial, optisch) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows
-Computern laden Sie bitte den aktuellen Treiber auf der Seite director.spl.info unter
®
dem Reiter „Treiber" und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs, iPhones
und iPads keine zusätzlichen Treiber.
Schließen Sie Audiokabel (XLR, Cinch) zwischen Director und einem nachfol-
9
genden Verstärker an.
Audiokabel nicht im Lieferumfang enthalten.
Wenn Sie eine SPL Performer s800-Endstufe besitzen, können Sie ein Mono-Mi-
10
niklinken-Kabel am AMP CTL-Anschluss (Amplifier Control) zwischen Ihrem
Director und dem Performer s800 anschließen, um die Endstufe zusammen mit
dem Director zwischen Betrieb und Stand-By zu schalten.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
12
Netzspannung
Netzschalter
befinden.
C A U T I O N
RISK OF ELECTRIC SHOCK
D O N O T O P E N
5
2
Digitale Audio-Eingänge
3
Analoge Audio-Eingänge
A
L
IR
IR
IR
PGM
PGM
B
R
Refer to
AMP CTL
OUT
OUT R
OUT L
Manual
AT T E N T I O N
~115 V AC/~230 V AC, 50 Hz/60 Hz, P max. 45 W
Voltage Selection: 1. Remove Fuse Holder
DIP SWITCHES
RISQUE DE CHOC ÉLECTRIQUE
N E P A S O U V R I R
Fuses: 230 V: T 500mA L 250V, 115 V: T 1 A L 250V
2. Exchange Fuses 3. Flip Over 4. Reinstall
ON BOTTOM SIDE:
10
9
AMP CTL
Analoge Audio-Ausgänge
Netzanschluss
Director
SOURCE
VOLTAiR
120V DC Audio Rail
Director – Quickstart
EN
DE
8
7
COAX
L
L
OPTICAL
2
1
R
R
ANALOG
< SOURCES > DIGITAL
1 ON: RCA Direct Out
3 ON: Zero flag auto-mute enabled
5 ON: Ref +15dB
Made in
2 ON: XLR Direct Out
4 ON: RCA In -10dBV to 0dBu
6 ON: Ref +18dB
Germany
ON
DAC Preamplifier
4
Stand-By-Schalter
13
