Wichtige Hinweise; Verbindungen‎in‎der‎betriebsart‎„Dmx; Verbindungen‎in‎der‎betriebsart‎„Master/Slave - involight OB200 Bedienungsanleitung

154 – 164
165 – 175
176 – 187
188 – 198
199 – 255
2 001 - 255
3 001 - 255

Wichtige Hinweise:

vorausgesetzt!
3.4 Verbindungen‎in‎der‎Betriebsart‎„DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden.

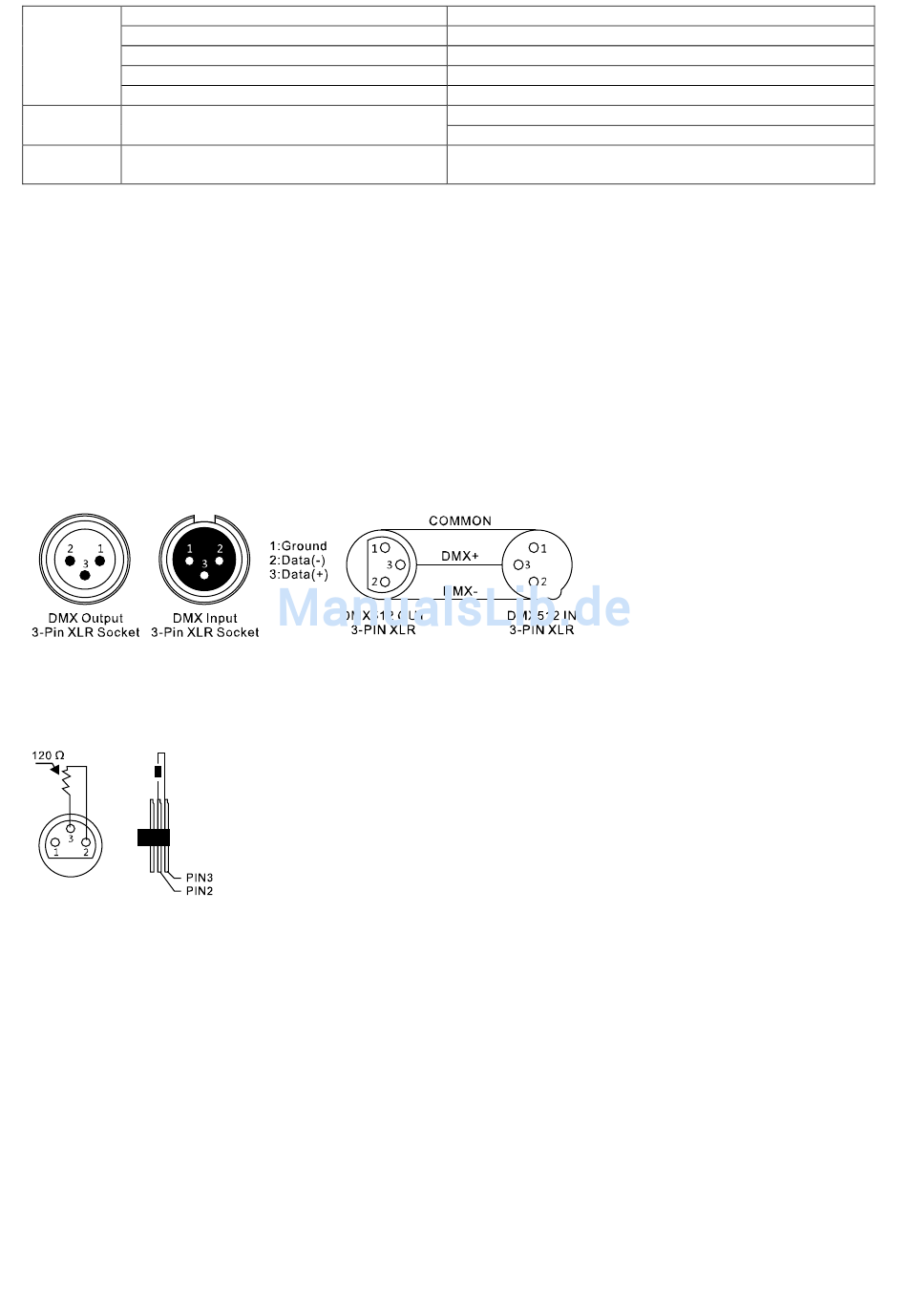

DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker‎als‎120‎Ω‎Widerstand‎zwischen‎Pin‎2‎und‎3‎ausgeführt‎der‎in‎die‎letzte‎Ausgangsbuchse‎der‎
DMX-Linie gesteckt wird.
3.5 Verbindungen‎in‎der‎Betriebsart‎„Master/Slave":
Wenn‎ Sie‎ eine‎ Gruppe‎ von‎ Geräten‎ in‎ der‎ Betriebsart‎ „Master/Slave"‎ konfigurieren,‎ steuert‎ das‎ erste‎ Gerät‎ die‎
anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese
Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend
den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter.
Für die Steuerung per DMX werden Grundkenntnisse im Bereich DMX-512
Programm 15
Programm 16
Programm 17
Programm 18
Musikgesteuerter Modus
Geschwindigkeit für Automatikprogramme
Empfindlichkeit für Musikgesteuerten Modus
Blitzfrequenz für Stroboskopeffekt von langsam nach
schnell einstellen
7
