Bedienungsanleitung
OB200
‎ ‎ L ED‎Strahleneffekt‎‎
18 x 3W RGB LED's
Stand: August 2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für involight OB200

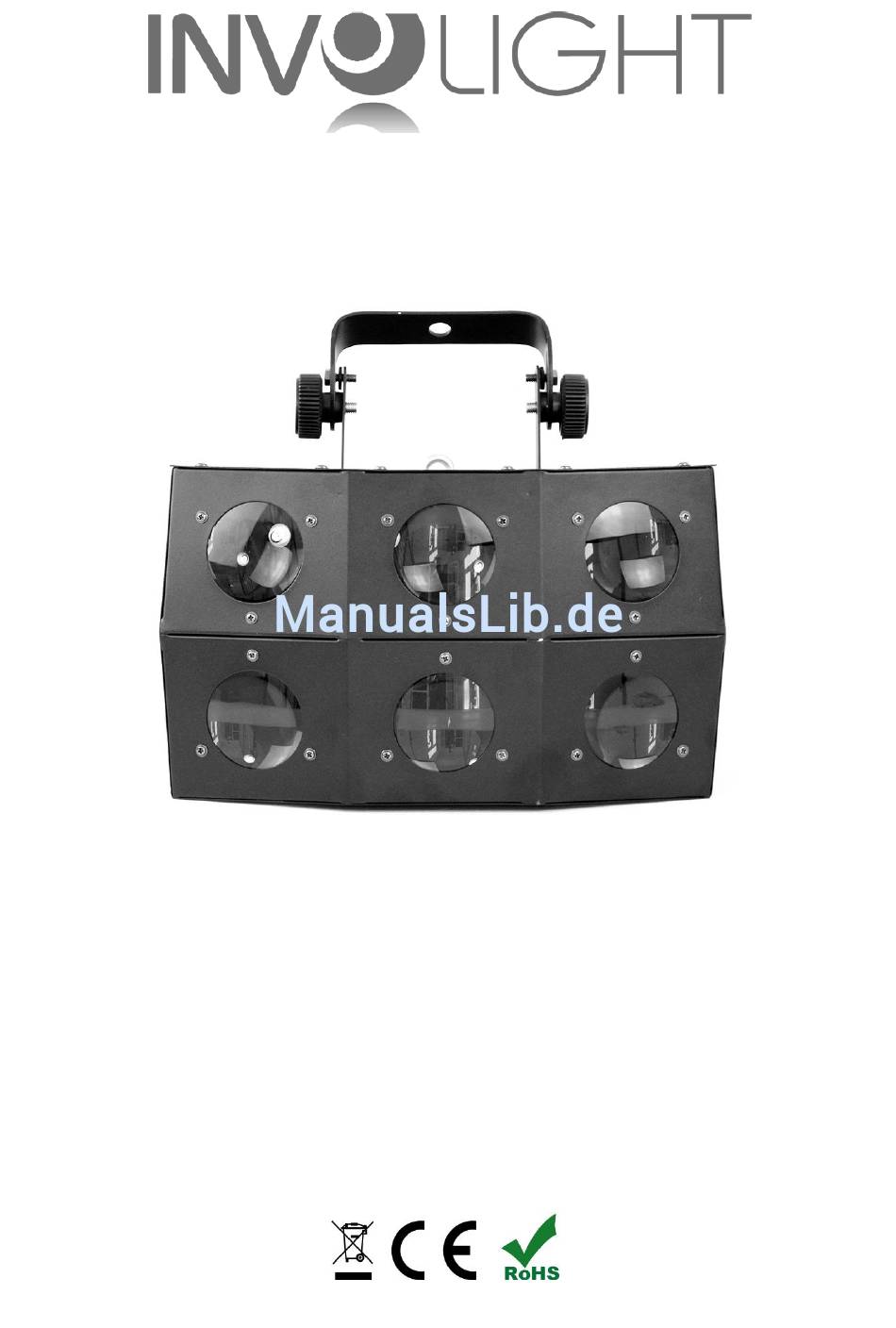

  • Seite 1 Bedienungsanleitung OB200 ‎ ‎ L ED‎Strahleneffekt‎‎ 18 x 3W RGB LED's Stand: August 2015...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............
  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT "OB200"! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr "OB200" lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.
  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.
  • Seite 5: Bestimmungsgemäße Verwendung

    Geräts die zulässige Tragkraft des Stativs nicht übersteigt. Auf der Unterseite des Gerätes befindet sich ein Stativ-Flansch. Der Doppelbügel erlaubt zudem einen Einsatz sowohl als Floorspot als auch eine hängende Montage an Traversensystemen. Lieferumfang: 1x "OB200", 1x Befestigungsbügel, 2x Schrauben für Bügel, 1x Kaltgeräte Stromkabel, 1x Bedienungsanleitung...
  • Seite 6: Teil 3: Funktionen

    Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 3 Kanäle gesteuert. Sie können den "OB200" mit jedem handelsüblichen DMX-Controller steuern.
  • Seite 7: Die Dmx-Belegung

    Das eignet sich gut, wenn die Musik in der unmittelbaren Umgebung sehr leise ist oder das Gerät weiter weg von der Musikquelle installiert wurde. Wenn das Mikrofon weniger empfindlich reagieren soll, können Sie‎den‎Wert‎mit‎den‎„Up“‎und‎„Down“‎Tasten‎beliebig‎einstellen. Master/Slave Modus einstellen: Der "OB200" kann mit weiteren Geräten verlinkt werden. Um‎ein‎Gerät‎als‎„Slave“‎einzustellen,‎ drücken‎Sie‎die‎ „Slav“‎ Taste‎„Mode“‎bis‎im‎Display‎ erscheint.
  • Seite 8: Wichtige Hinweise

    154 – 164 Programm 15 165 – 175 Programm 16 176 – 187 Programm 17 188 – 198 Programm 18 199 – 255 Musikgesteuerter Modus 001 - 255 Geschwindigkeit für Automatikprogramme Empfindlichkeit für Musikgesteuerten Modus 001 - 255 Blitzfrequenz für Stroboskopeffekt von langsam nach schnell einstellen Wichtige Hinweise: Für die Steuerung per DMX werden Grundkenntnisse im Bereich DMX-512...
  • Seite 9: Stand-Alone-Betrieb

    3.6 Stand-Alone-Betrieb: Das Gerät lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller und rufen Sie das vorprogrammierte Programm auf. HINWEIS! Mögliche Störungen bei der Datenübertragung. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern.
  • Seite 10: Teil 6: Technische Daten

    Teil 6: Technische Daten: OB320 MODELLBEZEICHNUNG: Produktart: LED Strahleneffekt Farbspektrum: LED Anzahl: LED Typ: DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 3 Kanäle DMX Funktionen: Programmwechsel, Musiksteuerung, Stroboskop, Geschwindigkeit für Automatikprogramme, Empfindlichkeit für Musikgesteuerten Modus Standalone Funktionen: Auto Programme, Musiksteuerung Bedienelemente:...
  • Seite 11: Teil 8: Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 12 OB200 Bestellnummer: A-000000-00513 www.destilan-deutschland.de...
