Teil 3: Funktionen:

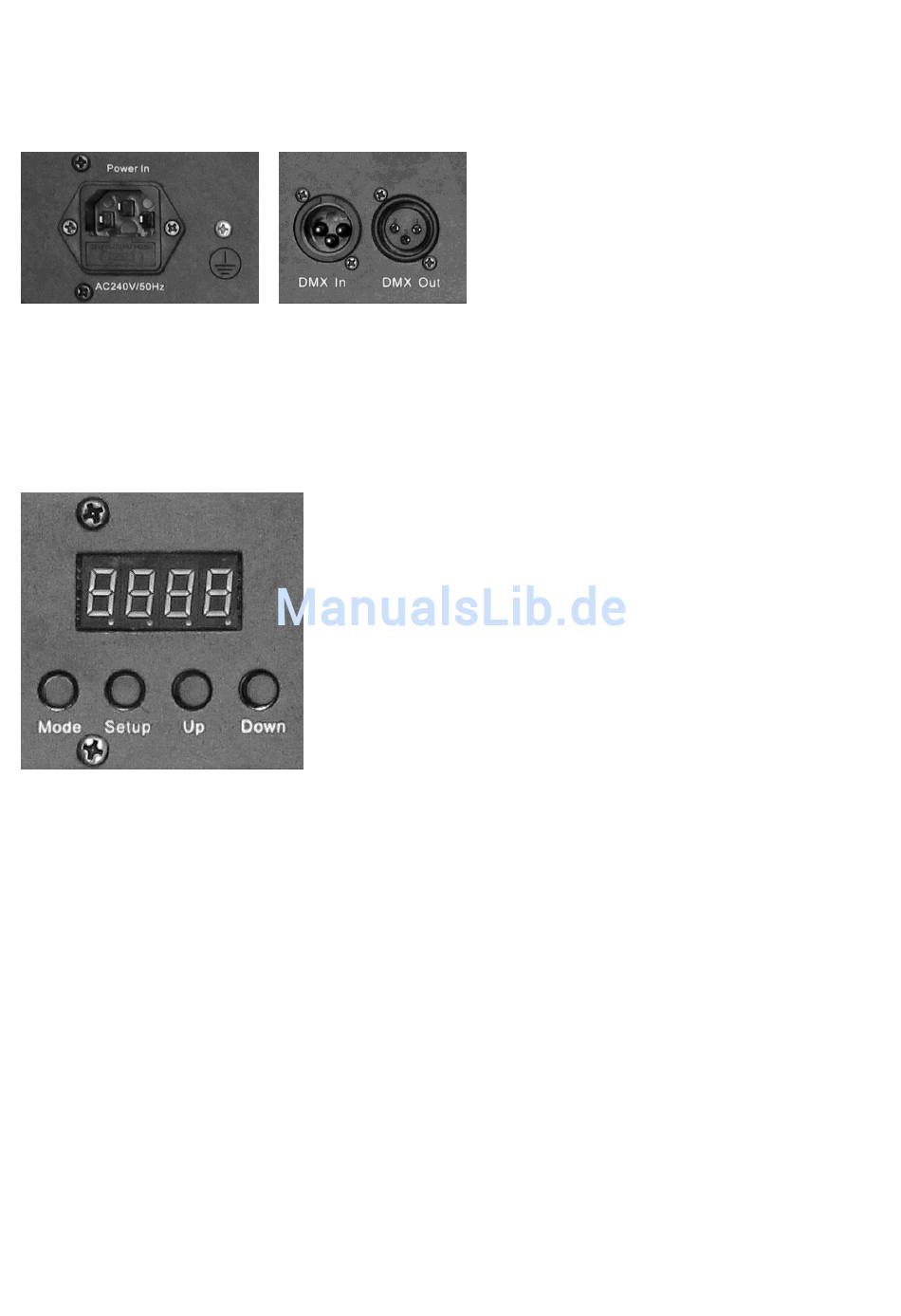

3.1 Anschlüsse, Bedien- und Anzeigeelemente:
Rückseite:
1. 2. 3. 4.
1. IEC Netzeingangsbuchse mit Sicherungshalter:
Betriebsspannung 240 V AC / 50 Hz. Anschluss
über das mitgelieferte IEC-Netzkabel.
2. DMX-Eingang:
3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-
Mischpult).
3. DMX-Ausgang:
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
LED-Display mit 4-Tasten Bedienung:
Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die
verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden
die Funktionen über 3 Kanäle gesteuert. Sie können den "OB200" mit jedem handelsüblichen DMX-Controller
steuern.
3.2 Betriebsarten und Einstellung des On-Board Menüs:
Der "OB200" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abbildung
der Gehäuserückseite)‎ ‎ eingestellt‎ werden‎ können.‎ Drücken‎ Sie‎ zunächst‎ immer‎ „Mode"‎ so‎ oft,‎ bis‎ die
einzustellende Funktion erreicht ist. Mit‎„Setup"‎gelangen‎Sie‎zu‎den‎einzelnen,‎einstellbaren‎Werten.‎Stellen Sie
dann‎mit‎„Up"‎und‎„Down"‎die‎gewünschten‎Werte‎ein. Machen Sie sich mit diesen Einstellungen vertraut, um das
Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen:
Automatikmodus_abspielen:
„Auto"‎
Drücken‎Sie‎die‎Taste‎„Mode"‎bis‎das‎Display‎
anzeigt. Nun spielt das Gerät das Automatikprogramm
ab. Das Automatikprogramm kann vielfältig eingestellt werden: Drücken‎ Sie‎ die‎ Taste‎ „Setup",‎ um‎ im‎ Display‎
„n. 0 01"‎
001 100
anzeigen‎ zu‎ lassen.‎ Mit‎ der‎ „Up"‎ oder‎ „Down"‎ Taste‎ können‎ Sie‎ diesen‎ Wert‎ von‎
bis
verändern. Damit stellen Sie die Geschwindigkeit und Art der LED-Leuchtabfolge ein. Drücken‎ Sie‎ „Setup"‎ und‎
„SP. 0 0"
.‎Mit‎„Up"‎oder‎„Down"‎können‎Sie‎dann‎die‎Geschwindigkeit‎des Automatikprogramms
das Display zeigt
„FS. 0 0"
beeinflussen.‎Ein‎weiterer‎Druck‎auf‎„Setup"‎führt‎Sie‎ins‎Menü‎ .‎Mit‎den‎„Up"‎/‎„Down"‎Tastern‎können‎
Sie‎nun‎die‎Blitzfrequenz‎der‎LED's‎von‎langsam‎bis‎schnell‎blinkend‎einstellen.‎
