Inhaltszusammenfassung für involight OB350

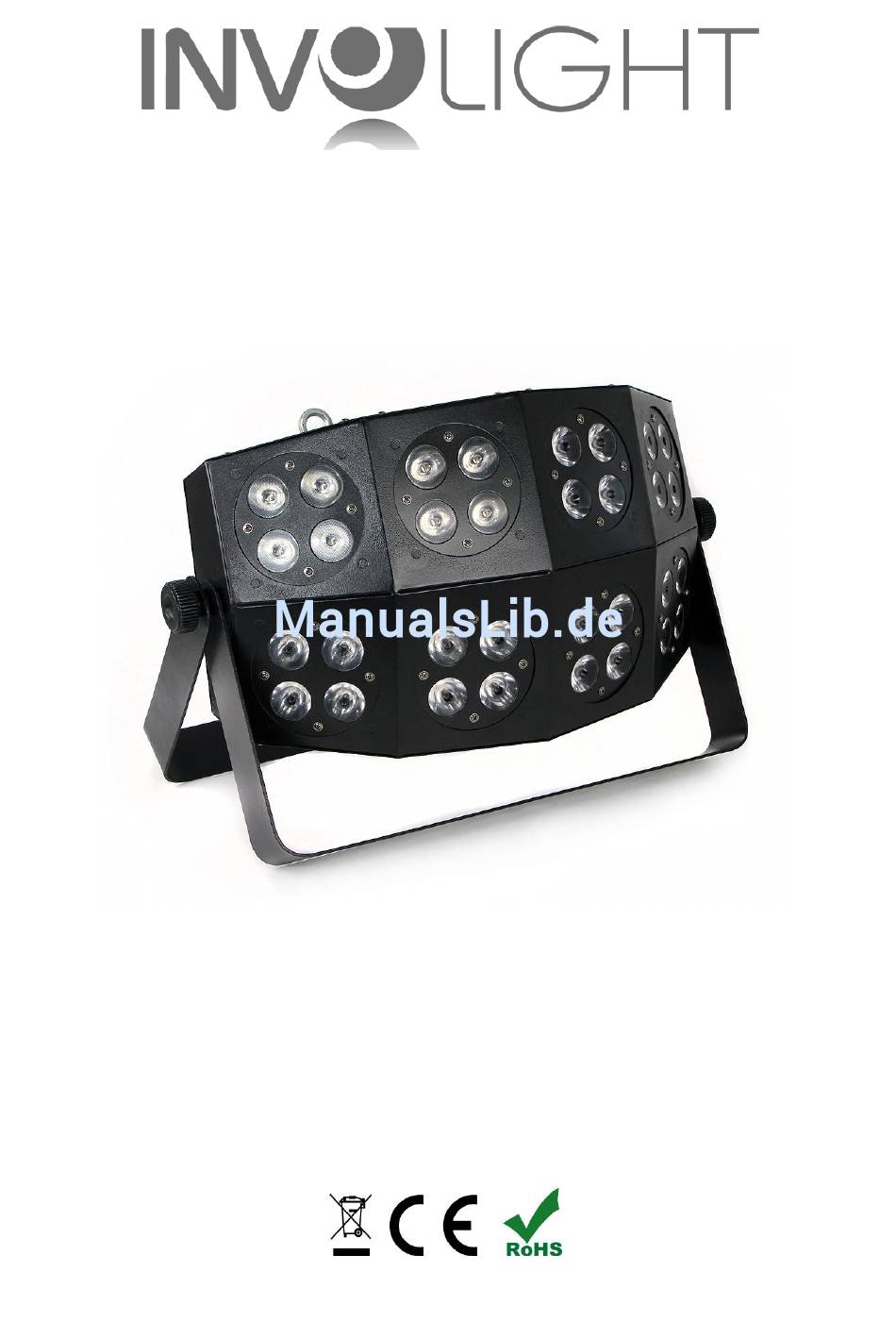

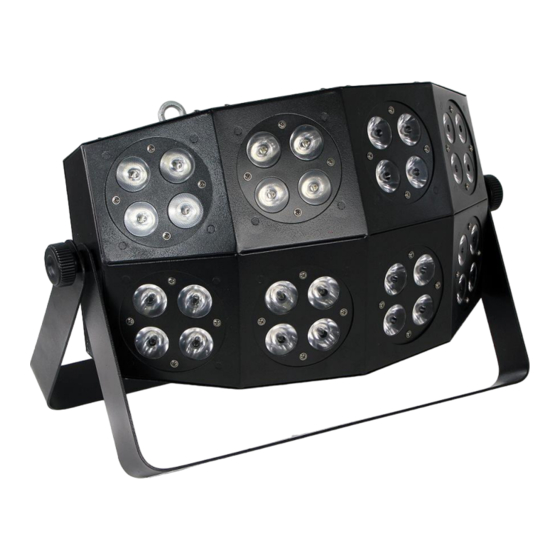

- Seite 1 Bedienungsanleitung OB350 L EDKompaktlichtanlage 32 x 3W RGB 3-in-1 LED's Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „OB350“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „OB350“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Der INVOLIGHT „OB350“ ist ein DMX-512-steuerbarer Effekt-Scheinwerfer. Der INVOLIGHT Effekt-Scheinwerfer lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 240 VAC / 50Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Sie können den „OB350“ mit jedem handelsüblichen DMX-Controller steuern. 3.2 Betriebsarten und Einstellung des On-Board Menüs: Der „OB350“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abbildung eingestellt werden können. Drücken Sie zunächst immer „Mode“ so oft, bis die der Gehäuserückseite) -
Seite 7: Belegung Der Dmx Kanäle In Der Übersicht
Automatikmodus: DrückenSiedieTaste„Mode“bisdasDisplay„Auto“anzeigt.EswirdderAutomatikmodusaktiviert.Auch dieser ist – ähnlich wie die eingebauten Programme - verstellbar: Drücken Sie dieTaste„Setup“,umimDisplay„n.001“ anzeigen zu lassen. Mit der „Up“oder„Down“TastekönnenSie diesen Wert von 001 bis 100 verändern. Damit stellen Sie die Geschwindigkeit und Art der LED-Leuchtabfolge ein. DrückenSieerneut„Setup“und das Display zeigt„SP.00“.Mit„Up“oder„Down“könnenSiedanndieGeschwindigkeitderLEDMusterwechselbeeinflussen. -
Seite 8: Wichtige Hinweise
136 – 143 Eingebautes Programm 10 144 – 151 Eingebautes Programm 11 152 – 159 Eingebautes Programm 12 160 – 167 Eingebautes Programm 13 168 – 175 Eingebautes Programm 14 176 – 183 Eingebautes Programm 15 184 – 191 Eingebautes Programm 16 192 –... -
Seite 9: Verbindungeninderbetriebsart„Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „OB350“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „OB350“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 10: Teil 5: Wartung
4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: OB350 MODELLBEZEICHNUNG: Produktart: LED Strahleneffekt / Wash Farbspektrum:... -
Seite 11: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 OB350 Bestellnummer: A-000000-00503 www.destilan-deutschland.de...
