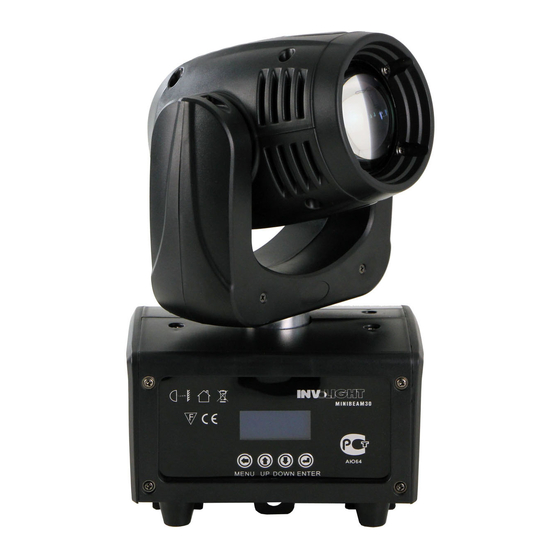

- Seite 1 Bedienungsanleitung MiniBEAM30 Moving Head Beam Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: .......................... 4 Teil 3: Funktionen: ......................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................. 6 3.2 Verbindungen in der Betriebsart „DMX“:................ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MINIBEAM30“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Moving Heads mit modernster Technik. Damit Ihnen Ihr „MINIBEAM30“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „MiniBEAM30“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: Der „MiniBEAM30“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Abbildung 1: 1. LCD Display 2. MENÜ Taste 3. -
Seite 7: Lcd-Display Mit 4-Tasten Bedienung
3.1 LCD-Display mit 4-Tasten Bedienung: Durch Drücken der MENU Taste gelangen Sie in das Funktionsmenü. Mit UP und DOWN können Sie durch die verschiedenen Menüpunkte scrollen. Durch ENTER kommen Sie in das jeweilige weitere Untermenü, wo dann die Funktion mit den UP und DOWN Tasten wie gewünscht eingestellt werden kann. Mit einem Druck auf ENTER wird die Auswahl bestätigt. -
Seite 8: Verbindungen In Der Betriebsart „Master/Slave
„MiniBEAM30“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „MiniBEAM30“ belegt 8 oder 6 DMX-Kanäle und lässt sich damit flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. -
Seite 9: Teil 5. Fehlerbehebung
TILT Feineinstellung 0-255 PAN/Tilt Geschwindigkeit 0-255 Dimmer von 0 - 100% 0-255 Strobe (0 - 16 aus, 16 - 95 Strobe von langsam nach schnell, 96 - 0-255 175 Pulse Strobe, 176 - 255 Zufallsstrobe von langsam nach schnell) Automatikmodus (Ab Wert 76, dann je +15 für weitere Programme) 0-255 6 Kanal Modus (Basic): Kanal... -
Seite 10: Teil 7: Technische Daten
3: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. 4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 7: Technische Daten: MiniBEAM30 MODELLBEZEICHNUNG: Produktart: Moving Head Typ:... -
Seite 11: An Alle Einwohner Der Europäischen Union
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 MiniBEAM30 Bestellnummer: A-000000-04075 www.destilan-deutschland.de...
