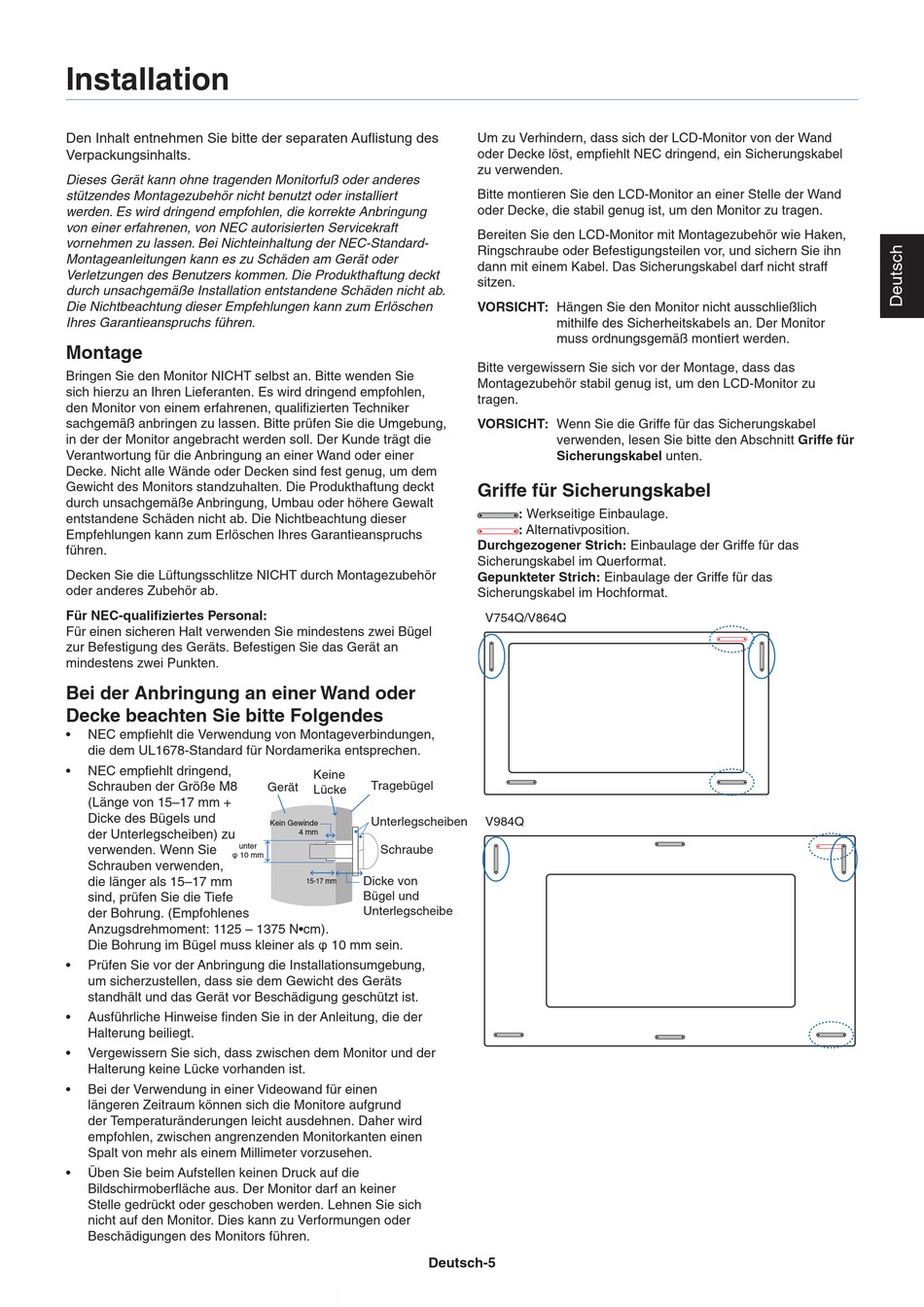

Installation
Den Inhalt entnehmen Sie bitte der separaten Auflistung des
Verpackungsinhalts.
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert
werden. Es wird dringend empfohlen, die korrekte Anbringung
von einer erfahrenen, von NEC autorisierten Servicekraft
vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-
Montageanleitungen kann es zu Schäden am Gerät oder
Verletzungen des Benutzers kommen. Die Produkthaftung deckt
durch unsachgemäße Installation entstandene Schäden nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Lieferanten. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifizierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll. Der Kunde trägt die
Verantwortung für die Anbringung an einer Wand oder einer
Decke. Nicht alle Wände oder Decken sind fest genug, um dem
Gewicht des Monitors standzuhalten. Die Produkthaftung deckt
durch unsachgemäße Anbringung, Umbau oder höhere Gewalt
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs
führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifiziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
NEC empfiehlt die Verwendung von Montageverbindungen,
die dem UL1678-Standard für Nordamerika entsprechen.
•
NEC empfiehlt dringend,
Schrauben der Größe M8
(Länge von 15–17 mm +
Dicke des Bügels und
der Unterlegscheiben) zu
unter
verwenden. Wenn Sie
10 mm
Schrauben verwenden,
die länger als 15–17 mm
sind, prüfen Sie die Tiefe
der Bohrung. (Empfohlenes
Anzugsdrehmoment: 1125 – 1375 N•cm).
Die Bohrung im Bügel muss kleiner als 10 mm sein.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise finden Sie in der Anleitung, die der
Halterung beiliegt.
•
Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
•
Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.
•
Üben Sie beim Aufstellen keinen Druck auf die
Bildschirmoberfläche aus. Der Monitor darf an keiner
Stelle gedrückt oder geschoben werden. Lehnen Sie sich
nicht auf den Monitor. Dies kann zu Verformungen oder
Beschädigungen des Monitors führen.
Keine
Tragebügel
Gerät
Lücke
Unterlegscheiben
Kein Gewinde
4 mm
Schraube
Dicke von
15-17 mm
Bügel und
Unterlegscheibe
Deutsch-5
Um zu Verhindern, dass sich der LCD-Monitor von der Wand
oder Decke löst, empfiehlt NEC dringend, ein Sicherungskabel
zu verwenden.
Bitte montieren Sie den LCD-Monitor an einer Stelle der Wand
oder Decke, die stabil genug ist, um den Monitor zu tragen.
Bereiten Sie den LCD-Monitor mit Montagezubehör wie Haken,
Ringschraube oder Befestigungsteilen vor, und sichern Sie ihn
dann mit einem Kabel. Das Sicherungskabel darf nicht straff
sitzen.
VORSICHT: Hängen Sie den Monitor nicht ausschließlich
mithilfe des Sicherheitskabels an. Der Monitor
muss ordnungsgemäß montiert werden.
Bitte vergewissern Sie sich vor der Montage, dass das
Montagezubehör stabil genug ist, um den LCD-Monitor zu
tragen.
VORSICHT: Wenn Sie die Griffe für das Sicherungskabel
verwenden, lesen Sie bitte den Abschnitt Griffe für
Sicherungskabel unten.
Griffe für Sicherungskabel
: Werkseitige Einbaulage.
: Alternativposition.
Durchgezogener Strich: Einbaulage der Griffe für das
Sicherungskabel im Querformat.
Gepunkteter Strich: Einbaulage der Griffe für das
Sicherungskabel im Hochformat.
V754Q/V864Q
V984Q
