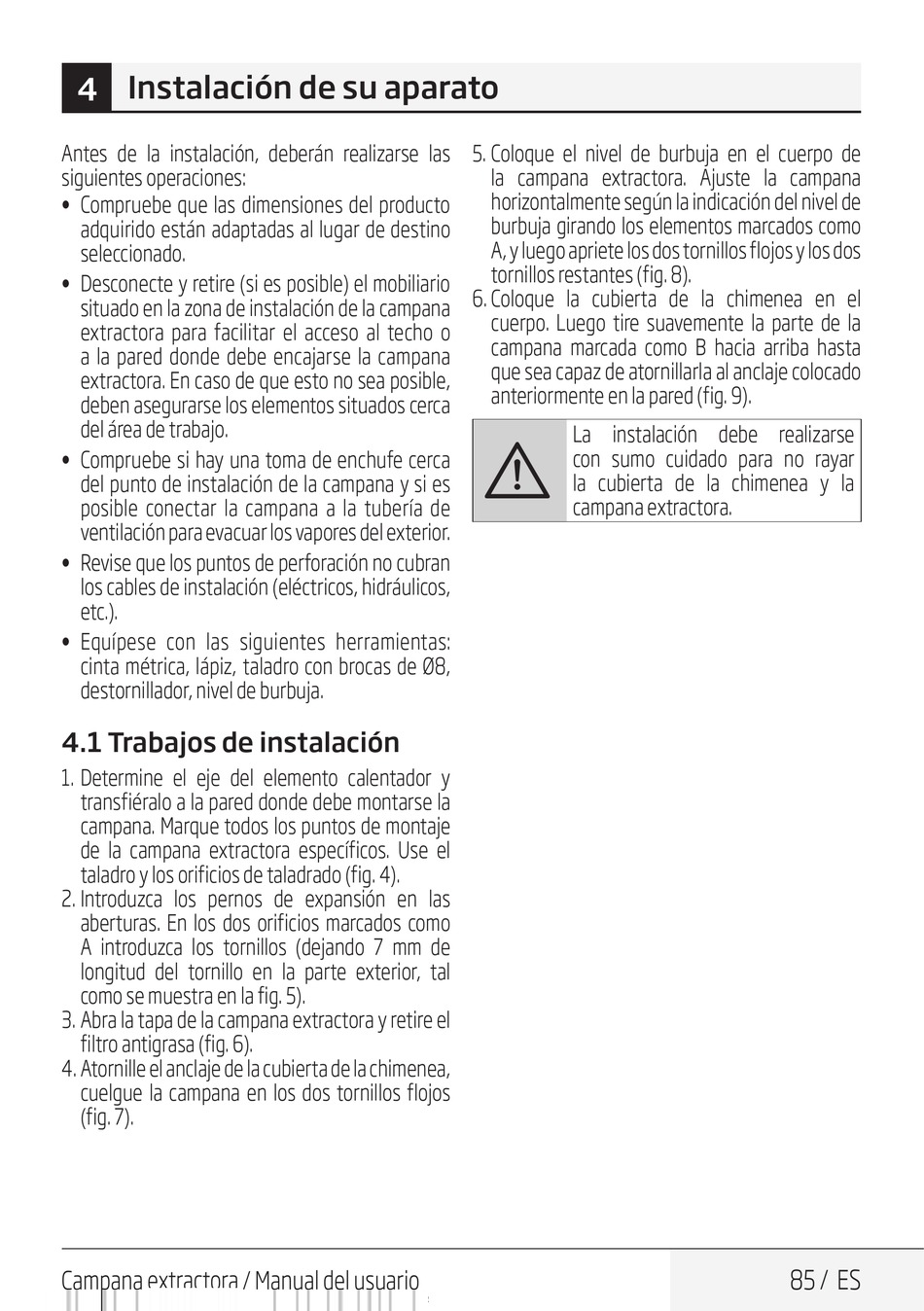

Instalación de su aparato
4
Antes de la instalación, deberán realizarse las
siguientes operaciones:
• Compruebe que las dimensiones del producto
adquirido están adaptadas al lugar de destino
seleccionado.
• Desconecte y retire (si es posible) el mobiliario
situado en la zona de instalación de la campana
extractora para facilitar el acceso al techo o
a la pared donde debe encajarse la campana
extractora. En caso de que esto no sea posible,
deben asegurarse los elementos situados cerca
del área de trabajo.
• Compruebe si hay una toma de enchufe cerca
del punto de instalación de la campana y si es
posible conectar la campana a la tubería de
ventilación para evacuar los vapores del exterior.
• Revise que los puntos de perforación no cubran
los cables de instalación (eléctricos, hidráulicos,
etc.).
• Equípese con las siguientes herramientas:
cinta métrica, lápiz, taladro con brocas de Ø8,
destornillador, nivel de burbuja.
4.1 Trabajos de instalación
1. Determine el eje del elemento calentador y
transfiéralo a la pared donde debe montarse la
campana. Marque todos los puntos de montaje
de la campana extractora específicos. Use el
taladro y los orificios de taladrado (fig. 4).
2. Introduzca los pernos de expansión en las
aberturas. En los dos orificios marcados como
A introduzca los tornillos (dejando 7 mm de
longitud del tornillo en la parte exterior, tal
como se muestra en la fig. 5).
3. Abra la tapa de la campana extractora y retire el
filtro antigrasa (fig. 6).
4. Atornille el anclaje de la cubierta de la chimenea,
cuelgue la campana en los dos tornillos flojos
(fig. 7).
Campana extractora / Manual del usuario
5. Coloque el nivel de burbuja en el cuerpo de
la campana extractora. Ajuste la campana
horizontalmente según la indicación del nivel de
burbuja girando los elementos marcados como
A, y luego apriete los dos tornillos flojos y los dos
tornillos restantes (fig. 8).
6. Coloque la cubierta de la chimenea en el
cuerpo. Luego tire suavemente la parte de la
campana marcada como B hacia arriba hasta
que sea capaz de atornillarla al anclaje colocado
anteriormente en la pared (fig. 9).
La instalación debe realizarse
A
con sumo cuidado para no rayar
la cubierta de la chimenea y la
campana extractora.
85 / ES
