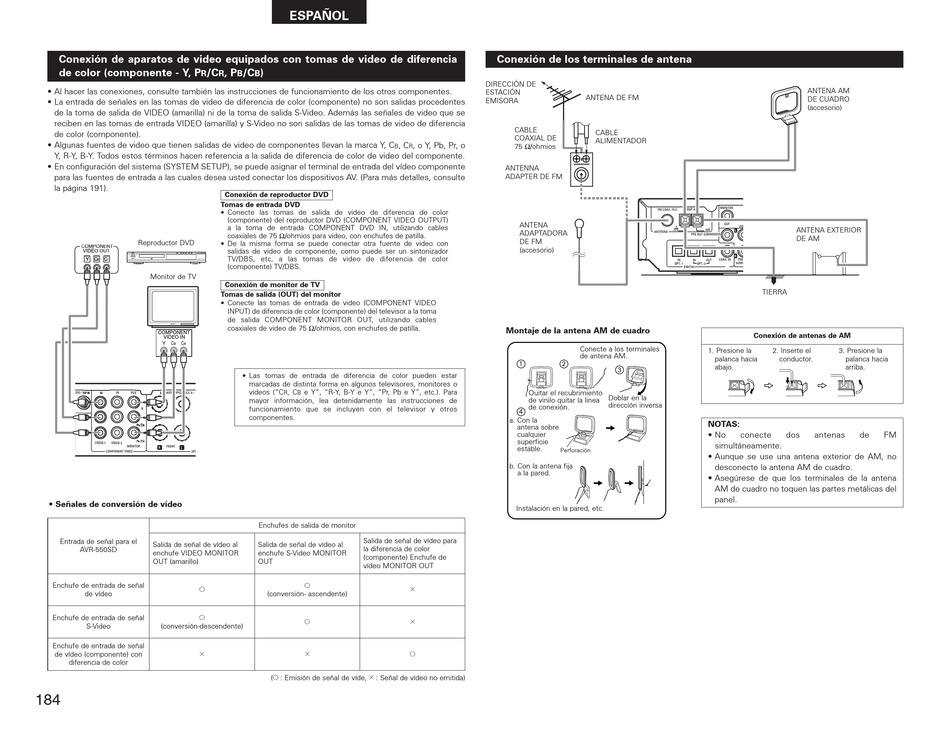

Denon AVR-550SD, SYS-550SD Bedienungsanleitung Seite 184

Conexión de aparatos de video equipados con tomas de video de diferencia
de color (componente - Y, P /C
R
• Al hacer las conexiones, consulte también las instrucciones de funcionamiento de los otros componentes.
• La entrada de señales en las tomas de video de diferencia de color (componente) no son salidas procedentes
de la toma de salida de VIDEO (amarilla) ni de la toma de salida S-Video. Además las señales de video que se
reciben en las tomas de entrada VIDEO (amarilla) y S-Video no son salidas de las tomas de video de diferencia
de color (componente).
• Algunas fuentes de video que tienen salidas de video de componentes llevan la marca Y, C
Y, R-Y, B-Y. Todos estos términos hacen referencia a la salida de diferencia de color de video del componente.
• En configuración del sistema (SYSTEM SETUP), se puede asignar el terminal de entrada del vídeo componente
para las fuentes de entrada a las cuales desea usted conectar los dispositivos AV. (Para más detalles, consulte
la página 191).
Reproductor DVD
COMPONENT COMPONENT
VIDEO OUT
Monitor de TV
COMPONENT
VIDEO IN
Y C C
B R
• Señales de conversión de vídeo
Entrada de señal para el
Salida de señal de vídeo al
AVR-550SD
enchufe VIDEO MONITOR
OUT (amarillo)
Enchufe de entrada de señal
C
de vídeo
Enchufe de entrada de señal C
S-Video (conversión-descendente)
Enchufe de entrada de señal
de vídeo (componente) con E
diferencia de color
184
ESPAÑOL
, P /C )
R B B
B
Conexión de reproductor DVD
Tomas de entrada DVD
• Conecte las tomas de salida de video de diferencia de color
(componente) del reproductor DVD (COMPONENT VIDEO OUTPUT)
a la toma de entrada COMPONENT DVD IN, utilizando cables
coaxiales de 75 Ω/ohmios para video, con enchufes de patilla.
• De la misma forma se puede conectar otra fuente de video con
salidas de video de componente, como puede ser un sintonizador
TV/DBS, etc, a las tomas de video de diferencia de color
(componente) TV/DBS.
Conexión de monitor de TV
Tomas de salida (OUT) del monitor
• Conecte las tomas de entrada de video (COMPONENT VIDEO
INPUT) de diferencia de color (componente) del televisor a la toma
de salida COMPONENT MONITOR OUT, utilizando cables
coaxiales de video de 75 Ω/ohmios, con enchufes de patilla.
• Las tomas de entrada de diferencia de color pueden estar
marcadas de distinta forma en algunos televisores, monitores o
videos ("C , C e Y", "R-Y, B-Y e Y", "Pr, Pb e Y", etc.). Para
R B
mayor información, lea detenidamente las instrucciones de
funcionamiento que se incluyen con el televisor y otros
componentes.
Enchufes de salida de monitor
Salida de señal de vídeo para
Salida de señal de vídeo al
la diferencia de color
enchufe S-Video MONITOR
(componente) Enchufe de
OUT
vídeo MONITOR OUT
C
(conversión- ascendente)
C
E
(C : Emisión de señal de víde, E : Señal de vídeo no emitida)
Conexión de los terminales de antena
DIRECCIÓN DE
ESTACIÓN
EMISORA
CABLE
COAXIAL DE
, C , o Y, Pb, Pr, o 75 Ω/ohmios
R
ANTENNA
ADAPTER DE FM
ANTENA
ADAPTADORA
DE FM
(accesorio)
Montaje de la antena AM de cuadro
1 2
Ouitar el recubrimiento
de vinilo quitar la linea
de conexión.
4
a. Con la
antena sobre
cualquier
superficie
estable.
Perforación
b. Con la antena fija
a la pared.
Instalación en la pared, etc.
E
E
C
ANTENA DE FM
CABLE
ALIMENTADOR
Conexión de antenas de AM
Conecte a los terminales
1. Presione la
de antena AM.
palanca hacia
abajo.
3
Doblar en la
dirección inversa
NOTAS:
• No conecte
simultáneamente.
• Aunque se use una antena exterior de AM, no
desconecte la antena AM de cuadro.
• Asegúrese de que los terminales de la antena
AM de cuadro no toquen las partes metálicas del
panel.
ANTENA AM
DE CUADRO
(accesorio)
ANTENA EXTERIOR
DE AM
TIERRA
2. Inserte el 3. Presione la
conductor. palanca hacia
arriba.
dos antenas de FM
