Nomi Dei Componenti E Funzioni - Denon AVR-550SD, SYS-550SD Bedienungsanleitung

Altre precauzioni (SC-A3L, SC-C3L)
2 Nota: La presenza di magneti o oggetti che generano un campo magnetico nelle vicinanze, in seguito
all'interazione con il sistema di altoparlanti, può provocare problemi ai colori su una TV ecc.
Esempi: (a) Presenza di magneti sullo sportello del mobiletto, del supporto ecc.
(b) Prossimità ad un dispositivo medicale ecc. dotato di magneti.
(c) Prossimità a giocattoli o altri oggetti dotati di magneti.
2 Nota: Le figure contenute in queste istruzioni possono differire rispetto al set effettivo per motivi di chiarezza.
2 Conservate le istruzioni per l'uso.
Dopo averle lette, conservate le presenti istruzioni per l'uso in un luogo sicuro. Vi raccomandiamo anche di
inserire i dati indicati nell'ultima pagina di copertina.
Precauzioni per l'installazione – Subwoofer attivo (DSW-3L)
2 Il posizionamento del subwoofer attivo sullo stesso supporto o sulla stessa mensola di un videoregistratore
può provocare interferenze.
2 Il subwoofer attivo DSW-3L è del tipo a bassa perdita di intensità e può essere utilizzato in prossimità di TV,
ma a seconda della TV possono verificarsi problemi di colori. In tal caso, spegnete la TV, attendete 15-30
minuti e riaccendete la TV. Il circuito automatico di smagnetizzazione della TV dovrebbe ridurre i problemi di
immagine. In caso contrario, allontanate il subwoofer attivo.
2 Installate il subwoofer attivo su una superficie stabile e piana per prevenirne la caduta.
2 Non posizionate un videoregistratore, lettore CD o altro dispositivo AV sopra il subwoofer.
Altre precauzioni – Subwoofer attivo (DSW-3L)
2 L'amplificatore incorporato del subwoofer attivo (DSW-3L) è dotato di un circuito di attenuazione.
All'accensione, il segnale di uscita viene fortemente attenuato per alcuni secondi. Qualora nel frattempo
venga regolato il volume, il suono in uscita quando viene disattivato il circuito di attenuazione potrebbe essere
estremamente elevato. Prima di regolare il volume, attendete che il circuito di attenuazione si sia disattivato.
2 Nota: La presenza di magneti o oggetti che generano un campo magnetico nelle vicinanze, in seguito
all'interazione con il subwoofer, può provocare problemi di colori su una TV ecc.
Esempi: (a) Presenza di magneti sullo sportello del mobiletto, del supporto ecc.
(b) Prossimità ad un dispositivo medicale ecc. dotato di magneti.
(c) Prossimità a giocattoli o altri oggetti dotati di magneti.
2 Nota: Le figure contenute in queste istruzioni possono differire rispetto al set effettivo per motivi di chiarezza.
2 Conservate le istruzioni per l'uso.
Dopo averle lette, conservate le presenti istruzioni per l'uso in un luogo sicuro. Vi raccomandiamo anche di
inserire i dati indicati nell'ultima pagina di copertina.
AVVERTENZA:
• Accertatevi di fissare il cavo di alimentazione ad un muro ecc. per evitare che le persone inciampino su di
esso oppure lo tirino accidentalmente, provocando la caduta del subwoofer.

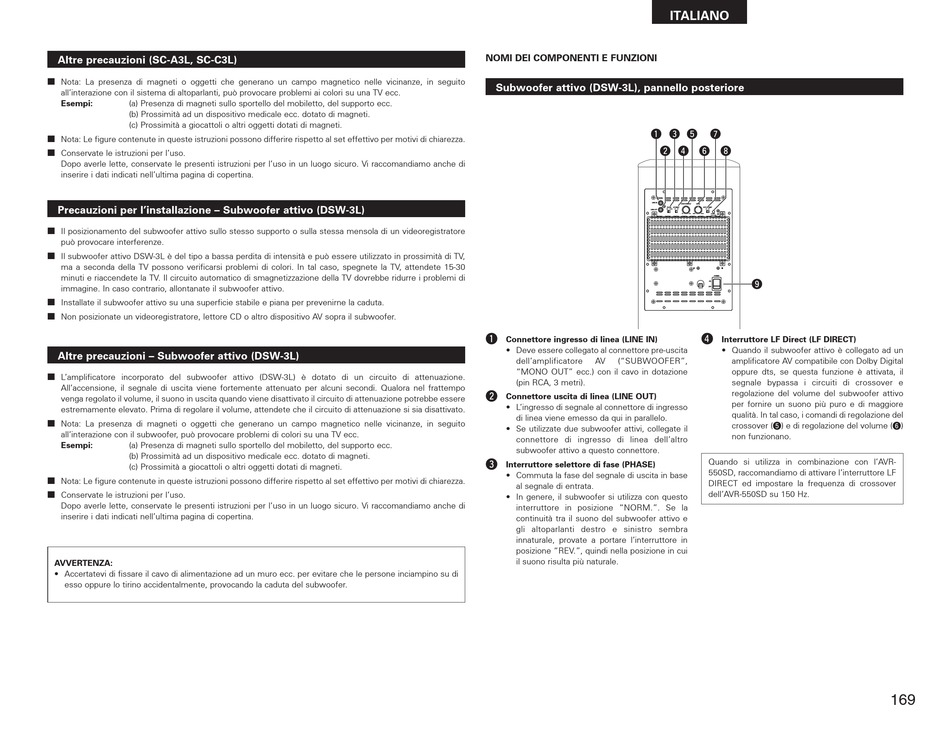

NOMI DEI COMPONENTI E FUNZIONI

Subwoofer attivo (DSW-3L), pannello posteriore
q
w
LINE IN
LINE OUT
q
Connettore ingresso di linea (LINE IN)
• Deve essere collegato al connettore pre-uscita
dell'amplificatore AV ("SUBWOOFER",
"MONO OUT" ecc.) con il cavo in dotazione
(pin RCA, 3 metri).
w
Connettore uscita di linea (LINE OUT)
• L'ingresso di segnale al connettore di ingresso
di linea viene emesso da qui in parallelo.
• Se utilizzate due subwoofer attivi, collegate il
connettore di ingresso di linea dell'altro
subwoofer attivo a questo connettore.
e
Interruttore selettore di fase (PHASE)
• Commuta la fase del segnale di uscita in base
al segnale di entrata.
• In genere, il subwoofer si utilizza con questo
interruttore in posizione "NORM.". Se la
continuità tra il suono del subwoofer attivo e
gli altoparlanti destro e sinistro sembra
innaturale, provate a portare l'interruttore in
posizione "REV.", quindi nella posizione in cui
il suono risulta più naturale.
ITALIANO
e t u
r y i
CROSSOVER(Hz) LEVEL
PHASE LF DIRECT AUTO STANDBY
REV. NORM. ON OFF ON OFF
50 200 MIN MAX ON:GREEN
STANDBY:RED
POWER
o
ON
OFF
r
Interruttore LF Direct (LF DIRECT)
• Quando il subwoofer attivo è collegato ad un
amplificatore AV compatibile con Dolby Digital
oppure dts, se questa funzione è attivata, il
segnale bypassa i circuiti di crossover e
regolazione del volume del subwoofer attivo
per fornire un suono più puro e di maggiore
qualità. In tal caso, i comandi di regolazione del
crossover ( t ) e di regolazione del volume ( y )
non funzionano.
Quando si utilizza in combinazione con l'AVR-
550SD, raccomandiamo di attivare l'interruttore LF
DIRECT ed impostare la frequenza di crossover
dell'AVR-550SD su 150 Hz.
169
