Trotec PAC 2600 Betriebsanleitung Seite 4

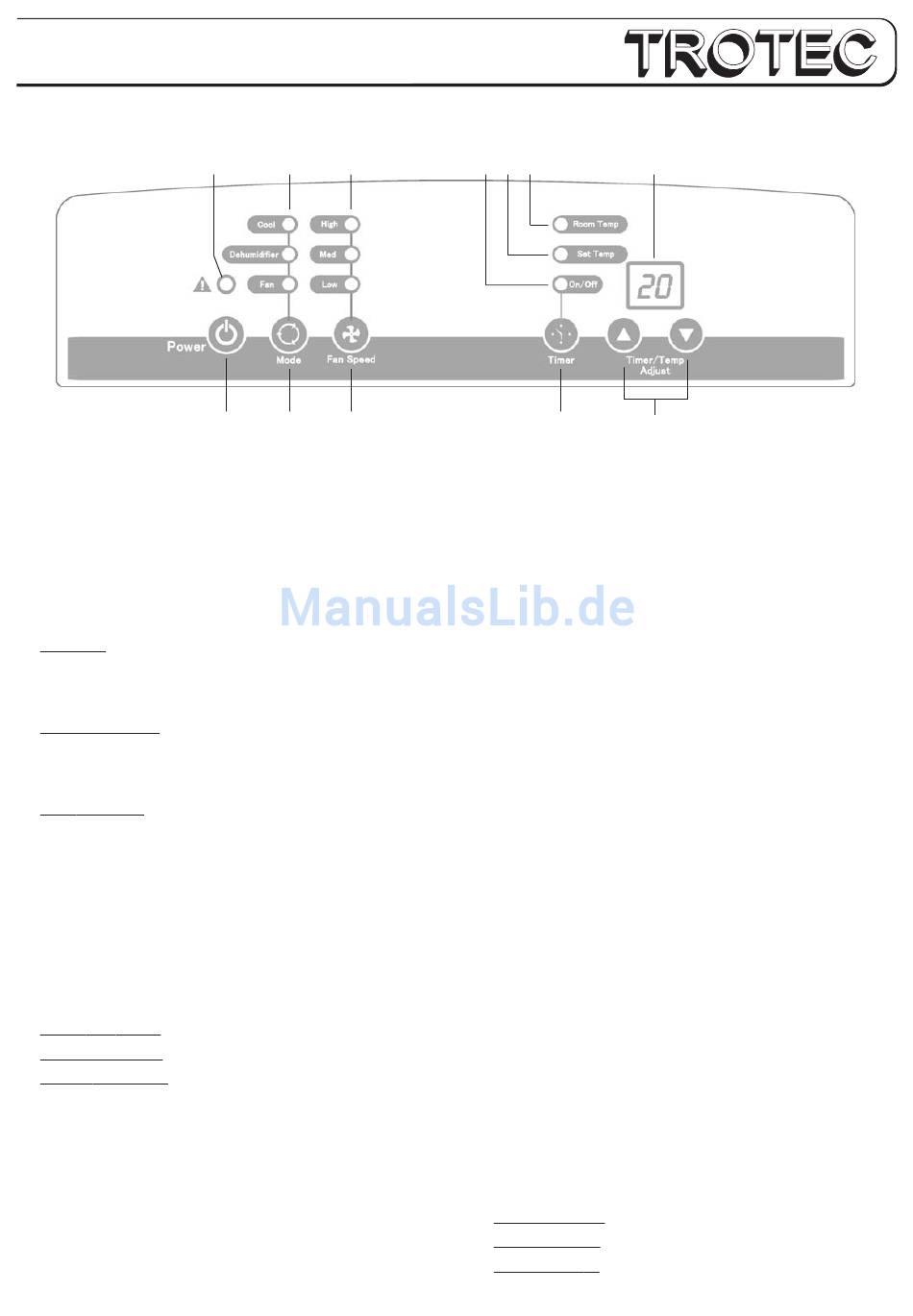

Bedienungstableau
1 Taste Ein/Aus „Power"
Mit dieser Taste nehmen Sie das Gerät in Betrieb oder schalten es aus.
2 Taste Betriebsart „Mode"
Mit dieser Taste können Sie das Gerät in die von Ihnen gewünschte Betriebsart
schalten. Zur Verfügung stehen 3 Betriebsarten. Die Signallampen der Anzeige
11 zeigen die gewählte Betriebsart an.
Die Reihenfolge ist:
Kühlbetrieb: Signallampe „Cool"
In dieser Betriebsart kühlt das Gerät den Raum auf den eingestellten Wert.
Die Temperatur kann in einem Bereich von 16 bis 32 °C eingestellt werden.
Die Ventilatorstufe kann frei gewählt werden.
Entfeuchtungsbetrieb: Signallampe „Dehumidifier"
In dieser Betriebsart entfeuchtet das Gerät den Raum. Die Temperatur kann
in einem Bereich von 16 bis 32 °C eingestellt werden. Die mittlere Ventilator-
stufe „Med" ist fest eingestellt.
Ventilationsbetrieb: Signallampe „Fan"
In dieser Betriebsart wird die Luft im Raum umgewälzt. Das Gerät kühlt
nicht. Die Temperatur kann nicht eingestellt werden. Die Ventilatorstufe kann
frei gewählt werden.
3 Taste Ventilator „Fan Speed"
Mit dieser Taste können Sie in den Betriebsarten Kühlen und Ventilieren
eine der Ventilatorstufen wählen. Jeder Tastendruck schaltet die Drehzahl
des Ventilators von einer Stufe in die andere. Die Signallampen der Anzeige
10 zeigen die gewählte Stufe an.
Die Reihenfolge ist:
Größte Ventilatorstufe: Signallampe „High"
Mittlere Ventilatorstufe Signallampe „Med"
Kleinste Ventilatorstufe: Signallampe „Low"
4 Taste Zeitschaltuhr „Timer"
Mit dieser Taste können Sie das automatische Ein- bzw. Ausschalten des
Gerätes aktivieren. Die Signallampe 9 zeigt die Aktivierung an.
5 Tasten Auf/Ab „Timer/Temp Adjust"
Mit diesen Tasten können Sie in den Betriebsarten Kühlen und Entfeuchten
die von Ihnen gewünschte Solltempereratur einstellen. Wird in diesen
Betriebsarten eine der Auf/Ab Tasten 5 betätigt, erlischt die Signallampe 7
und die Signallampe 8 leuchtet auf.
12 11 10
1 2 3
9 8 7
4
Das Display zeigt nun statt der Raumtemperatur die Solltemperatur an. Die
Solltemperatur kann durch Betätigen der Tasten 5 im einem Bereich von
16 bis 32 °C in 1 °C Schritten eingestellt werden.
Linke Taste = höhere Solltemperatur.
Rechte Taste = niedrigere Solltemperatur.
Außerdem können Sie in allen Betriebsarten über die Auf/Ab Tasten 5 die
Laufzeit einer Ein- bzw. Ausschaltverzögerung einstellen.
Linke Taste = längere Laufzeit
Rechte Taste = kürzere Laufzeit
6 Display
Auf dem Display wird die am internen Sensor des Gerätes gemessene Raum-
temperatur angezeigt.
Wird eine der Auf/Ab Tasten 5 betätigt wechselt das Display zur Anzeige
der eingestellten Solltemperatur. Wird die Zeitschaltuhr Taste 4 gedrückt,
wechselt das Display zur Anzeige der verbleibenden Stunden einer
Ein- bzw. Ausschaltverzögerung.
Erfolgt 15 Sekunden kein weiterer Tastendruck, wird wieder die Raum-
temperatur angezeigt.
7 Signallampe Raumtemperatur „Room Temp"
Diese Lampe signalisiert, dass im Display 6 die gemessene Raumtemperatur
angezeigt wird.
8 Signallampe Solltemperatur „Set Temp"
Diese Lampe signalisiert, dass im Display 6 die momentan eingestellte
Solltemperatur angezeigt wird.
9 Signallampe Ein/Aus „On/Off"
Diese Lampe signalisiert, ob eine Ein- bzw. Ausschaltverzögerung aktiviert
ist. Sie blinkt, wenn eine Eingabe über die Auf/Ab Tasten 5 möglich ist.
10 Anzeige Ventilatorstufe
Die Signallampen der Anzeige zeigen die eingestellte Ventilatorstufe an.
Signallampe „High" = Hohe Ventilatordrehzahl
Signallampe „Med" = Mittlere Ventilatordrehzahl
Signallampe „Low" = Niedrige Ventilatordrehzahl
-4-
6
5
®
