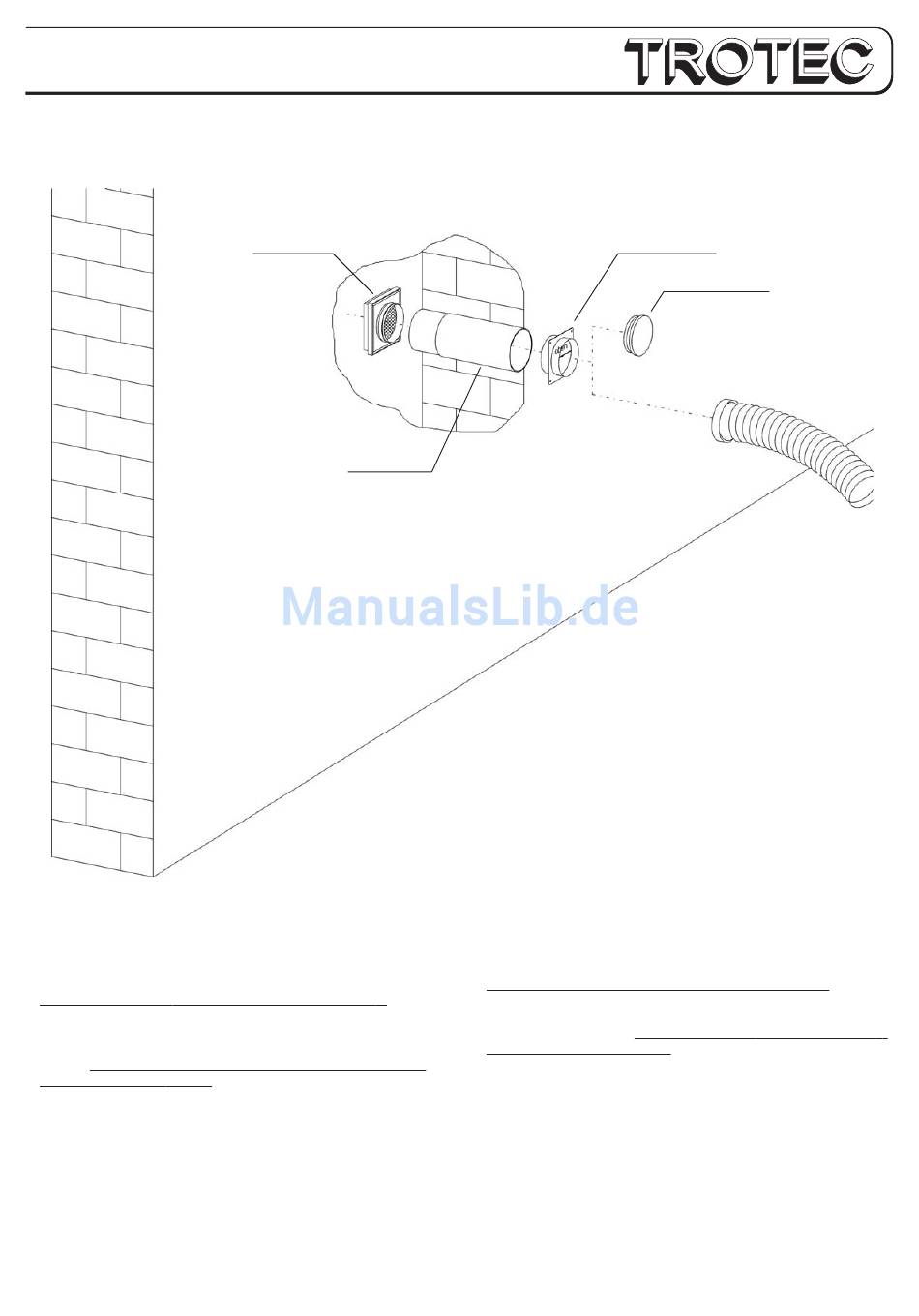

17. Installationsschema der Wanddurchführung
Installationsanweisung
1. Erstellen Sie ein Kernloch in der Außenwand (max. Wanddicke 480 mm)
mit einem Durchmesser von mindestens 125 mm.
Beachten Sie mögliche Versorgungsleitungen in diesem Bereich!
2. Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein,
dass sich das äußere Rohr (großer Durchmesser) auf der Wandinnenseite
befindet. Um Kältebrücken zu vermeiden isolieren Sie das Teleskoprohr
mit geeigneten Dämmaterialien.
3. Mauern Sie das Schieberohr im Kernloch so ein, dass die Bündigkeit an
beiden Wandseiten gegeben ist.
Außengitter
Teleskoprohr
4. Befestigen Sie das Schutzgitter auf der Wandaußenseite mit 4 Schrauben.
Montieren Sie das Gitter unter Beachtung der Regenabweisung.
5. Setzen Sie die Rückschlagklappe innen ein und befestigen sie diese
ebenfalls mit 4 Schrauben. Der Schriftzug „oben" auf der Rückschlagklap-
pe muss von innen zu sehen sein!
6. Verschließen Sie bei der Außerbetriebnahme des Gerätes, z. B. vor Beginn
der Winterzeit, die Öffnung in der Rückschlagklappe mit dem Verschluss-
deckel, um eine Luftzirkulation zu unterbinden.
-13-
Rückstauklappe
Verschlussdeckel
®
