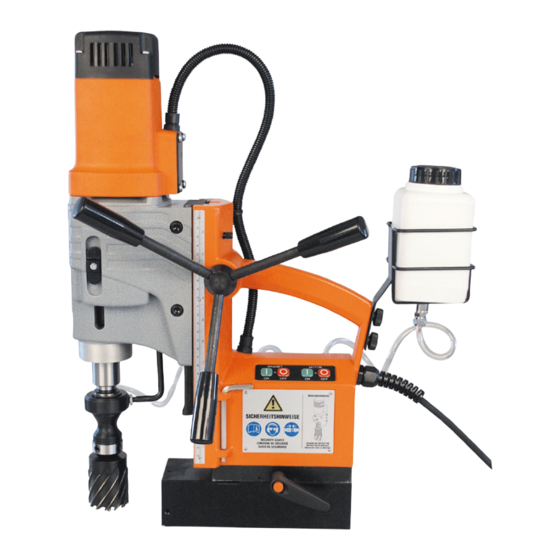

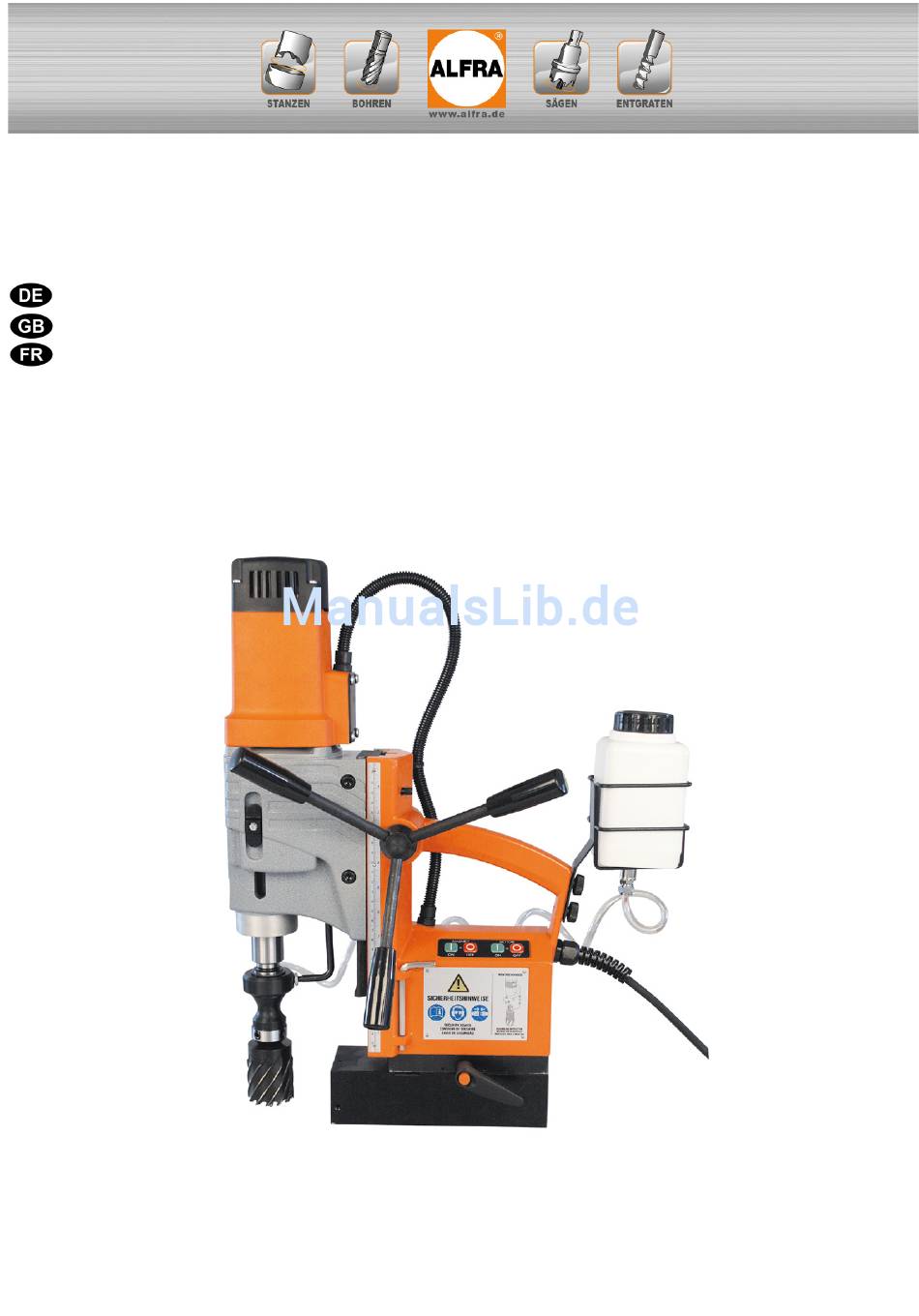

- Seite 1 Bedienungsanleitung / Operation Manual / Mode d’emploi ALFRA ROTABEST 60 Metallkernbohrmaschine Metal Core Drilling Machine Perceuse ROTABEST à socle magnétique Artikel Nr.18625 / Prod.-No. 18625 / Article Nr. 18625...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières Sicherheitshinweise, Bestimmungsgemäße Verwendung, Vor Inbetriebnahme Technische Daten, Beschreibung, Bedienung, Reinigung, lesen und Seite 2 Pflege, Wartung, Ersatzteilliste am Ende der aufbewahren! Bedienungsanleitung. Safety instructions, Specified Conditions of Use, Technical Please read and save Data, Description, Operation, Cleaning, Care, Maintenance, Page 10 these instructions!
- Seite 3 Sicherheitshinweise Achtung! Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch den mitgelieferten Sicherheitsgurt (f) abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Achtung! Der ausgebohrte Kern wird automatisch vom Auswerferstift (h) ausgestoßen. Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. Achtung! Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig auf Beschädigung überprüfen.
- Seite 4 Technische Daten Artikel – Nr.: 18625 Bezeichnung: ROTABEST 60 Leistungsaufnahme: 1800 Watt Lastdrehzahl: 110/175/245/385 -min Werkzeugaufnahme: MK 3 Spannung: siehe Typenschild Magnethaftkraft: 20000 N Bohr Ø max. in Stahl: - Kernbohrer 60 mm - Spiralbohrer 32 mm Schnitttiefe: 50 mm...
- Seite 5 Gerätebeschreibung A ) Antriebsmotor F ) Tiefenskala B ) Drehkreuz G ) Inbusschrauben für Hubbereichseinstellung des Antriebmotors C ) Bedienfeld H ) Spannhebel für Magnetfuß D ) Magnetfuß J ) Aussparung für Sicherheitsgurt E ) Bohrspindel MK 3 K ) Stellschrauben zum Justieren des Schlittens Mitgeliefertes Zubehör •...
-
Seite 6: Ein- Und Ausschalten
(Artikel - Nr. 18150). • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt (f) sichern. Wir empfehlen bei diesen Arbeiten das Kühlen durch ein Spray (ALFRA BIO 2000, Artikel Nr. 21010). • Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten. - Seite 7 • Werkzeughalter AMK 3 in Bohrspindel montieren • Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. • Montage der ALFRA ROTABEST Kernbohrer nach Zeichnung. Gewindestift muß Mitnehmerfläche am Kernbohrer mittig treffen. Fest anziehen. • Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen.
- Seite 8 Nur Original ALFRA Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen ALFRA ROTABEST sollten nach ca. 250 Betriebs-stunden von unserer ALFRA Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl Lubcon Turmogearoil PE 150 300 ml sollte ebenso wie die Kohlebürsten erneuert werden.
- Seite 9 EG-Konformitäts-Erklärung Alfred Raith GmbH II. Industrie Str. 10 68766 Hockenheim erklären in alleiniger Verantwortung, dass die Metallkernbohrmaschine ALFRA Rotabest 60 folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EG Niederspannungsrichtlinie 2006/95/EG Elektromagnetische Verträglichkeit (EMV) 2004/108/EG Folgende Normen oder normative Dokumente wurden angewandt: EMV- Richtlinie:...
- Seite 29 189622018 Blechschraube HC 4,8x45 screw 4,8 x 45 Vis à tôle 4,8 x 45 189813056 Dichthülse bushing douille d'étancheité Wellendichtring KEIV 189502087 15x21x3 rotary shaft seal Joint à lèvre avec ressort 189813059 Getriebelagerschild gear box flange Couvre-engrenage 189813060 Seeger-Sprengring SW11 CIRCLIP Circlip extérieur 189601098...
- Seite 32 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
