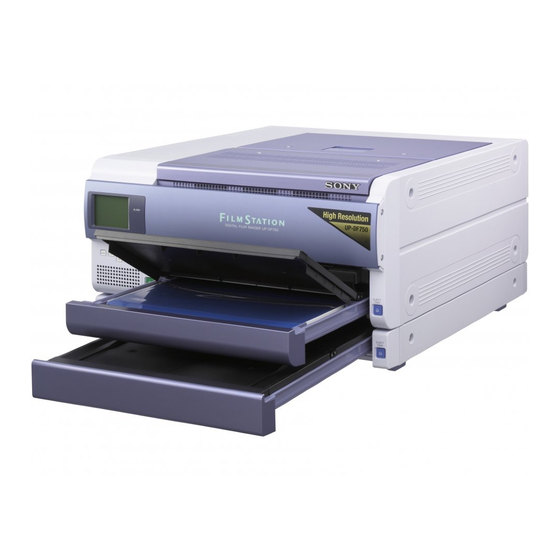

Sony UP-DF750 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Audio- und Videozubehör
  5. UP-DF750
  6. Gebrauchsanweisung

Sony UP-DF750 Gebrauchsanweisung

Digital film imager
Vorschau ausblenden Andere Handbücher für UP-DF750:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Digital Film Imager
Gebrauchsanweisung
Einrichtungshandbuch
Dieses Handbuch besteht aus der Gebrauchsanweisung und dem
Einrichtungshandbuch.
Die Gebrauchsanweisung enthält Beschreibungen für den täglichen Betrieb des
Druckers.
Das Einrichtungshandbuch enthält Angaben zur Konfiguration und
Netzwerkintegration des Druckers für Systemverwalter.
UP-DF750
© 2008 Sony Corporation
Seite 2
Seite 60
4-114-600-32(1)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony UP-DF750

Inhaltszusammenfassung für Sony UP-DF750

  • Seite 1 Seite 2 Einrichtungshandbuch Seite 60 Dieses Handbuch besteht aus der Gebrauchsanweisung und dem Einrichtungshandbuch. Die Gebrauchsanweisung enthält Beschreibungen für den täglichen Betrieb des Druckers. Das Einrichtungshandbuch enthält Angaben zur Konfiguration und Netzwerkintegration des Druckers für Systemverwalter. UP-DF750 © 2008 Sony Corporation...

  • Seite 2: Symbole Auf Den Produkten

    Diese Einheit kann nicht in der Patientenumgebung eingesetzt werden. WARNUNG * Patientenumgebung Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

  • Seite 3: Wichtige Emv-Mitteilungen Für Den Gebrauch In Medizinischen Umgebungen

    Richtlinien und Herstellererklärung – elektromagnetische Strahlung Der UP-DF750 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-DF750 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Strahlungsprüfung Erfüllt die Richtlinien für elektromagnetische Umgebungen...
  • Seite 4 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-DF750 ist auf den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-DF750 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...
  • Seite 5 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-DF750 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-DF750 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...

  • Seite 6: Warnung Zum Netzanschluss

    Empfohlene Abstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem UP-DF750 Der UP-DF750 ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, deren ausgesendete HF-Einkopplungen kontrolliert werden. Der Kunde oder Betreiber des UP-DF750 kann ebenfalls elektromagnetische Interferenzen vermeiden, indem er den unten empfohlenen Mindestabstand zwischen tragbaren oder mobilen HF-Kommunikationsgeräten (Sendern) und dem UP-DF750 einhält.

  • Seite 7: Inhaltsverzeichnis

    Gebrauchsanweisung Sonstiges Inhalt Sicherheitshinweise ..........40 Sicherheit ............40 Installation ............40 Einführung Transportieren des Geräts .........40 Systemübersicht .............8 Reinigen des Gehäuses ........40 Beispiel für die Systemkonfiguration ....8 Wartung .............40 Lage und Funktion der Teile und Technische Daten ..........43 Bedienelemente ............9 Meldungen ............45 Fehlermeldungen ..........45 Sonstige Meldungen .........47 Vorbereitung...

  • Seite 8: Einführung

    Das System ermöglicht das Ausdrucken von Daten im Systemübersicht DICOM-Format, die von Bilddiagnosegeräten wie CTs, MRIs, CR-, DR-, Mammographiegeräten usw. gesendet Der digitale Filmimager UP-DF750 ist ein Thermodrucker wurden. für die Reproduktion von Bilddaten im DICOM-Format, Es folgt ein Systemkonfigurationsbeispiel.

  • Seite 9: Lage Und Funktion Der Teile Und Bedienelemente

    14 Zoll) werden in diesem Fach ausgegeben. Es verhindert auch das Herunterfallen von Folien. Das Fachformat muss dem Folienformat entsprechen. Wenn eine Änderung des Formats erforderlich ist, wenden Sie sich an Ihren SONY-Händler. J Verriegelungshebel der vorderen Abdeckung Dient zum Öffnen der vorderen Abdeckung. K Folienausgabeschacht 2 Bedruckte Folien (14 ×...
  • Seite 10 Werkseitig voreingestellt ist das Format 14 × 17 Zoll. den Anweisungen für diese Buchse. Um Folien anderer Formate zu verwenden, lassen Sie U Kabelhalterung die Größe des Ausgabefachs bei Ihrem SONY- Händler ändern. Bedruckte Folien werden in diesem Hiermit wird das Netzwerkkabel gesichert, um Fach ausgegeben.
  • Seite 11 C Betriebshinweise Standardbildschirm (wenn ein Fehler aufgetreten ist) Zeigt mögliche Aktionen für den aktuellen Menübildschirm an. Menübildschirm (Einstellungsbildschirm) A Illustration für Gegenmaßnahme Zeigt eine Illustration an, aus der der zum Beheben des aufgetretenen Fehlers geeignete Schritt A Name der Menüoption hervorgeht.

  • Seite 12: Vorbereitung

    Entfernen der Vorbereitung Verpackungsmaterialien Ehe das Gerät zum ersten Mal verwendet wird, müssen die Verpackungsmaterialien aus dem Inneren des Gerätes und Mitgeliefertes Zubehör den Folienfächern entfernt werden. Öffnen Sie die obere Abdeckung und die innere Im Lieferumfang ist das unten aufgeführte Zubehör Abdeckung (Seite 51), und entnehmen Sie die enthalten.

  • Seite 13: Zusammenbau

    Ausgabefachs muss entsprechend dem Format des Halten Sie das Ausgabefach mit beiden Händen, und Folienfachs eingestellt werden. Wenden Sie sich hierzu bitte an Ihren SONY-Händler. schieben Sie es ganz in das Gerät ein. • Stellen Sie sicher, dass das Ausgabefach vollständig in das Gerät eingesetzt ist.

  • Seite 14: Aufstellen Des Geräts

    Kleines Format Bei vertikaler Aufstellung des Geräts Wenn Sie die beiliegenden Rollsockel anbringen, können Wenden Sie sich an Ihren SONY-Händler, um das Format Sie das Gerät vertikal aufstellen. So kann das Gerät auf diese Einstellung zu ändern. praktisch unter einem Tisch aufgestellt und bequem herausgezogen werden.

  • Seite 15: Anschlüsse

    Hinweise Anschlüsse • Sie können Ihren Sony Händler darum bitten, die Rollsockel am Gerät anzubringen. Das Gerät wird an ein LAN angeschlossen. • Verwenden Sie stets die mitgelieferte Stoppscheibe (im Lieferumfang enthalten), wenn an einem Gerät Hinweise Rollsockel montiert sind.

  • Seite 16: Ein- Und Ausschalten Des Geräts

    angezeigt. Dann wird der folgende Bildschirm Ein- und Ausschalten des Geräts angezeigt. Schalten Sie den Drucker ein, wenn Sie das Netzkabel angeschlossen haben. Hauptschalter des Geräts einschalten Stellen Sie den Hauptschalter POWER ?/a in die Stellung = (EIN). Nach einigen Minuten wird die folgende Meldung angezeigt.

  • Seite 17: Das Gerät Ausschalten

    Hinweis Wenn der Hauptschalter POWER ?/a auf der Rückseite ausgeschaltet ist, wird das Gerät auch dann nicht eingeschaltet, wenn der Schalter 1ON/ STANDBY eingeschaltet wird. Das Gerät ausschalten Über den Schalter 1ON/STANDBY auf der Vorderseite des Druckers können Sie den Drucker beim täglichen Gebrauch Aus- oder ausschalten.

  • Seite 18: Bedienung

    253 mm). Hier wird die Anzahl der verbleibenden Folien in Folienfach 1 angezeigt. Hinweis Verwenden Sie speziell für den UP-DF750 gefertigte Folien. Bei Verwendung anderer Folien kann eine hohe Druckqualität nicht garantiert werden. Die Verwendung von anderen Folientypen kann außerdem zu Fehlfunktionen des Geräts führen.
  • Seite 19 Wenn in beide Fächer Folien eingelegt sind: Folien einlegen Gehen Sie beim Einlegen von Filmfolien folgendermaßen vor. Als Beispiel wird das Einlegen von Folien in Folienfach 1 beschrieben. Das Einlegen von Folien in das untere Fach erfolgt ebenso wie das Einlegen in das obere Fach. Hinweise •...
  • Seite 20 Öffnen Sie die Abdeckung des Folienfachs, indem Sie Ihre Finger in die Rillen auf beiden Seiten des Folienfachs 1 legen und es dann in Pfeilrichtung nach oben ziehen. Finger in die Rillen legen und in Pfeilrichtung ziehen. Versiegelung zum Festhalten der Filmfolien Halten Sie die feuchtigkeitsbeständige Verpackung so mit beiden Händen, dass die geöffnete Seite zur Innenseite des Fachs weist und legen Sie die Folien...
  • Seite 21 2 Ziehen Sie den leeren Bereich der Versiegelung Hinweise aus dem Folienfach heraus und entfernen Sie die • Vermeiden Sie beim Umgang mit Folien eine Versiegelung vollständig. Berührungen der Druckoberfläche. Staub, Fingerabdrücke und Schweiß verschlechtern die Bildqualität. • Legen Sie die Folien flach in das Folienfach ein. Wenn die Folien gewellt sind, passen diese nicht in das Folienfach und die Druckposition kann sich verschieben.
  • Seite 22 Nach einigen Sekunden rastet das Folienfach ein und Wenn sich die Abdeckung des Folienfachs löst auf der LCD-Anzeige erscheint folgende Meldung: Entfernen Sie das Folienfach und bringen Sie die Abdeckung erneut an. Druckdichte kalibrieren Es wird empfohlen, die Druckdichte der eingelegten Bei Verwendung von Folie im Format 8 ×...

  • Seite 23: Drucken

    Bei vertikaler Aufstellung des Geräts Drucken Achten Sie auf die folgenden Punkte, wenn Sie bei einem vertikal aufgestellten Gerät Folien einlegen. • Setzen Sie das Folienfach keinen Stößen aus. Dies kann Vor dem Drucken dazu führen, dass sich die Folien im Folienfach •...
  • Seite 24 Fächern 1 und 2 und dem Typ des Ausgabefachs leuchtet unter Umständen die LED „OutputTrayMismatch“. Wenden Sie sich hierzu bitte an Ihren SONY-Händler. • Zur Vermeidung eines Folienstaus dürfen bei horizontaler Aufstellung des Geräts nie mehr als 30 Ausdrucke und bei vertikaler Aufstellung des Geräts nie mehr als 15 Ausdrucke im...
  • Seite 25 fallen ausgeworfene Ausdrucke möglicherweise aus dem Ausgabefach. • Schieben Sie entnommene Ausdrucke nicht zurück in den Folienausgabeschacht. Dadurch kann es zu Folienstau kommen. Wenn das Gerät nicht druckt Wenn auf der LCD-Anzeige eine Fehlermeldung angezeigt wird, druckt das Gerät nicht. Ergreifen Sie die in „Meldungen“...

  • Seite 26: Anpassen Des Geräts

    Anpassen des Geräts Einstellen und Anpassen des Geräts über das Menü Über die entsprechenden Menüs können Sie folgende Parameter einstellen: • Informationsbestätigung (Information) (Seite 28) • Einstellen der Druckqualität (Print Quality) (Seite 28) • Kalibrierung (Calibration) (Seite 32) • Gammakurve auswählen (Default Gamma) (Seite 34) •...

  • Seite 27: Menükonfiguration

    Menükonfiguration Mit den Tasten F und f können Sie sich innerhalb derselben Ebene bewegen. Mit den Tasten G und g können Sie zwischen Ebenen wechseln. (Außer in einigen Fällen) Im jeder Ebene gelangen Sie mit der Taste MENU zurück zum Standardbildschirm. (Standardbildschirm) Ebene 1 Ebene 2...

  • Seite 28: Grundfunktionen Des Menüs

    (helle Bildbereiche) Einstellungen wählen. Hinweise • Es ist nicht möglich, die Gammakurve selbst über das Menü einzustellen. Wenden Sie sich an Ihren Sony Händler, wenn Sie die Gammakurve verändern möchten. • Um einen Ausdruck des Musters zur Einstellung des Drücken Sie die Taste MENU, um zum...
  • Seite 29 Drücken Sie die Taste F oder f, um den Cursor auf Wählen Sie durch Drücken der Tasten F oder f die „Print Quality“ zu setzen, und drücken Sie dann die gewünschte Stufe aus. Taste g. Das Gerät wechselt in den Folienauswahlmodus. Aktuelle Schärfe Der Einstellungsbereich für die Schärfe ist 1 - 16 oder...
  • Seite 30 Dichtemusters zu verwendende blaue Thermofolie Helle Bildbereiche einstellen. enthält. Wählen Sie den gewünschten hellsten Bildbereich. 1 Wählen Sie den gewünschten Wert für helle Bildbereiche (Daten in hellen Bereichen 95%). Die Werte für helle Bildbereiche liegen zwischen 01 und 49 (10, 20, 30 und 40 werden übersprungen).
  • Seite 31 Drücken Sie die Taste EXEC. Standardeinstellungen für dunkle Die Einstellung für helle Bildbereiche wird Bildbereiche wiederherstellen gespeichert, und der folgende Bildschirm wird Stellen Sie den Wert 75 ein. angezeigt: (Wenn der Bildschirm nicht angezeigt wird, drücken Rufen Sie durch Drücken der Taste EXEC das Menü Sie die Taste G, um zu Schritt 4 zuruck zu kehren, „Save Gamma“...

  • Seite 32: Druckdichte Kalibrieren

    Wenn Sie die Kalibrierung für jeden Typ Druckdichte kalibrieren blauer Folie durchführen möchten Das Gerät kalibriert die Druckdichte automatisch 1 Drücken Sie die Taste F oder f, um den Cursor entsprechend der eingestellten Dichtekurve. auf „Full Range Calibration“ zu setzen, und Führen Sie die Kalibrierung für jeden Typ der blauen drücken Sie dann die Taste g.
  • Seite 33 1 Drücken Sie die Taste F oder f , um den Cursor 1 Drücken Sie die Taste F oder f , um den Cursor auf „Auto Calibration“ zu setzen, und drücken Sie auf „Calibration Reset“ zu setzen, und drücken dann die Taste g. Sie dann die Taste g.

  • Seite 34: Auswählen Einer Gammakurve

    Drücken Sie die Taste F oder f, um den Cursor auf die gewünschte Gammakurve zu setzen. Die Gammakurve für SONY 1 ist bereits voreingestellt und kann nicht geändert werden. Die Gammakurven für USER 2 bis USER 20 können auf die gewünschten Werte eingestellt werden.

  • Seite 35: Einstellungen Für Netzwerk Und Lcd-Bildschirm

    Werte gesetzt werden, ist das Gerät nicht mehr über das Netzwerk zugänglich. Netzwerkeinstellungen dürfen nur vom Systemadministrator geändert werden. Wenden Sie sich zum Ändern der Einstellungen an Ihren SONY- Händler. LCD BackLight Drücken Sie die Taste MENU, um den Menübildschirm aufzurufen.
  • Seite 36 Drücken Sie die Taste F oder f, um den Cursor auf Wenn Sie durch Drücken der Taste F oder f die die gewünschte Einstellung zu setzen. Einstellung AUTO auswählen, wird der Anzeigekontrast automatisch entsprechend der Einstellung Beschreibung Umgebungstemperatur eingestellt. Die Hintergrundbeleuchtung ist immer Language aus.

  • Seite 37: Probedruck

    Wenn alle Einstellungen wie gewünscht Einstellung Beschreibung vorgenommen wurden, drücken Sie die Taste MENU. Der Menübildschirm wird geschlossen, und der Horizontal Horizontale Standardausrichtung Standardbildschirm wird wieder angezeigt. (Werkseinstellung) Vertical-R Die Anzeige wird gegen den Uhrzeigersinn um 90 Grad Probedruck gegenüber der Standardausrichtung gedreht.
  • Seite 38 Der Bildschirm zur Auswahl des Musters wird Der Bildschirm zum Drucken des ausgewählten angezeigt. Musters wird angezeigt. Drücken Sie die Taste F oder f, um den Cursor auf das gewünschte Folienformat zu setzen. Drücken Sie die Taste F oder f , um den Cursor auf das gewünschte Muster zu setzen, und drücken Sie dann die Taste g.

  • Seite 39: Weitere Einstellungen

    Weitere Einstellungen Die folgenden Einstellungen können zwar geändert werden, jedoch nicht über das Menü. Sie können die folgenden Einstellungen nicht selbst ändern. Wenden Sie sich an Ihren Sony Händler, wenn Sie die folgenden Einstellungen verändern möchten. Option Standardeinstellung Ausgabe eines Warntons über den...

  • Seite 40: Sonstiges

    Das Gerät darf auch nicht mit den Rollsockeln transportiert Fremdkörper in das Gehäuse gelangt, ziehen Sie sofort werden, mit denen es vertikal aufgestellt wird. Bewegen das Netzkabel und verständigen Sie Ihren Sony Händler. Sie das Gerät nicht auf den Rollsockeln. Installation Reinigen des Gehäuses...

  • Seite 41: Auswechseln Der Reinigungsrolle

    5.000 Ausdrucken weitere regelmäßige Wartungen und ziehen Sie sie nach rechts heraus. erforderlich. Diese Maßnahmen sind jedoch von Ihrem Sony Händler durchzuführen. Sie können die Gesamtzahl der Ausdrucke über die Option TOTAL PRINTS im Menü INFORMATION ablesen. Ausführliche Informationen hierzu finden Sie im Abschnitt „Informationen bestätigen“...

  • Seite 42: Reinigen Des Thermodruckkopfes

    Hinweis Hinweise Achten Sie beim Schließen der Abdeckung darauf, • Achten Sie darauf, die Oberfläche des dass Ihre Finger oder Hände nicht eingeklemmt Thermodruckkopfs nicht mit der Hand zu berühren. werden. • Vermeiden Sie Berührungen mit dem Thermodruckkopf, da dieser nach dem Beenden des Druckvorgangs noch sehr heiß...

  • Seite 43: Technische Daten

    Reinigen Sie die Filter mit einem Staubsauger oder Technische Daten einem ähnlichen Gerät. Hinweise Stromversorgung 100-120/200-240 V~, 50/60 Hz • Achten Sie darauf, dass der Filter nicht in den Eingangsstrom 4,4/2,4 A Staubsauger gesaugt wird. Betriebstemperatur • Berühren Sie das Filtergewebe nur vorsichtig. 10 °C bis 30 °C (50 °F bis 86 °F) Betriebsluftfeuchtigkeit Setzen Sie die Filter wieder ein und schließen Sie.

  • Seite 44: Sop- Und Meta Sop-Klassen

    VON INHALTEN ODER ZU DATENVERLUSTEN Hiermit erklärt Sony Corporation, dass die blaue KOMMT. Thermofolie (UPT-517BL/514BL/512BL/510BL/ • SONY LEISTET WÄHREND ODER NACH ABLAUF DES GARANTIEZEITRAUMS KEINERLEI SCHADENERSATZ M712BL/M710BL) konform zu den wesentlichen FÜR FEHLFUNKTIONEN AN DIESEM GERÄT, WEDER Anforderungen und anderen relevanten Vorschriften der IN FORM VON ABFINDUNGEN NOCH VON Richtlinie 1999/5/EC ist.

  • Seite 45: Meldungen

    Maßnahmen zur Fehlerbehebung. Beachten Sie die dieses in das Gerät ein. Meldungen und handeln Sie entsprechend. • Die Folie ist speziell zur Verwendung mit Sony-Imagern Neben Fehler- und Warnmeldungen können auch anderen vorgesehen. Verwenden Sie Sie nicht mit Imagern Meldungen angezeigt werden, die auf den Betriebsstatus anderer Hersteller.
  • Seite 46 Sie die Ausdrucke. Meldung erneut angezeigt wird, Der Druckvorgang beginnt erneut. schalten Sie das Gerät aus, und (Seite 24) wenden Sie sich an Ihren SONY- Händler. Dicom Trouble Es liegt ein Problem mit dem DICOM-Abschnitt vor. Remove FilmXXXXXX Die Folie staut sich an der Position tDrücken Sie die Taste 1 ON/...

  • Seite 47: Sonstige Meldungen

    Zum Ändern der Größe des In diesen Fällen leuchtet die LED ALARM nicht. Mismatch Ausgabefachs wenden Sie sich bitte an Ihren SONY-Händler. Status (Der Teil der Meldung über der gepunkteten Linie bezieht sich auf die Status-Anzeige, und der Teil der Meldung unter der gepunkteten Linie bezieht sich auf das Auftragsinformationsfeld.)

  • Seite 48: Fehlersuche

    Positionen finden Sie im Abschnitt eingeschaltete Stellung (?). Wenn der Seite 52. Schalter 1ON/ STANDBY immer noch nicht funktioniert, schalten Sie das Gerät aus und kontaktieren Sie Ihren Sony- Hinweise Händler. • Vermeiden Sie unbedingt Berührungen der heißen und Das Gerät druckt Im Fenster wird eine Fehlermeldung scharfen Teile im Inneren des Geräts.
  • Seite 49 • Halten Sie beide Seiten des Folienfachs und der Bei vertikaler Aufstellung des Geräts Abdeckung beim Herausziehen mit beiden Händen. Achten Sie auf die folgenden Punkte, wenn Sie bei einem vertikal aufgestellten Gerät Folien herausnehmen oder einlegen. • Setzen Sie das Folienfach keinen Stößen aus. Dies kann dazu führen, dass sich die Folien im Folienfach verschieben.
  • Seite 50 Beheben eines Folienstaus im Drucker Bei geöffneter oberer Abdeckung Öffnen Sie die in der Meldung angegebene Abdeckung und ziehen Sie die eingeklemmte Folie langsam mit beiden Händen heraus. Bei geöffneter hinterer Abdeckung 1 Bei geöffneter vorderer Abdeckung Bei geöffneter hinterer Abdeckung 2 Bei geöffneter oberer Abdeckung und vorderer Abdeckung Hinweis...
  • Seite 51 Bei geöffneter oberer Abdeckung und innerer Warten Sie, bis die Meldung nicht mehr angezeigt Abdeckung wird. Wenn das Gerät in den Standby-Modus schaltet, wird die folgende Meldung angezeigt. Beheben eines Folienstaus im Ausgabefach Ziehen Sie das Ausgabefach vollständig heraus. Bei geöffneter oberer Abdeckung, innerer Abdeckung 1 und innerer Abdeckung 2 Entfernen Sie die eingeklemmte Folie im Geräteinneren.

  • Seite 52: Handbuch Zur

    Einführung Um eine konstante Bildqualität für die Mammographie zu gewährleisten, ist muss die Druckerausgabe regelmäßig überprüft werden. Der UP-DF750 enthält ein Muster zur Qualitätskontrolle, mit dem eine Evaluierung entsprechend dem MQSA (Mammography Quality Standards Act) ausgeführt werden kann. Mit dem Druck dieses Musters zur Qualitätskontrolle ist die Ausführung...

  • Seite 53: Konfiguration Des Qualitätskontrollmusters

    Drücken Sie die Taste F oder f, um den Cursor auf „Test Print“ zu setzen, und drücken Sie dann die Taste Drücken Sie die Taste EXEC. Das Qualitätskontrollmuster wird gedruckt. Nach Abschluss des Druckvorgangs wird auf der LCD- Das Dialogfeld zum Auswählen eines Musters wird Anzeige des Druckers die durch automatisches angezeigt.

  • Seite 54: Evaluierungsverfahren

    Eingabefeld für Datum und Uhrzeit der Drucken von zwei Kopien des Implementierung Qualitätskontrollmusters (Seite 52). Geben Sie für Geben Sie das Datum und die Uhrzeit ein, zu der die jede ausgedruckte Kopie die Messwerte für die Evaluierung ausgeführt wurde. Dichtestufen 1 bis 5 (die auf der LCD-Anzeige gleich nach dem Drucken des Qualitätskontrollmusters Testbereich für die Prüfung der räumlichen angezeigten Dichtewerte) und den Wert für Stufe 2 -...

  • Seite 55: Prüfung Der Räumlichen Auflösung

    Prüfverfahren Automatische Kalibrierung der Druckdichte entsprechend der Beschreibung in „Druckdichte Drucken des Qualitätskontrollmusters (Seite 52). kalibrieren“ (Seite 32). Drucken Sie nach dem Geben Sie nach dem Abschluss des Druckvorgangs Abschluss der Kalibrierung erneut das die auf der LCD-Anzeige des Druckers angezeigten Qualitätskontrollmuster, und überprüfen Sie dann die Dichtewerte ein.

  • Seite 56: Evaluierung Extrem Hoher Und Niedriger (Dunkler Und Heller) Gradienten

    Bereiche mit den extrem niedrigen und weiterhin keine Verbesserung eintritt, wenden Sie sich an hohen Gradienten. Ihren SONY-Händler. Wenn hierdurch weiterhin keine Verbesserung eintritt, wenden Sie sich an Ihren SONY-Händler. Evaluierung extrem hoher und niedriger (dunkler und heller) Gradienten Artefaktprüfung Prüfungshäufigkeit Prüfungshäufigkeit...

  • Seite 57: Aspektprüfung

    1 0.01 Maßnahme Wenn der durch die Division ermittelte Wert für den Aspekt-Testbereich außerhalb des Toleranzbereichs liegt, wenden Sie sich an Ihren SONY-Händler. Qualitätskontrollblatt Das für die grundlegenden Dichteeinstellungen und die Druckdichteprüfung zu verwendende Qualitätskontrollblatt findet sich auf der nächsten Seite.
  • Seite 58 Handbuch zur Mammographie-Qualitätskontrolle...

  • Seite 59: Index

    Index Gammakurve 34 Reinigung Gehäuse Filter 42 Hintere Abdeckung 1 50 Gehäuse 40 Hintere Abdeckung 2 50 Thermodruckkopf 42 Anschlüsse 15 innere Abdeckung 1 51 Reinigungsrolle 41 Aufstellen des Geräts innere Abdeckung 2 51 vertikal 14 obere Abdeckung 50 Ausdrucke vordere Abdeckung 50 Sicherheitshinweise Einstellen der Schärfe der...
  • Seite 60 Einrichtungshandbuch Inhalt Überblick Inhalt dieses Dokuments ........61 Konfiguration Hinweise zur IP-Adresse ........62 Überprüfen der IP-Adresse .......62 Einstellen der IP-Adresse ........62 Abschließende Überprüfung ......66 Flussdiagram für Bildschirm zur Netzwerkkonfiguration ........67...

  • Seite 61: Überblick

    Überblick Inhalt dieses Dokuments Dieses Einrichtungshandbuch enthält Informationen für Systemadministratoren über die im Folgenden aufgeführten Themen, einschließlich der Einrichtungsanleitung zum Anschließen des UP-DF750 (im Folgenden: „das Gerät“) in einem Netzwerk. Das Einrichtungshandbuch besteht aus folgenden Komponenten: • Konfiguration Erklärt das Eingeben der IP-Adresse und andere Konfigurationsschritte, die zum Anschließen des Geräts...

  • Seite 62: Konfiguration

    Überprüfen der IP-Adresse Gehen Sie folgendermaßen vor, um die IP-Adresse zu überprüfen. Schalten Sie den UP-DF750 ein. Drücken Sie die Taste MENU. Der Menübildschirm wird angezeigt. Drücken Sie die Taste F oder f , um den Cursor auf „System Settings“...

  • Seite 63: Bearbeiten Einer Voreinstellung Und Verwenden Des Ergebnisses Als Netzwerkeinstellung

    Drücken Sie die Taste g. Der Menübildschirm „Edit Preset“ wird angezeigt. Der Bildschirm zur Netzwerkkonfiguration wird angezeigt. Drücken Sie die Taste g. Der Bildschirm zur Auswahl der Voreinstellung Im Gerät können bis zu fünf verschiedene (Preset 1 - 5) oder „Temporary“ wird angezeigt. Netzwerkeinstellungen als Voreinstellungen gespeichert Nach Auswahl der Option „Temporary“...
  • Seite 64 Der Bildschirm zur Konfiguration der IP-Adresse wird angezeigt. Hinweis Sie können als AE-Titel alle Zeichenfolgen (wie z. B. „SONY“) verwenden. Sobald eine Zeichenfolge eingestellt wurde, werden jedoch Druckanforderungen, die einen anderen AE-Titel aufrufen, nicht mehr akzeptiert. Damit Anforderung mit beliebigen AE-Titeln akzeptiert werden, muss der AE-Titel leer sein.

  • Seite 65: Aufrufen Einer Voreinstellung Und Verwenden Des Ergebnisses Als Netzwerkeinstellung

    Drücken Sie die Taste EXEC. Die aktuellen Einstellungen von „Preset 2“ werden Der Bildschirm „Save Settings“ wird eingeblendet. angezeigt. Setzen Sie den Cursor auf „YES“, und drücken Sie die Drücken Sie die Taste F oder f , um den Cursor auf Taste EXEC.

  • Seite 66: Abschließende Überprüfung

    Abschließende Überprüfung Überprüfen Sie nach Abschluss des Einrichtungsvorgangs folgendermaßen, ob die Einstellungen ordnungsgemäß implementiert wurden. Verbinden Sie den UP-DF750 mit dem Netzwerk. Schalten Sie den UP-DF750 ein. Laden Sie ein Fach mit blauer Thermofolie. Senden Sie Bilddaten aus dem Anwendungsbereich.

  • Seite 67: Flussdiagram Für Bildschirm Zur Netzwerkkonfiguration

    Flussdiagram für Bildschirm zur Netzwerkkonfiguration Dieses Diagram zeigt den gesamten Ablauf des Einrichtungsvorgangs für das Netzwerk. Verwenden Sie es, wenn Sie zum Beispiel zu einem früheren Bildschirm zurückkehren möchten. Einstellen der IP-Adresse...
  • Seite 68 Sony Corporation...
