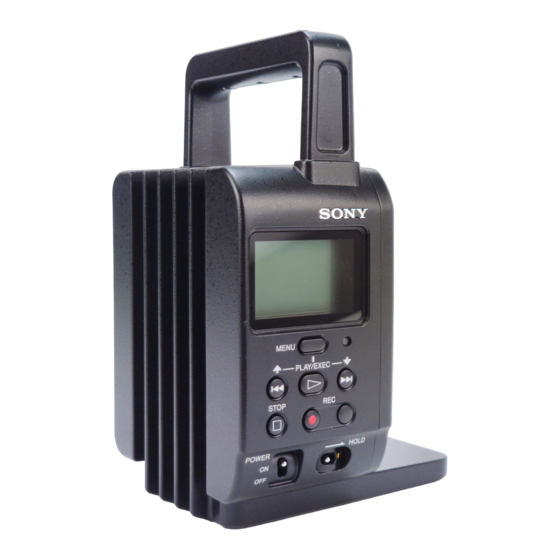

- Seite 1 4-466-489-51(1) Portable Memory Recorder Interface Unit Bedienungsanleitung HXR-IFR5...
-
Seite 2: Übersicht
Übersicht Wenn Sie dieses Gerät an den tragbaren Recorder AXS-R5 anschließen, können von einem Camcorder der Serie NEX-FS700 ausgegebene Signale konvertiert und im RAW-Bildformat der Serie NEX-FS700 auf dem AXS-R5 aufgezeichnet werden. Sie können die auf dem AXS-R5 aufgezeichneten Videos auch mit einfachen Wiedergabefunktionen dieses Geräts wiedergeben lassen. -
Seite 3: Lage Und Funktion Der Teile Und Bedienelemente
Lage und Funktion der Teile und Bedienelemente A LCD-Bildschirm G Taste N/PLAY/EXEC Drücken Sie die Taste N/PLAY/EXEC, um B Taste MENU die Wiedergabe einer aufgezeichneten Datei Drücken Sie die Taste MENU, um den zu starten. Menübildschirm einzublenden. Wenn der Menübildschirm angezeigt wird Wenn Sie den Menübildschirm ausblenden und Sie die Taste N/PLAY/EXEC drücken, möchten, drücken Sie die Taste MENU... - Seite 4 Lage und Funktion der Teile und Bedienelemente (Fortsetzung) M Anschluss SDI IN(RAW) Verbinden Sie diesen Anschluss über ein BNC-Kabel mit der Buchse 3G/HD/SD SDI OUT am Camcorder der Serie NEX-FS700. N Stativgewinde Verwenden Sie ein Stativ mit einer Schraubenlänge von weniger als 5,5 mm.
-
Seite 5: Bildschirmanzeigen
Bildschirmanzeigen Auf der in Klammern ( ) angegebenen Seite finden Sie weitere Informationen. A SYNC REC (16) K Codierung Die REC TRIGGER-Einstellung wird Die Komprimierungsmethode wird angezeigt. angezeigt. L Akkustatus B KEY HOLD Das Symbol erscheint auf dem Bildschirm, Der Akkustatus wird in fünf Stufen angezeigt. wenn der Schalter HOLD aktiviert ist. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....................2 Lage und Funktion der Teile und Bedienelemente ........3 Bildschirmanzeigen .................. 5 Vorbereitungen Schritt 1: Überprüfen des mitgelieferten Zubehörs ........7 Schritt 2: Anschließen des Geräts an den AXS-R5 und einen Camcorder der Serie NEX-FS700 ..............8 Grundfunktionen Aufnahme .................... -
Seite 7: Vorbereitungen
Überprüfen Sie, ob die folgenden Teile mit dem Gerät geliefert wurden. Die Zahl in Klammern gibt jeweils die Anzahl der mitgelieferten Teile an. Portable Memory Recorder Interface Unit (HXR-IFR5) (1) CD-ROM (Manuals for Portable Memory Recorder Interface Unit) (1) Bedienungsanleitung (1) Garantie (1) -
Seite 8: Schritt 2: Anschließen Des Geräts An Den Axs-R5 Und Einen Camcorder Der Serie Nex-Fs700
Schritt 2: Anschließen des Geräts an den AXS- R5 und einen Camcorder der Serie NEX-FS700 Camcorder der Serie NEX-FS700 HXR-IFR5 (dieses Gerät) Akku BNC-Kabel AXS-R5 Drücken Sie die Setzen Sie die Vorsprünge am Entriegelungstaste (1) am AXS- AXS-R5 in die Öffnungen an der R5, so dass der Auswurfhebel Rückseite des Geräts ein (1) und... - Seite 9 Bringen Sie einen Akku am AXS- Stellen Sie den Schalter POWER R5 an oder schließen Sie das ON/OFF an diesem Gerät auf ON. Gleichstromkabel an den Das Gerät schaltet sich ein. Anschluss DC IN am AXS-R5 an. Setzen Sie den Akku in den Akkuanschlussbereich des AXS-R5 ein und schieben Sie den Akku dann nach unten, bis er einrastet.
-
Seite 10: Einsetzen Einer Axs- Speicherkarte
Schritt 2: Anschließen des Geräts an den AXS-R5 und einen Camcorder der Serie NEX-FS700 (Fortsetzung) Abnehmen des Geräts Einsetzen einer AXS- Speicherkarte b Hinweise • Nehmen Sie den Akku vom AXS-R5 ab bzw. trennen Sie das Gleichstromkabel vom Öffnen Sie die Abdeckung, indem Anschluss DC IN am Recorder, bevor Sie den AXS-R5 von diesem Gerät trennen. -
Seite 11: Formatieren Einer Axs- Speicherkarte
Herausnehmen einer AXS- b Hinweise Speicherkarte • Beim Formatieren werden alle Daten auf einer AXS-Speicherkarte gelöscht und können nicht Öffnen Sie die Abdeckung am AXS-R5, wiederhergestellt werden. drücken Sie die Taste EJECT und nehmen Sie die AXS-Speicherkarte heraus. b Hinweise •... -
Seite 12: Grundfunktionen
Grundfunktionen Aufnahme Wenn Sie einen Camcorder der Serie Drücken Sie gleichzeitig die beiden NEX-FS700 angeschlossen haben, können REC-Tasten am Gerät. Sie mit diesem Gerät aufzeichnen. Stoppen der Aufnahme am Camcorder Vergewissern Sie sich, dass die der Serie NEX-FS700 erforderlichen Geräte (Camcorder der Serie NEX-FS700 usw.) Drücken Sie die Taste START/STOP angeschlossen und eingeschaltet... - Seite 13 • Wenn [TC RUN] am Camcorder der Serie NEX-FS700 auf [REC RUN] gesetzt ist, die Aufnahme mit der Taste REC an diesem Gerät gestartet wird und der AXS-R5 sowie der Camcorder der Serie NEX-FS700 die Aufnahme gleichzeitig starten, kann sich der Zeitcode im auf dem AXS-R5 aufgezeichneten Clip dennoch von dem im Camcorder der Serie NEX-FS700 aufgezeichneten Clip unterscheiden.
-
Seite 14: Wiedergeben Eines Aufgezeichneten Videos
Wiedergeben eines aufgezeichneten Videos Tastenfunktionen während der Sie können den auf der AXS-Speicherkarte im AXS-R5 aufgezeichneten Clip mit Wiedergabe einfachen Wiedergabefunktionen wiedergeben lassen. Das Wiedergabesignal wird am Anschluss Stoppen der Wiedergabe. AUX-OUT des AXS-R5 ausgegeben. > Weiter zum nächsten Clip. Halten Sie diese Taste zum Vorwärtsspulen gedrückt. -
Seite 15: Menüsystem
Menüsystem Konfigurieren der Einstellmenüs Über die Menüoptionen auf dem LCD- Bildschirm lassen sich diverse Wählen Sie mit der Taste Einstellungen ändern und detaillierte oder /v die gewünschte > Anpassungen vornehmen. Menüoption aus und drücken Sie Taste MENU Taste N/ dann zum Bestätigen der PLAY/EXEC ausgewählten Option die Taste N/PLAY/EXEC. -
Seite 16: Menüliste
Menüliste Im Folgenden sind die Einstellungen, Einstellwerte und Funktionen zu den einzelnen Menüoptionen aufgeführt. Die Standardeinstellungen sind mit B gekennzeichnet. Menüoptionen Einstellwerte Funktionen CAMERA ID A~Z (BA) Einstellen der Kamera-ID. REEL NUMBER 001~999 (B001) Einstellen der Bandnummer. DELETE CLIP Löschen aller Inhalte eines einzelnen auf dem Aufnahmemedium aufgezeichneten Clips. -
Seite 17: Störungsbehebung
2 Trennen Sie das Gerät von der Stromquelle, schließen Sie die Stromquelle nach etwa 1 Minute wieder an und schalten Sie das Gerät wieder ein. 3 Setzen Sie das Gerät mit [ALL RESET] zurück (S. 16). 4 Wenden Sie sich an Ihren Sony-Händler oder Ihre lokale autorisierte Sony- Kundendienststelle. Stromversorgung Das Gerät erwärmt sich. -
Seite 18: Hinweise Und Warnanzeigen
Problem selbst beheben. Wenn sich das (Warnanzeige für nicht Problem auch nach einigen Versuchen nicht kompatible Speicherkarten) beheben lässt, wenden Sie sich an Ihren • Es ist eine nicht kompatible Sony-Händler oder Ihre lokale autorisierte Speicherkarte eingesetzt. Sony-Kundendienststelle. - (Warnanzeige für E (Akkuladungswarnung) schreibgeschützte Speicherkarten) Blinkt langsam •... -
Seite 19: Weitere Informationen
Weitere Informationen Aufnahmeformate und AUX-OUT-Ausgabe AUX-OUT-Ausgabeformat Aufnahme- Aufnahme Wiedergabe format Bild Zeitcode Bild Zeitcode 4K-60p 1920 × 1080 60i 1920 × 1080 60i 4K-30p 1920 × 1080 60i 1920 × 1080 30p 4K-24p 1920 × 1080 24p 1920 × 1080 24p 4K-50p 1920 ×... -
Seite 20: Clip-Benennungssystem
Clip-Benennungssystem Im Separat-Modus erhält jeder mit diesem z Tipps Gerät aufgezeichnete Clip einen • Wenn auf einer AXS-Speicherkarte Clipnamen, der sich von dem am aufgezeichnete Clips vorhanden sind, erhalten nachfolgende Clips einen Namen, der im Camcorder der Serie NEX-FS700 Hinblick auf den letzten Clip auf der Karte eingestellten Namen unterscheidet. -
Seite 21: Aufnahmedauer Von Filmen
Aufnahmedauer von Filmen Ungefähre Aufnahme-/ Geschätzte Aufnahmedauer von Wiedergabedauer mit dem am Filmen AXS-R5 angebrachten Akku Bei Verwendung der Speicherkarte Ungefähr verfügbare Dauer bei AXS-512S24 Verwendung eines BP-FL75. (Einheit: Minuten) Dauer bei ununterbrochener 2048 × 1080/24p Aufnahme 2048 × 1080/60p (Einheit: Minuten) 4096 ×... -
Seite 22: Umgang Mit Dem Gerät
Gehäuse gelangen, trennen Sie das Gerät von Verdünner, Benzin, Alkohol, keine chemisch der Netzsteckdose und lassen Sie es von Ihrem imprägnierten Reinigungstücher, keine Sony-Händler überprüfen, bevor Sie es wieder Repellents (Insektenabwehrmittel), keine benutzen. Insektizide und keine Sonnenschutzmittel. • Gehen Sie sorgsam mit dem Gerät um, zerlegen –... -
Seite 23: Technische Daten
(einschließlich AXS-R5, AXS- Betriebsspannung Speicherkarte und Akku (BP-FL75)) 11 V Gleichstrom - 17 V Gleichstrom Durchschnittliche Leistungsaufnahme (nur HXR-IFR5, über DC IN 16,8 V am AXS-R5) 5,0 W bei SDI IN(RAW)- Eingangssignalen mit 4K/60p 4,9 W bei SDI IN(RAW)- Eingangssignalen mit 4K/50p Betriebstemperatur 0 °C bis 40 °C... -
Seite 24: Index
Index Akku ........8 Anschließen ......8 Aufnahme ......12 Aufnahmedauer ....21 Bildschirmanzeigen ....5 Clipname ......20 Hinweise und Warnanzeigen ..........18 Konfigurieren der Menüs ..15 Menü........15 Menüliste ......16 Mitgeliefertes Zubehör ...7 Speicherkarte ......10 Formatieren ....11 Herausnehmen....11 Störungsbehebung ....17 Technische Daten ....23 Vorbereitungen.......7 Wiedergabe......14... - Seite 25 © 2013 Sony Corporation...
