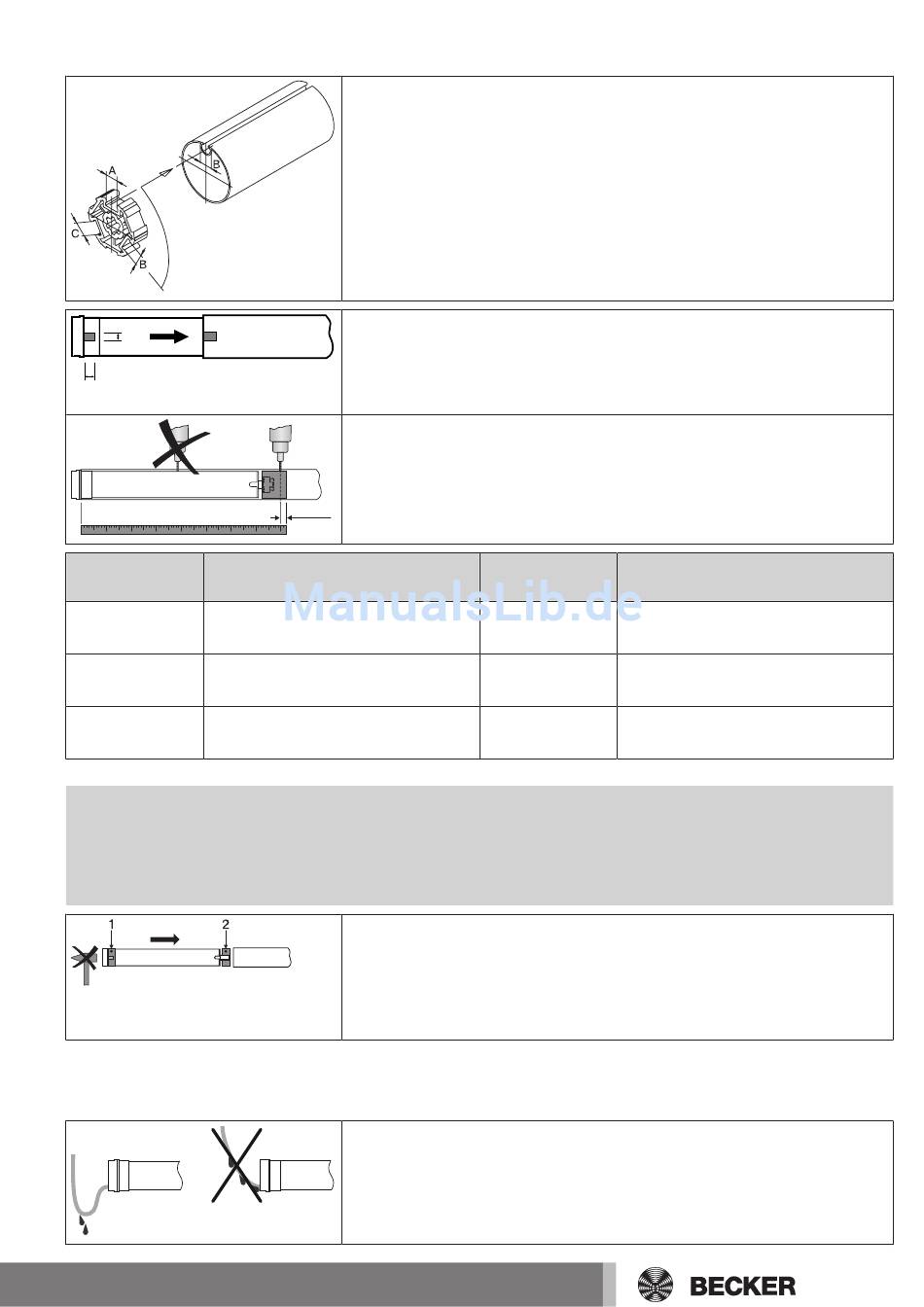

Montage des Antriebs in der Welle

Y
X
Antriebsgröße
[mm]
Ø 35-Ø 45
Ø 58
Ø 58
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die
Wickelwelle fallen gelassen werden! Die Befestigung des Panzers ist nur mittels Federn
oder starre Wellenverbinder möglich. Wir empfehlen mindestens 3 Stück pro Meter Wi-
ckelwelle zu verwenden.
Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An-
trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker.
Positionieren Sie die Wickelwelle so, dass der Rollladenpanzer mittels Federn befestigt werden kann oder montieren Sie die star-
ren Wellenverbinder nach Herstellerangaben.
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit-
nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen.
Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen
passgenauen Einbau des Antriebs.
Bei Rundwellen:
Messen Sie den Nocken des Laufringes (X, Y) aus. Anschließend klinken Sie das Rohr
auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben
werden kann. Der Nocken des Laufringes darf zur Welle kein Spiel haben.
Um eine sichere Übertragung des Drehmomentes bei Rundwellen sicherzustellen,
empfehlen wir den Mitnehmer mit der Welle zu verschrauben (siehe nachfolgende
Tabelle).
ACHTUNG! Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs
bohren!
-10 mm
Mitnehmer
Alle
Aluminiummitnehmer
Druckgussmitnehmer
Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2).
Falls der Ring mehrere Nuten besitzt, wählen Sie die passgenaue Nut aus und schie-
ben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mit-
nehmer (2) formschlüssig in die Welle ein. Achten Sie auf guten Sitz des Ringes und
des Mitnehmers in der Welle.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An-
schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen.
Decken Sie scharfe Kanten ab.
Drehmoment
Befestigungsschrauben
max. [Nm]
bis 50
bis 120
bis 120
(4 Stück)
Blechschraube
Ø 4,8 x 9,5 mm
Senkschraube
M8 x 16 mm
Blechschraube
Ø 6,3 x 13 mm
11
