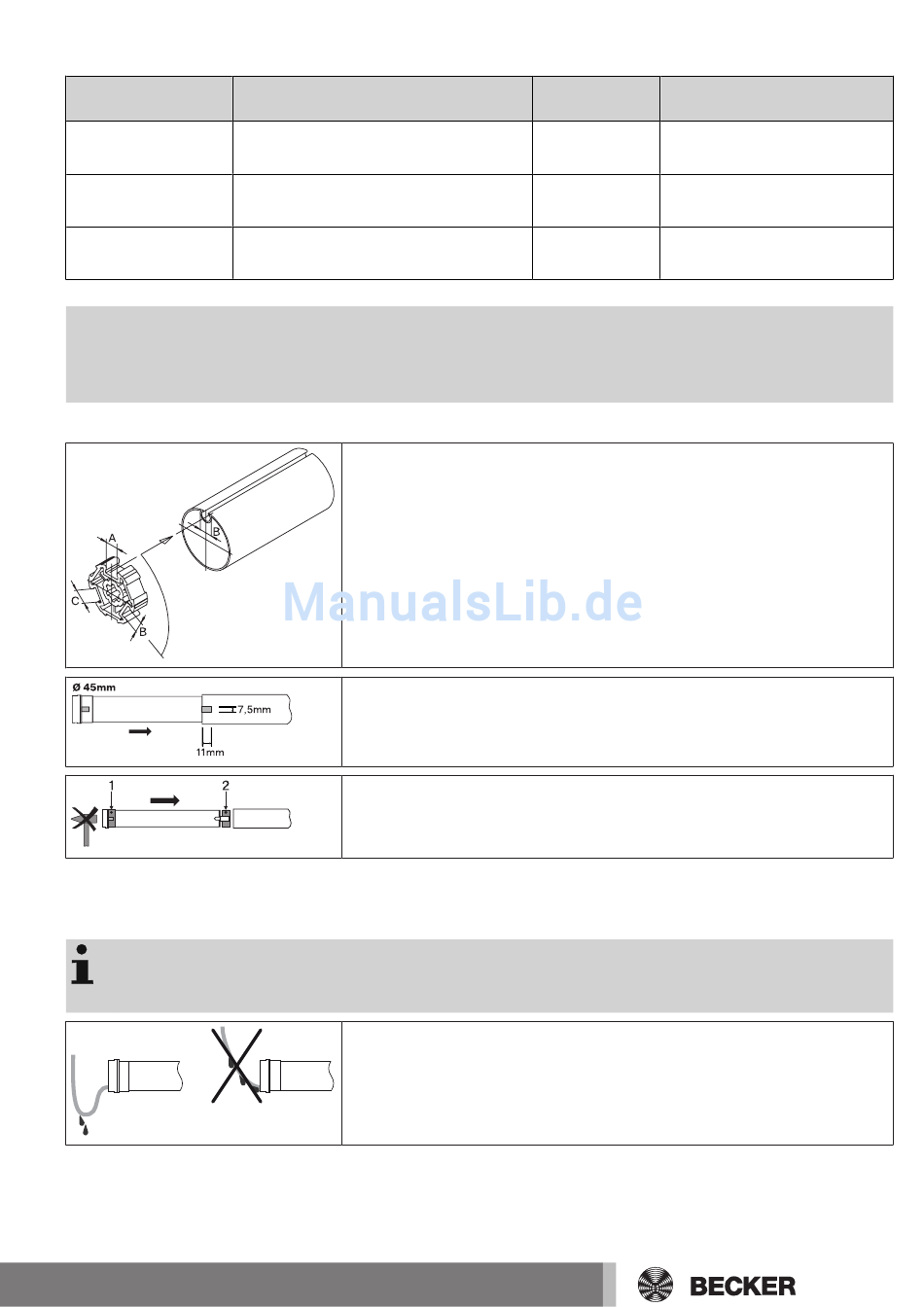

Verbinden des Mitnehmers mit der Wickelwelle Ø45
Antriebsgröße
[mm]
Ø 45
Ø 45
Ø 45
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die
Wickelwelle fallen gelassen werden! Die Befestigung des Panzers ist nur mittels Federn
oder starre Wellenverbinder möglich.

Montage des Antriebs in der Welle

Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An-
trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker.
Positionieren Sie nach dem Einlernen des Senders die Wickelwelle so, dass der Rollladenpanzer mittels Federn eingehängt wer-
den kann, oder montieren Sie die Hochschiebesicherung gemäß Herstellerangabe.
Bei Verwendung von Federn/Hochschiebesicherungen empfehlen wir mindestens 3 Stück,
bei längeren Wellen sind 3 Federn/Hochschiebesicherungen pro Meter Wickelwelle zu ver-
wenden.

Quittierung des Antriebs

Der Antrieb quittiert jeden Einlern-, Programmier- oder Löschvorgang akustisch. Dabei führt der Rohrantrieb eine kaum wahr-
nehmbare Bewegung durch, die als einmaliges oder mehrmaliges Klacken hörbar ist.
Wickelwellen-Ø
[mm]
50 - 70 mm Kunststoffmitnehmer
50 - 85 mm Kunststoffmitnehmer
für Hindernisserkennung
50 - 85 mm Druckgussmitnehmer
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit-
nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen.
Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen
passgenauen Einbau des Antriebs.
Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Laufringes
mit in die Welle geschoben werden kann. Der Nocken des Laufringes darf zur Welle
kein Spiel haben.
Montieren Sie den Rohrantrieb mit entsprechendem Laufring (1) und Mitnehmer (2).
Schieben Sie den Rohrantrieb mit dem vormontierten Laufring und Mitnehmer form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Laufringes und des Mitneh-
mers in der Welle.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An-
schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen.
Decken Sie scharfe Kanten ab.
Drehmoment
Befestigungsschrauben
max. [Nm]
Mitnehmer (4 Stück)
25
40
50
Blechschraube
Ø 4,8 x 9,5 mm
Blechschraube
Ø 4,8 x 9,5 mm
Blechschraube
Ø 4,8 x 9,5 mm
9
