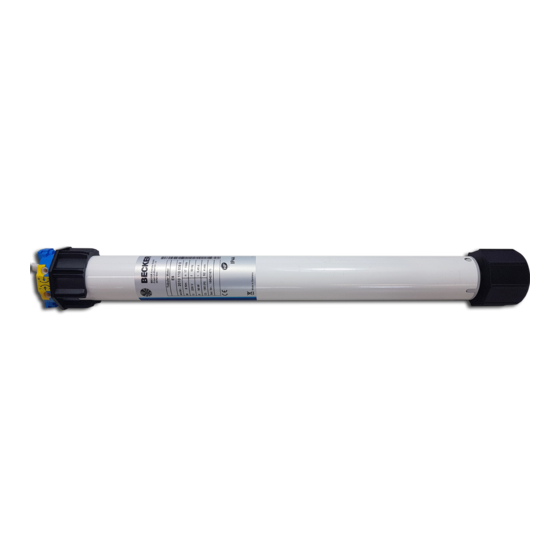

E8 - E30
Ausführung: M
de
Montage- und Betriebsanleitung
Rollladenantriebe mit mechanischer Endabschaltung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Verwandte Anleitungen für Becker E8
Inhaltszusammenfassung für Becker E8
- Seite 1 E8 - E30 Ausführung: M Montage- und Betriebsanleitung Rollladenantriebe mit mechanischer Endabschaltung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...
- Seite 2 Montage- und Betriebsanleitung Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 3 Sicherheitshinweise ................................4 Bestimmungsgemäße Verwendung ............................6 Montage ..................................... 6 Montage des Antriebes .............................. 6 Montage des Mitnehmers mit Mitnehmersicherung ...................... 6 Sichern des Antriebes gegen axiales Verschieben ......................7 Verbinden des Mitnehmers mit der Wickelwelle Ø45 .....................
- Seite 3 Inhalt Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: ▪ Für den Einsatz im Rollladenbereich ▪ Leichte Endschaltereinstellung am Antrieb ▪ Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladen- und Sonnenschutzanwendungen Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Erläuterung Piktogramme Vorsicht Bezeichnet eine mögliche gefährliche Situation.
- Seite 4 Montage- und Betriebsanleitung Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Diese Anleitung aufbewahren. VORSICHT Wichtige Sicherheitshinweise für den Benutzer. Nichtbeachten kann zu ernsthaften Verletzungen führen. Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstallatio‐ ▪...
- Seite 5 VORSICHT Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Nichtbeachten kann zu ernsthaften Verletzungen führen. Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Si‐ ▪ cherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen berücksichtigen kann.
- Seite 6 Montage- und Betriebsanleitung Bestimmungsgemäße Verwendung Die Rohrantriebe der Typen E8 – E30 sind ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Verwenden Sie aus‐ schließlich das für den Rohrantrieb geeignete Wandlager mit Raste zur Befestigung des Rohrantriebkopfes im Kasten. Dieser Rohrantriebstyp darf nicht im explosionsgefährdeten Bereich eingesetzt werden.
- Seite 7 Sichern des Antriebes gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben. -10 mm ACHTUNG Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren! Verbinden des Mitnehmers mit der Wickelwelle Ø45 Antriebsgröße Wickelwellen-Ø...
- Seite 8 Montage- und Betriebsanleitung Die Inbetriebnahme kann mit der Schaltergarnitur (Art.-Nr. 4901 002 158 0) oder dem vorgesehenen Bedienelement erfolgen. Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen der Schaltergarnitur bzw. des Bedienelements und schalten Sie die Netzspannung ein. Prüfen Sie die Fahrtrichtung. Wenn die Fahrtrichtung des Behanges nicht mit dem Bedienelement übereinstimmt, tauschen Sie die Anschlusslitzen schwarz und braun des Rohrantriebes miteinander.
- Seite 9 HINWEIS Hinweis für Rollladenanwendung Montieren Sie keine mechanischen Anschläge, um eventuelle Längenänderungen des Rollladenpanzers zu be‐ rücksichtigen. Sichern Sie die einzelnen Lamellen gegen seitliches Verschieben. Achten Sie bei der Inbetriebnahme und bei späterem Gebrauch auf einen leichtgängigen und störungsfreien Lauf des Rollladenpanzers in AUF- und AB-Richtung. Funktionsprüfung Lassen Sie zur Endkontrolle den Behang nochmals in beide Richtungen bis zur Endlage laufen.
- Seite 10 Montage- und Betriebsanleitung Entsorgung Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. Informieren Sie sich über die in Ih‐ rem Land gültigen Verordnungen der Recycling- oder Entsorgungssysteme für dieses Produkt. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Technische Daten Ø45 Nennmoment (Nm) Abtriebsdrehzahl (min...
- Seite 11 Anschlussbeispiele Bedienung mit Einzeltaster 230V Einzeltaster...
- Seite 12 Montage- und Betriebsanleitung Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...
- Seite 13 Konformitätserklärung...
- Seite 14 Montage- und Betriebsanleitung...
- Seite 16 2010 300 501 0 27.02.2012...
