Montage

6.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Circuits aller et retour de l'installation de chauffage
Écoulement des condensats
Ligne de commande au régulateur de pompe à chaleur
Alimentation électrique
6.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur ont des
filetages extérieurs 1 1/4". Les flexibles à raccorder sont sortis
du bas de l'appareil. Lors du raccordement à la pompe à chaleur,
bloquer les raccords avec une clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés, des restes de matériaux
d'étanchéité ou autres. Une accumulation de dépôts dans le con-
denseur risque d'entraîner une panne totale de la pompe à cha-
leur.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et testée sous pression.
Débit minimum d'eau de chauffage
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, le débit d'eau de chauffage minimum de la pompe à cha-
leur doit être garanti, ce qui est tout à fait réalisable en montant
un distributeur sans pression différentielle.
Protection antigel
Dans le cas de pompes à chaleur exposées au gel, il convient de

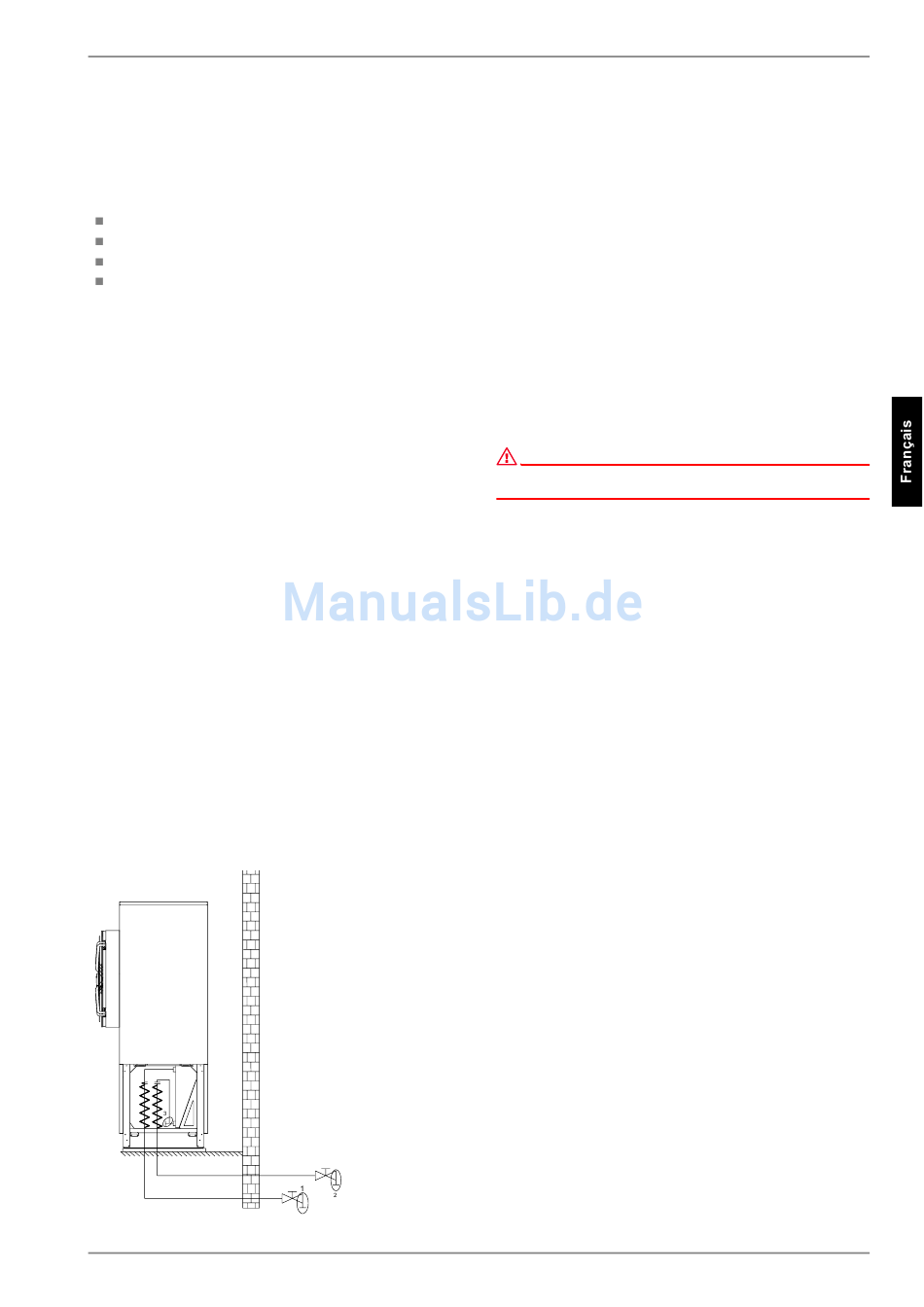

prévoir une vidange manuelle (voir figure ci-dessous). La fonc-
tion de protection antigel du régulateur est activée dès que le ré-
gulateur et les circulateurs de chauffage sont prêts à fonctionner.
L'installation doit être vidangée en cas de mise hors service de la
pompe à chaleur ou de coupure de courant. Pour des installa-
tions de pompe à chaleur qui pourraient être victimes de pannes
de courant non décelables (maison de vacances), le circuit de
chauffage doit fonctionner avec une protection antigel appro-
priée.
www.dimplex.de
6.3 Branchements électriques
Le raccordement de puissance de la pompe à chaleur s'effectue
par un câble 4 fils disponible dans le commerce.
Le câble doit être mis à disposition par le client et la section du
conducteur doit être choisie en fonction de la consommation de
puissance de la pompe à chaleur (voir annexe Informations sur
les appareils) et selon les prescriptions VDE, EN et VNB (exploi-
tant réseau) concernées.
Pour l'alimentation en puissance de la pompe à chaleur, prévoir
un débranchement de tous les pôles avec au moins 3 mm
d'écartement d'ouverture de contact (par ex. sur le contacteur de
blocage de la société d'électricité ou sur le contacteur de puis-
sance), ainsi qu'un coupe-circuit automatique tripolaire, avec dé-
clenchement simultané de tous les conducteurs extérieurs (in-
tensité de déclenchement conforme aux informations sur les
appareils). Lors du raccordement, garantir la rotation à droite du
champ magnétique de l'alimentation de charge.
Ordre des phases : L1, L2, L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : le compresseur peut
être endommagé si le sens de rotation est le mauvais.
La tension de commande est amenée via le régulateur de pompe
à chaleur.
L'alimentation en courant du régulateur de pompe à chaleur avec
230 V AC-50 Hz s'effectue conformément aux instructions de
service se rapportant au régulateur (protection par fusibles
16 A).
La ligne de commande (non fournie) est reliée à l'aide des deux
connecteurs rectangulaires au régulateur de pompeà chaleur.
Dans la pompe à chaleur, utiliser le connecteur se trouvant direc-
tement sur le socle de l'appareil à proximité immédiate du trou de
passage pour câbles à travers le sol. Des instructions plus préci-
ses se trouvent dans les instructions d'utilisation du régulateur
de pompe à chaleur.
Pour des informations plus détaillées, voir schémas électriques
en annexe.
