Zuluftsysteme (C43, OC43x, C53, OC53x, C63, OC63x, C83, OC83x)

8 Zuluftsysteme (C
43
OC , C , OC
63x 83 83x
Nur die in der folgenden Tabelle aufgeführten Zuluftsysteme sind
zugelassen (auch eine Kombination beider Systeme).
Luftschlauch Santo SL DN63
flexibler Luftschlauch, 4 m lang, inklusive
1)
Schlauchverbinder und
2 Spezialschlauchschellen
Kunststoffstecksystem DN60
lieferbar sind gerade Stücke in den Längen
1)
250, 250 , 500, 1000, 1500, 2000 mm,
45°- und 90° Bögen sowie ein
1)
Schalldämpfer
1) Mit Messöffnung
2) Mit Schalldämpfer maximal 4 m
Tab. 14 Zugelassene Zuluftsysteme (Zubehör)
Die zulässige Länge des Zuluftsystems reduziert sich beim Kunststoff-
stecksystem DN60 um:
• 1,0 m je 45°-Bogen
• 1,5 m je 90°-Bogen
• 4 m je 1 m Luftschlauch (bei Kombination)
• 15 m bei Einsatz des Schalldämpfers
Maximal verfügbarer Unterdruck am Ansaugschlauch des Kessels:
200 Pa.
Schalldämpfer
Wenn die Zuluft über einen Außenwandanschluss angesaugt wird,
empfehlen wir den Einsatz des Schalldämpfers. Wenn die Zuluft über
Dach angesaugt wird, kann auf den Schalldämpfer verzichtet werden.
12
, OC , C , OC , C
43x 53 53x 63
)
Maximale Länge ab
Kesselrückwand
[m]
2)
8
35
, 9

Transport

VORSICHT:
Verletzungsgefahr durch das Tragen schwerer Lasten!
Falsches Anheben und Tragen schwerer Lasten kann zu Verletzungen
führen.
▶ Transportkennzeichnungen auf den Verpackungen beachten.
▶ Gerät nur an den dafür vorgesehenen Stellen anheben.
▶ Gerät mit einer ausreichenden Anzahl von Personen anheben und
tragen.
- oder -
▶ Geeignete Transportmittel verwenden (z. B. Hubwagen, Sackkarre
mit Spanngurt).
▶ Gerät gegen Verrutschen, Kippen und Herunterfallen sichern.
HINWEIS:
Sachschaden durch Stoßeinwirkung!
Im Lieferumfang sind stoßempfindliche Bauteile enthalten, die bei einem
unsachgemäßen Transport beschädigt werden können.
▶ Vor dem Transport: Sämtliche Bauteile vor Stoßeinwirkungen schüt-
zen.
▶ Transportkennzeichnungen auf den Verpackungen beachten.
HINWEIS:
Sachschaden durch Verschmutzung!
Wenn das Gerät nach dem Auspacken nicht zeitnah installiert wird, kön-
nen ungeschützte Bauteile und Anschlüsse verschmutzen und/oder be-
schädigt werden.
▶ Empfindliche Bauteile bis zur Installation verpackt lassen oder mit
Plastikfolie abdecken.
▶ Kappen auf den Anschlüssen montiert lassen.
▶ Offene Abgasstutzen mit Plastikfolie abdecken.
9.1

Kessel mit einer Sackkarre transportieren

▶ Verpackung auf Unversehrtheit prüfen.
▶ Verpackten Heizkessel auf eine Sackkarre setzen.
▶ Bei Bedarf mit einem Spanngurt [1] sichern.
▶ Kessel zum Aufstellort transportieren.

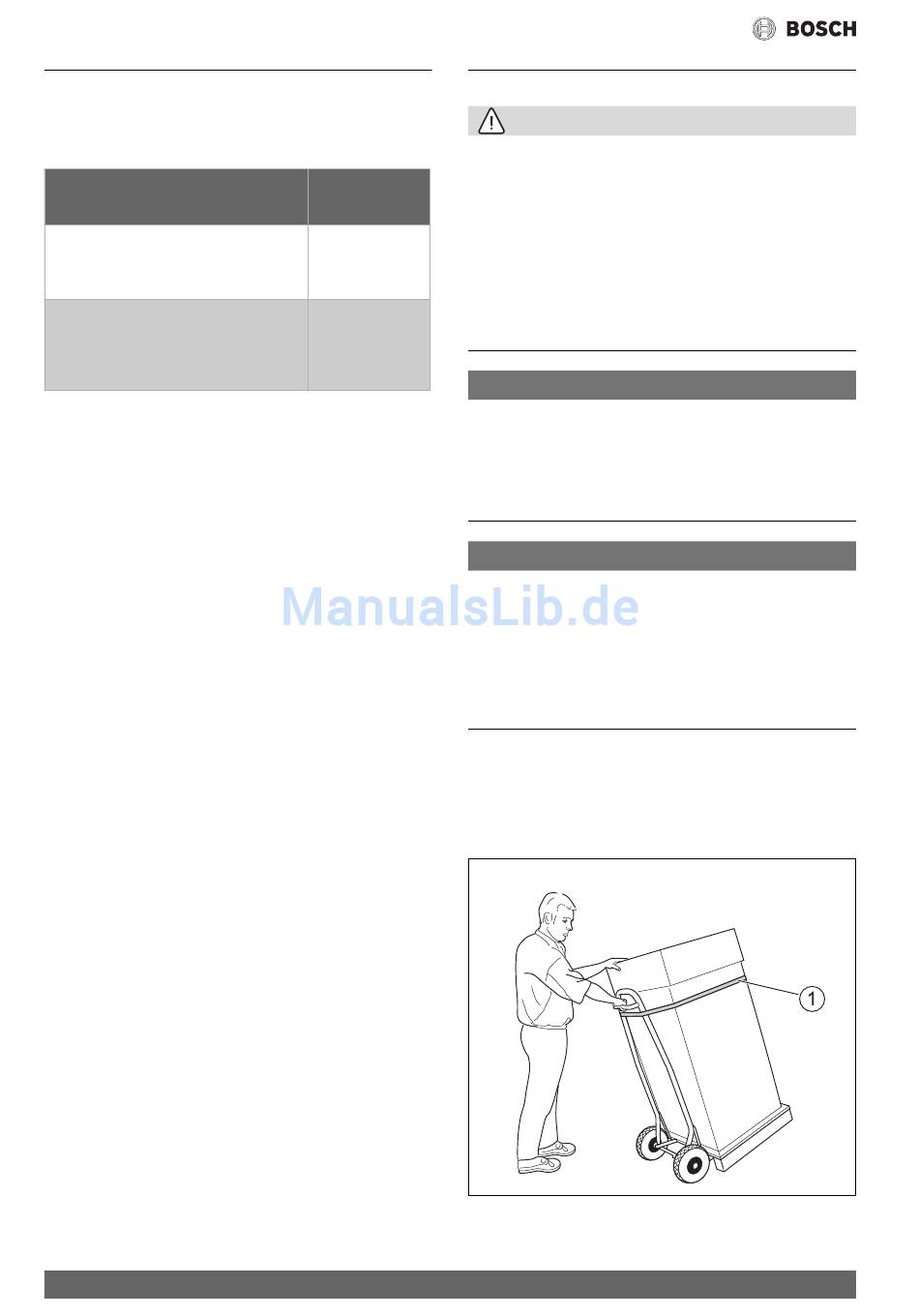

Bild 7 Transport mit Sackkarre
[1] Spanngurt
0010003086-001
