Angaben zum Produkt

2 Angaben zum Produkt
2.1 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.junkers.com
2.2

Produktdaten zum Energieverbrauch

Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs-
anleitung für den Betreiber.

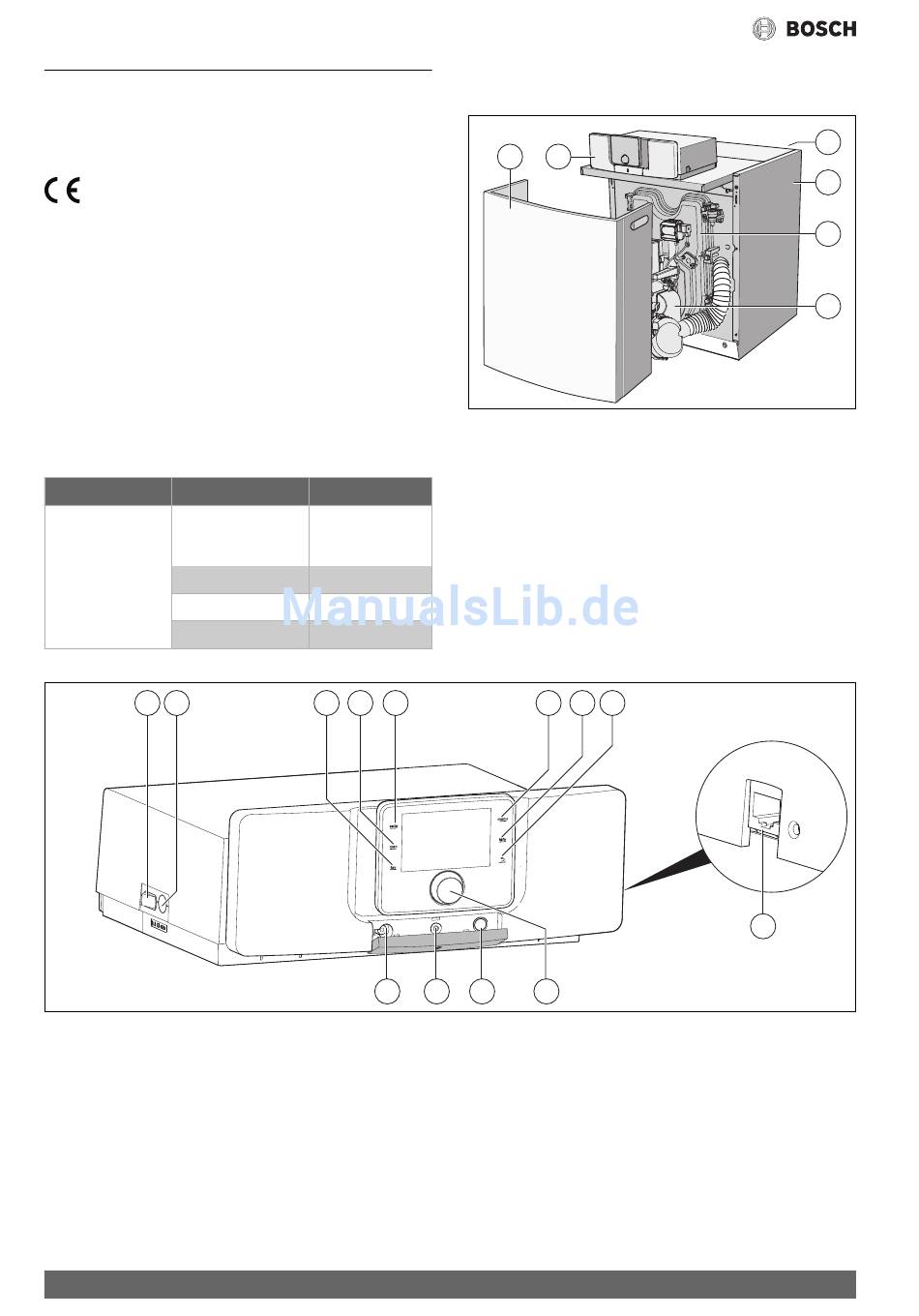

2.3 Produktübersicht
Der OC 7000F 18...49 wird zusammen mit dem Regelgerät MX25 und
der Bedieneinheit CW 400 ausgeliefert.
▶ Bei der Anlieferung die Verpackung auf Unversehrtheit prüfen.
▶ Lieferumfang auf Vollständigkeit prüfen.
▶ Verpackung umweltgerecht entsorgen.

Verpackungseinheit Bauteil

1 Heizkessel Heizkessel montiert
• Mit montiertem Re-
gelgerät
Bedieneinheit CW 400 1 Karton
Stellfüße
Technische Dokumente 1 Folienverpackung
2.3.2 Regelgerät MX25
1 2
Bild 2 Regelgerät MX25 mit Bedieneinheit – Bedienelemente
[1] Hauptschalter
[2] Gerätesicherung 6,3 A
[3] fav-Taste (Favoritenfunktionen)
[4] man-Taste (manueller Betrieb)
[5] auto-Taste (Automatikbetrieb)
[6] menu-Taste (Menüs aufrufen)
[7] info-Taste (Infomenü und Hilfe)
[8] Zurück-Taste
[9] Netzwerkanschluss (RJ45) (nur vorhanden mit IP-Inside Regelge-
räten)
[10] Auswahlknopf
6
Tab. 2
2.3.1
Bild 1
[1]
[2]
[3]
Verpackung
[4]
1 Karton auf Palette
[5]
[6]
1 Folienverpackung
3 4 5
13 12 11
[11] Schornsteinfeger-, Reset- und Notbetrieb-Taste
[12] Status-LED
[13] Anschluss für Service-Key
Das Regelgerät MX25 ermöglicht die Grundbedienung der Heizungsan-
lage.
Dazu stehen folgende Funktionen zur Verfügung:
• Aktivierung Schornsteinfegerbetrieb
• Statusanzeigen für Kessel- und Brennerbetrieb
• Reset von verriegelnden Störungen
• Aktivierung Notbetrieb (Handbetrieb)
Lieferumfang

Heizkessel 7000F 18...49

1 2
7000F 18...49
Brennerhaube
Regelgerät mit Bedieneinheit
Wärmetauschersystem
Verkleidung
Feuerraumtür
Ölbrenner
6 7 8
10
Olio Condens 7000F – 6720887163 (2018/09)
3
4
5
6
0010005792-002
9
0010004473-002
