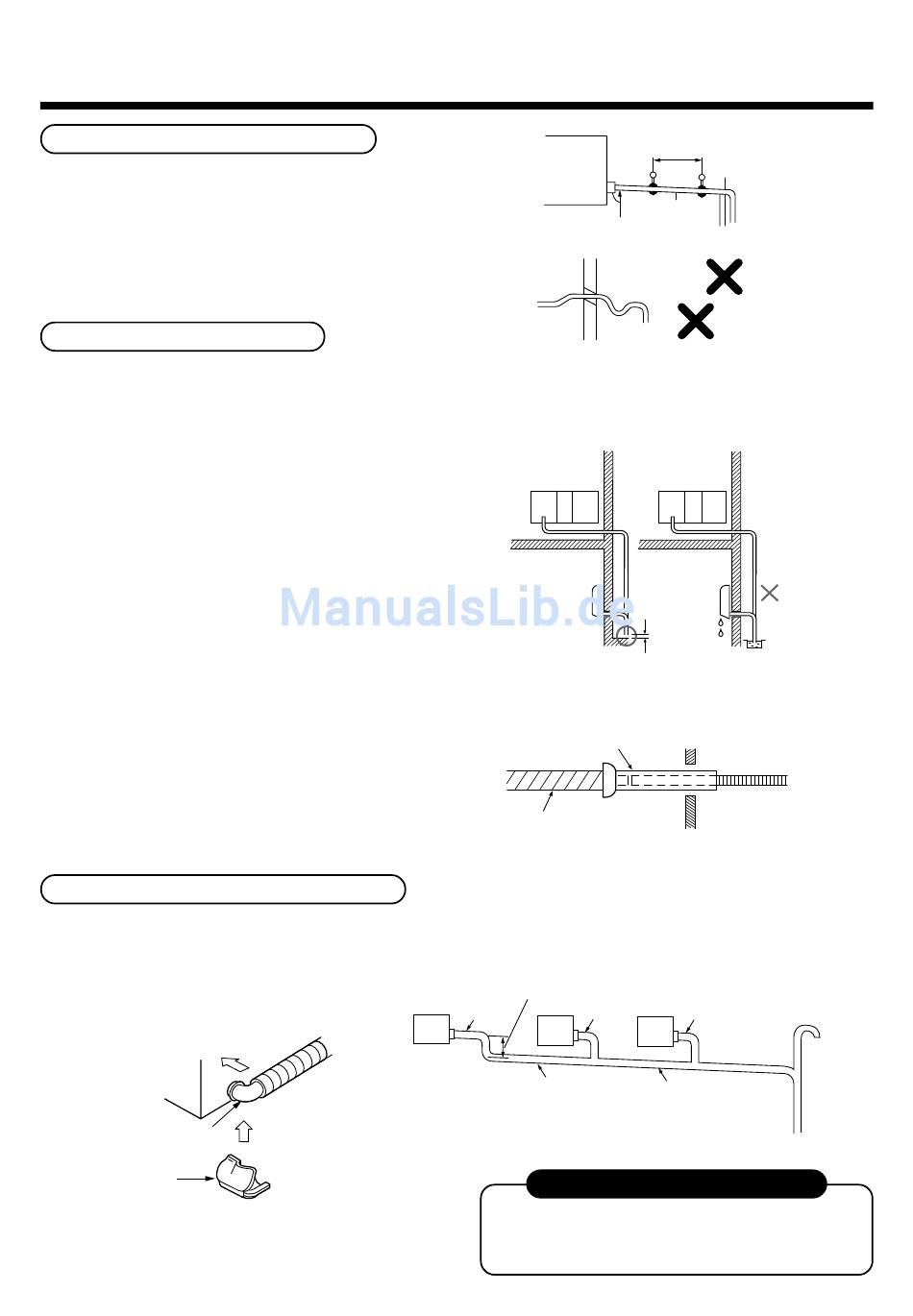

TRABAJOS DE CANALIZACIÓN DE DESAGÜE
Componentes para la canalización
• Si va a colocar los tubos debajo del suelo, utilice tubos
de cloruro vinílico rígido.
(Diám. interior de 20 ó 25 mm)
Canalización y precauciones
• Coloque el lado de desagüe del tubo de manera que
tenga una inclinación descendente. (1/100 o superior)
• Asegúrese de aplicar aislante térmico (polietileno
expandido con un grosor de 10 mm o superior) en los
tubos que recorren la habitación.
• Adhiera las áreas de conexión con un producto de
cloruro vinílico para evitar fugas de agua.
• Sujete los tubos con un soporte de suspensión para
no aplicar fuerza a las secciones de conexión del tubo
y para que el tubo no se ondule con los tubos
conectados.
NOTAS:
• No permita aflojamiento o separaciones en la mitad de
los tubos.
• Coloque los tubos de manera que el extremo del tubo
de desagüe no esté sumergido en agua y mantenga
un espacio de 50 mm o superior respecto a la
superficie.
• Una vez finalizados los trabajos de canalización,
compruebe que el agua se drena correctamente.
• Deberá efectuar un orificio en una inclinación
ligeramente descendente en el lateral exterior.
• Cuando conecte la manguera de desagüe de
extensión, aísle la parte de conexión de la manguera
de desagüe de extensión con un tubo de blindaje.
Conexión de la manguera de desagüe
• Introduzca la manguera de desagüe completamente en el orificio de conexión del depósito de desagüe.
• Aplique aislante térmico de manera segura a la manguera de desagüe con la cubierta de aislamiento térmico acodada.
Introduzca la manguera
completamente
hasta el extremo.
Manguera
de desagüe
Cubierta con
aislamiento
térmico acodada
Asegúrese de
aplicar aislamiento
térmico.
80
Unidad
interior
1/100 o
Aislante
pendiente mayor
térmico
Exterior de
la rosca
Separador
• Tal y como se muestra en la figura, distribuya el
conjunto de tubos del mismo modo que el conducto
del techo, de modo que no se produzca un contraflujo
del agua de descarga desde el tubo principal.
50 mm
o más
Tubo de blindaje (componentes locales)
Interior de
Manguera
la habitación
de desagüe
Con la mayor longitud posible (aprox. 100 mm)
25
25
30 o más
Pendiente
1/100 o superior
Conjunto de desagüe (opcional)
Para la instalación del conjunto de desagüe.
Consulte el manual de instalación suministrado con
el conjunto de desagüe.
1,5 m a 2 m
Escuadra de soporte
No coloque el extremo de la manguera
de desagüe en el interior del agua o en
el canal de desagüe.
Manguera de
desagüe de extensión
25
Tubo de
ventilación
ampliado
