SERVIÇO ELÉTRICO
Para o condicionador de ar que não possua fio de
alimentação.
OBSERVAÇÃO:
Para o método de seleção e conexão dos fios de
alimentação de força, consulte os detalhes no Manual de
Instalação da unidade externa.
CUIDADOS
• Use um disjuntor do tipo que não dispare com ondas
de choque.
• Se é executada uma fiação incorreta/incompleta, isso
poderá provocar um disparo elétrico ou fumaça.
• Prepare a alimentação de força para um uso exclusivo
do consicionador de ar.
• Este produto pode ser ligado às linhas de alimentação.
Conexão nas linhas de alimentação :
Deve ser incluido na alimentação fica um interruptor ou
um disjuntor que desconecte todos os pólos e possua
uma separação de contato no mínimo de 3 mm.
Deve ser usado um bloqueador de curto-circuito ou
interruptores aprovados.
∗ (É usado geralmente um disjuntor que possua a
sensibilidade de 0,1 segundos ou menos e uma
capacidade de aproximadamente 30 mA.)
• Certifique-se de usar as posições especificadas dos
grampos para o fio anexadas ao produto.
• Não danifique ou arranhe o núcleo condutivo e o
isolador interno de força e os cabos de interconexão
quando descascá-los.
• Certifique-se de respeitar os fios na direção da fiação
da unidade externa para a unidade interna (tamanho
do fio e método da ligação elétrica, etc.)
• Use o fio de alimentação e o cabo de interconexão
com a espessura específica, tipo específico e
dispositivos de proteção específicos.
Como realizar a ligação de alimentação
1. Ligue o cabo de conexão ao terminal como identificado
nos respectivos números casados no bloco terminal da
unidade interna e da unidade externa.
H07 RN-F ou 245 IEC 66 (1.0 mm²)
2. Ao ligar o cabo de conexão no terminal da unidade
externa, evite a entrada de água na unidade externa.
3. Isole os fios sem uso (condutores) descascados na bainha
do cabo da conexão com fita PVC. Revista-os de modo
que eles não toquem qualquer parte elétrica ou de metal.
4. Para uma ligação de alimentação inter-unidades, não use
um fio cortado, unido ao outro na sua extensão.

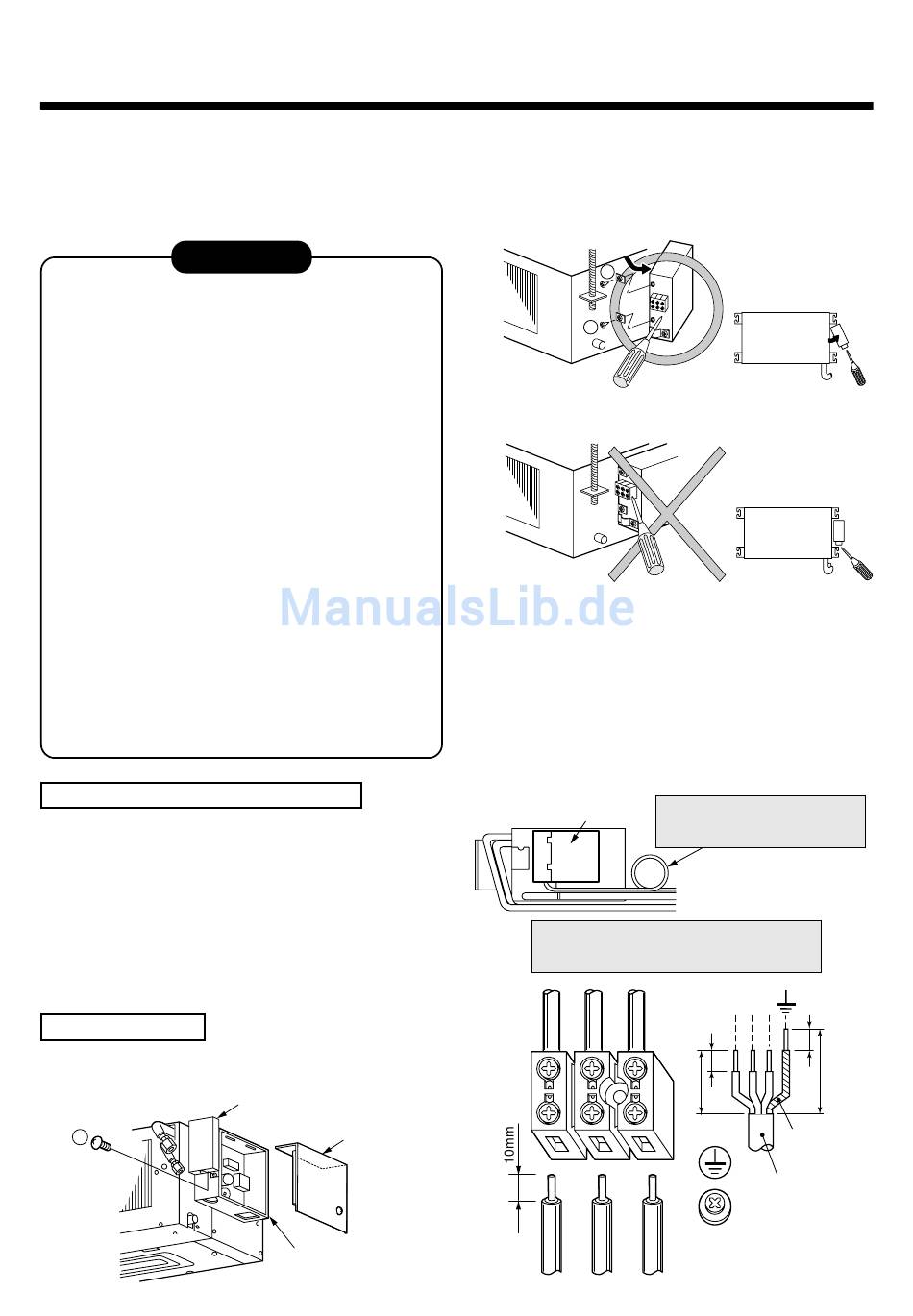

Conjunto de cabos
1. Como mostrado na figura, remova o parafuso
retire a tampa do bloco terminal.
Tampa do bloco terminal
1

e depois
Tampa da caixa
das peças
Caixa das
partes elétricas
100
‚
2. Retire dois parafusos e retire a caixa das peças ao
mesmo tempo que a levanta. Se for realizada uma
ligação incompleta, poderá haver uma deficiência de
contacto, provocando eventualmente choques eléctricos.
Trabalho com a caixa de peças desapertada:
Forma correcta
2
2
Trabalho com a caixa de peças instalada:
Forma incorrecta
3. Descasque as extremidades dos fios de alimentação
(10 mm).
4. Combine as cores dos fios com os números do terminal
nos blocos do terminal das unidades internas e externas
e aperte firmemente os fios nos parafusos nos terminais
correspondentes.
5. Conecte os fios de aterramento aos terminais
correspondentes.
6. Fixe o cabo com o grampo de fio.
7. Fixe a tampa do bloco terminal firmemente com o
parafuso de fixação.
Caixa das
partes elétricas
Faça um laço no cabo achatado na margem do
comprimento, de modo que a caixa das partes
elétricas possa ser retirada durante os reparos.
Vista plana
da unidade
interior
Vista plana
da unidade
interior
Faça um laço.
(Diâmetro: Aprox. 150mm,
Comprimento: 450mm a 500mm)
10
1 2 3
10
40
30
Linha de
aterramento
Cabo de conexão
Use o tipo de
fio especificado
