3 Configuration initiale et démarrage
• La puissance photovoltaïque est insuffisante (le réseau
n'est pas alimenté pendant 10 minutes).
L'onduleur passe alors en mode « Déconnecté du réseau ».
Événement interne de l'onduleur : DEL verte clignotant
#54
L'onduleur attend qu'une condition interne revienne dans la
plage autorisée (par exemple une température trop élevée)
avant de se reconnecter.
Sécurité intégrée : DEL rouge clignotant
#70
Si l'onduleur détecte une erreur dans ses circuits pendant
l'autotest (en mode de connexion) ou en cours de
fonctionnement, il bascule en mode « Sécurité intégrée » et
se déconnecte du réseau. L'onduleur reste en mode
« Sécurité intégrée » jusqu'à ce que la puissance
photovoltaïque soit absente pendant au moins 10 minutes
ou que l'onduleur s'éteigne complètement (côté AC et DC).
3.2 Écran
REMARQUE
L'activation de l'écran peut durer jusqu'à 10
secondes après la mise sous tension.
L'écran intégré à l'avant de l'onduleur permet à l'utilisateur
d'accéder à toutes les informations relatives à l'installation
photovoltaïque et à l'onduleur.
162 STP60-10-IA-xx-10

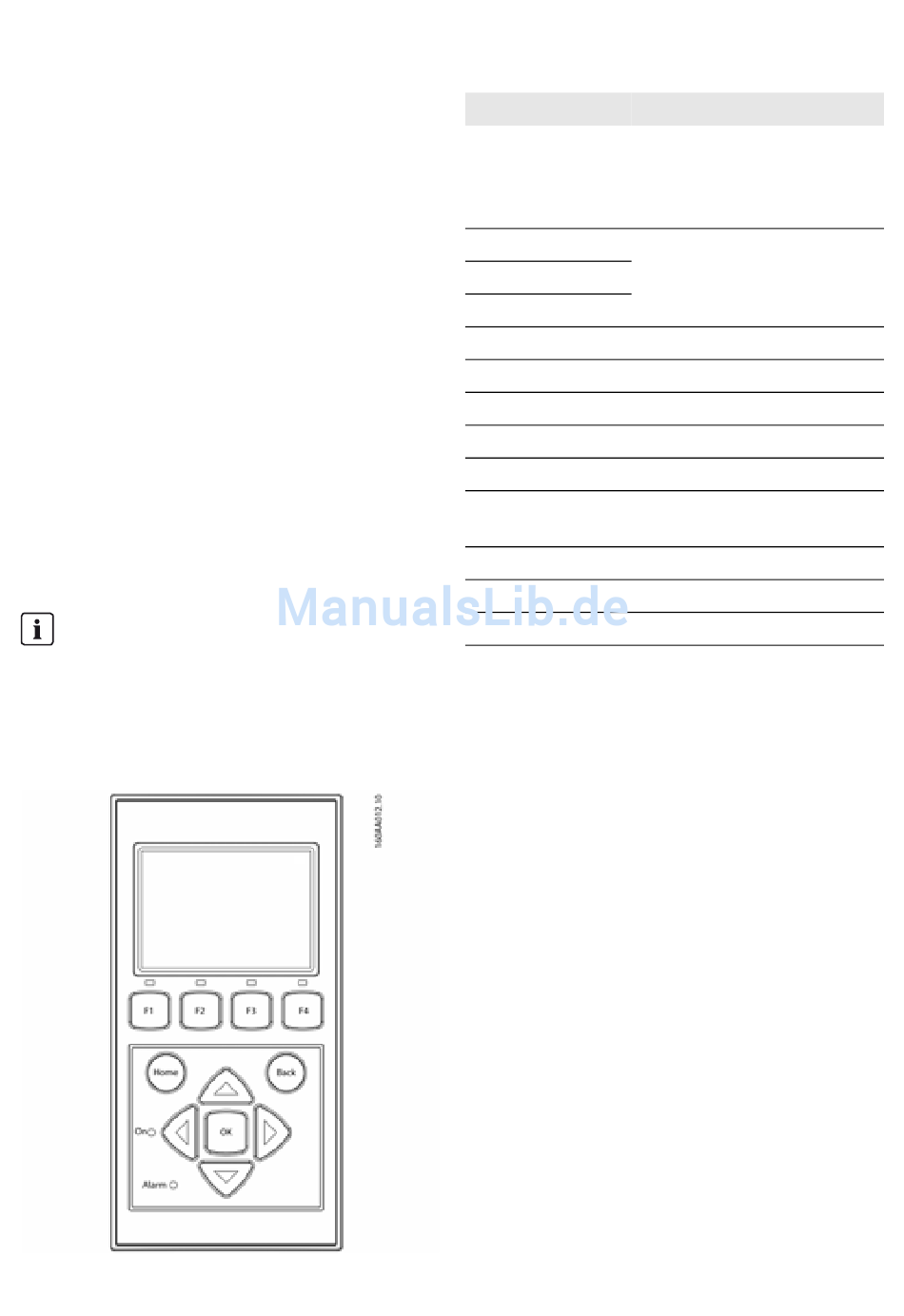

Illustration 3.1 : Écran avec touches et leur fonction
Écran avec touches et leur fonction
Touche
F1
F2
F3
F4
Home
OK
Flèche vers le haut
Flèche vers le bas
Flèche vers la droite
Flèche vers la gauche Faire avancer l'écran sur la
Back
On (DEL verte)
Alarme (DEL rouge)
Tableau 3.2 : Écran avec touches et leur fonction
L'écran est divisé en trois sections :
1. Écran principal
Production actuelle et quotidienne. Cette section
contient :
– Valeur instantanée de la puissance de sortie (kW)
– Rendement du jour (kWh)
– Rendement total (kWh)
– Date du jour
– Heure actuelle
– Mode de fonctionnement (#)
2. Informations sur l'onduleur
Cette section contient :
– Type d'onduleur
– Nom de l'onduleur
– Numéro de série
– Adresse IP
– Adresse MAC du SMA Inverter Manager
– Version du logiciel de l'onduleur
SMA Solar Technology AG
Fonction
Ajuster le niveau de contraste de
l'écran. Utiliser les touches
fléchées haut/bas tout en
appuyant sur la touche F1.
Non utilisée
Retour à l'écran principal
Non utilisée
Aller vers le haut
Aller vers le bas
Faire avancer l'écran sur la droite
gauche
Retour à l'écran principal
Instructions d'installation
