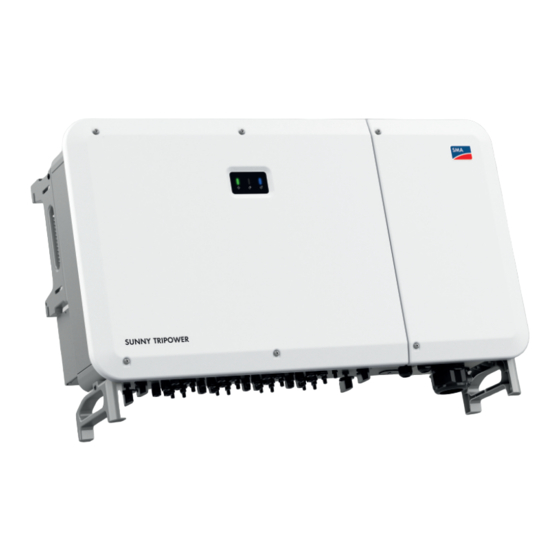

- Seite 1 Betriebsanleitung SUNNY TRIPOWER CORE2 DEUTSCH STP110-60-BE-de-12 | Version 1.2...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 26.10.2021 Copyright © 2021 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung STP110-60-BE-de-12...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... Bestimmungsgemäße Verwendung................Wichtige Sicherheitshinweise ..................10 Lieferumfang................ - Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 8.2.2 Wechselrichter an das öffentliche Stromnetz anschließen ....34 8.2.3 Erdung anschließen ................36 Netzwerkkabel anschließen..................38 DC-Anschluss ......................40 8.4.1 DC-Steckverbinder konfektionieren ............40 8.4.2 PV-Module anschließen................42 8.4.3 DC-Steckverbinder demontieren............44 Inbetriebnahme ................ 47 Vorgehensweise für die Inbetriebnahme ..............
-
Seite 6: Hinweise Zu Diesem Dokument
Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • STP 110-60 (Sunny Tripower CORE2) Zielgruppe Dieses Dokument ist für Fachkräfte und Endanwender bestimmt. Die Tätigkeiten, die in diesem Dokument durch ein Warnsymbol und die Bezeichnung „Fachkraft“ gekennzeichnet sind, dürfen nur von Fachkräften durchgeführt werden. -
Seite 7: Symbole Im Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann. Symbole im Dokument Symbol Erklärung Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher- heitsrelevant ist Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss... -
Seite 8: Benennungen Im Dokument
Benennungen im Dokument Vollständige Benennung Benennung in diesem Dokument Sunny Tripower CORE2 Wechselrichter, Produkt Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation"... -
Seite 9: Sicherheit
Eingriffe können gefährlich sein und zu Personenschäden führen. Darüber hinaus führt der nicht autorisierte Eingriff zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. -
Seite 10: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts. -
Seite 11: Lebensgefahr Durch Stromschlag Beim Berühren Spannungsführender Teile Bei Geöffnetem Produkt
SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile bei geöffnetem Produkt Im Betrieb liegen an den spannungsführenden Teilen und Kabel im Inneren des Produkts hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. -
Seite 12: Lebensgefahr Durch Feuer Und Explosion
2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Produkts ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Produkts ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein. -
Seite 13: Verbrennungsgefahr Durch Heiße Gehäuseteile
SMA Solar Technology AG 2 Sicherheit VORSICHT Verbrennungsgefahr durch heiße Gehäuseteile Während des Betriebs können das Gehäuse und die Gehäusedeckel heiß werden. Der DC- Lasttrennschalter kann nicht heiß werden. • Heiße Oberflächen nicht berühren. • Vor Berühren des Gehäuses oder der Gehäusedeckel warten, bis der Wechselrichter abgekühlt ist. -
Seite 14: Beschädigung Des Wechselrichters Durch Elektrostatische Entladung
2 Sicherheit SMA Solar Technology AG ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über elektrostatische Entladung beschädigen oder zerstören. • Erden Sie sich, bevor Sie ein Bauteil berühren. ACHTUNG Beschädigung des Produkts durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts... -
Seite 15: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Position Anzahl Bezeichnung Wechselrichter Verbindungsstange für Montagehalterung Halterungsteil für Montagehalterung... - Seite 16 3 Lieferumfang SMA Solar Technology AG Position Anzahl Bezeichnung Zweiloch-Dichtungsblock für Kommunikationsklemme mit Einsätzen für Kabeldurchmesser 4,5 mm bis 6 mm und 6 mm bis 8 mm Schnelleinstieg STP110-60-BE-de-12 Betriebsanleitung...
-
Seite 17: Zusätzlich Benötigte Materialien Und Hilfsmittel
SMA Solar Technology AG 4 Zusätzlich benötigte Materialien und Hilfsmittel Zusätzlich benötigte Materialien und Hilfsmittel Material Anzahl Erklärung Profilschiene (Länge: mindestens 1100 mm, Tie- Nur nötig, wenn das Produkt mithilfe fe: maximal 60 mm, Höhe: 50 mm bis 80 mm) einer Profilschiene montiert werden... -
Seite 18: Anzahl Erklärung
4 Zusätzlich benötigte Materialien und Hilfsmittel SMA Solar Technology AG Hilfsmittel Anzahl Erklärung Schlagbohrmaschine mit Bohreinsatz Ø 12 mm Zum Bohren der Bohrlöcher für die und Ø 14 mm Montage Wasserwaage Zum Ausrichten der Montagehalte- rung Gummihammer Nur nötig, wenn die Montage ohne Profilschienen erfolgt: Zur Sicherung der Dehnschrauben für die Montage... -
Seite 19: Produktübersicht
SMA Solar Technology AG 5 Produktübersicht Produktübersicht Produktbeschreibung Abbildung 1: Aufbau des Produkts Position Bezeichnung LEDs Die LEDs signalisieren den Betriebszustand des Produkts. Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dauerhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •... -
Seite 20: Erklärung
5 Produktübersicht SMA Solar Technology AG Symbol Erklärung Warnung vor elektrischer Spannung Das Produkt arbeitet mit hohen Spannungen. Warnung vor heißer Oberfläche Das Produkt kann während des Betriebs heiß werden. Lebensgefahr durch hohe Spannungen im Wechselrichter, Wartezeit von 5 min 5 Minuten einhalten... -
Seite 21: Schnittstellen Und Funktionen
Die Aktivierung von SMA Smart Connected erfolgt während der Registrierung im Sunny Portal. Um SMA Smart Connected zu nutzen ist es nötig, dass das Produkt dauerhaft mit dem Sunny Portal verbunden ist und die Daten des Betreibers und der Fachkraft im Sunny Portal hinterlegt und auf dem aktuellen Stand sind. -
Seite 22: Led-Signale
Der Wechselrichter speist nicht in das öffentliche Stromnetz ein. Rote LED leuchtet Ereignis aufgetreten Wenn ein Ereignis auftritt, wird zusätzlich auf der Benutzeroberflä- che des Produkts oder im Kommunikationsprodukt (z. B. SMA Data Manager) eine konkrete Ereignismeldung und die zugehörige Ereig- nisnummer angezeigt. Blaue LED leuchtet... -
Seite 23: Systemübersicht
SMA Solar Technology AG 5 Produktübersicht Systemübersicht SUNNY TRIPOWER PV-STRINGS RUNDSTEUER- CORE2 NETZBETREIBER EMPFÄNGER SUNNY PORTAL powered by ennexOS DATA MANAGER INTERNET DRITTANBIETER- DIREKT- SCADA-SYSTEM VERMARKTER NETZ- ANALYSATOR TRANSFORMATOR- ÖFFENTLICHES STATION STROMNETZ Ethernet Webconnect Abbildung 2: Aufbau des Systems Betriebsanleitung... -
Seite 24: Montage
6 Montage SMA Solar Technology AG Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. -
Seite 25: Montage An Profilschienen
SMA Solar Technology AG 6 Montage 1000 Abbildung 4: Empfohlene Abstände (Maßangaben in mm) Montage an Profilschienen 6.2.1 Voraussetzungen für die Montage an Profilschienen Anforderungen an den Montageort: ☐ Mindestens 2 Profilschienen für die Montage müssen vorhanden sein. ☐ Der Untergrund des Gestells, an dem die Profilschienen befestigt sind, sollte fest und eben sein (z. -
Seite 26: Produkt An Profilschienen Montieren
6 Montage SMA Solar Technology AG 6.2.2 Produkt an Profilschienen montieren VORSICHT Verletzungsgefahr durch das Gewicht des Produkts Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen. • Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten. - Seite 27 SMA Solar Technology AG 6 Montage 5. Die Dichtungsschrauben an den Seiten des Wechselrichters mit einem Schlitzschraubendreher (4 mm) entfernen. 4x 4x 6. Wenn der Wechselrichter mithilfe von Hebezeug in die Montagehalterung eingehängt werden soll, die Ringschrauben in die 2 oberen Gewindebohrungen auf der rechten und linken Seite des Wechselrichters eindrehen und Hebezeug daran befestigen.
-
Seite 28: Produkt An Einer Wand Montieren
6 Montage SMA Solar Technology AG 8. Den Wechselrichter in die Montagehalterung einhängen. 9. Alle 4 Transportgriffe aus den Gewindebohrungen herausdrehen oder die Ringschrauben des Hebezeugs entfernen und die Dichtungsschrauben mit einem Schlitzschraubendreher wieder reindrehen (4 mm, Drehmoment 2 Nm). - Seite 29 SMA Solar Technology AG 6 Montage Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 4 Schwerlastanker Vorgehen: 1. Die Montagehalterung montieren indem die Halterungsteile mit den Zylinderschrauben (M4x10) an den Enden der Verbindungsstange angeschraubt werden (PH2, Drehmoment 1,5 Nm). 2x 2x 2x 2.
- Seite 30 6 Montage SMA Solar Technology AG 7. Wenn der Wechselrichter ohne Hebezeug in die Montagehalterung eingehängt werden soll, die Transportgriffe bis zum Anschlag in die Gewindebohrungen auf der rechten und linken Seite eindrehen, bis sie bündig mit dem Gehäuse abschließen. Dabei sicherstellen, dass die Transportgriffe nicht verkantet in die Gewindebohrungen eingedreht werden.
-
Seite 31: Kabelfach Öffnen
SMA Solar Technology AG 7 Kabelfach öffnen Kabelfach öffnen Für einige in diesem Dokument beschrieben Handlungen muss das Kabelfach geöffnet werden. Vorgehen: GEFAHR Lebensgefahr durch Stromschlag • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 11, Seite 56). 2. Die beiden Schrauben an der Abdeckung des Kabelfachs mit dem mitgelieferten Innensechsrundschlüssel (TX30) lösen und das... -
Seite 32: Elektrischer Anschluss
8 Elektrischer Anschluss SMA Solar Technology AG Elektrischer Anschluss Übersicht des Anschlussbereichs 8.1.1 Unteransicht COM 1 COM 2 DC SWITCH 1 DC SWITCH 3 COM 3 COM 4 DC SWITCH 2 DC SWITCH 4 Abbildung 6: Gehäuseöffnungen an der Unterseite des Wechselrichters... -
Seite 33: Ac-Anschluss
Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe Auslegungssoftware "Sunny Design" ab Software-Version 2.0 unter www.SMA-Solar.com). Fehlerstrom-Überwachungseinheit: Der Wechselrichter benötigt für den Betrieb keinen externen Fehlerstrom-Schutzschalter. Wenn die örtlichen Vorschriften einen Fehlerstrom-Schutzschalter fordern, muss Folgendes beachtet werden:... -
Seite 34: Überspannungskategorie
8 Elektrischer Anschluss SMA Solar Technology AG Überspannungskategorie: Der Wechselrichter kann an Netzen der Überspannungskategorie III oder niedriger nach IEC 60664-1 eingesetzt werden. Das heißt, der Wechselrichter kann am Netzanschlusspunkt in einem Gebäude permanent angeschlossen werden. Bei Installationen mit langen Verkabelungswegen im Freien sind zusätzliche Maßnahmen zur Reduzierung der Überspannungskategorie IV auf Überspannungskategorie III erforderlich (siehe Technische... - Seite 35 SMA Solar Technology AG 8 Elektrischer Anschluss 7. Die 4 Schrauben der Schutzabdeckung vor dem AC-Anschluss herausdrehen (PH2) und die Schutzabdeckung entfernen. 8. Überwurfmutter der Kabelverschraubung des AC- Anschlusses an der Unterseite des Wechselrichters lösen. 9. Bei einem Kabeldurchmesser von ≥ 47 mm den zusätzlichen Dichtungseinsatz der...
-
Seite 36: Erdung Anschließen
8 Elektrischer Anschluss SMA Solar Technology AG 12. Die Schrumpfschläuche auf den gecrimpten Bereich 4x 4x der Ringkabelschuhe ziehen und mit einem Heißluftfön schrumpfen, so dass sie fest an den Ringkabelschuhen anliegen. 13. Die Leiter mit den Ringkabelschuhen gemäß der 4x 4x Beschriftung für L1, L2, L3 und PE auf die Gewinde... -
Seite 37: Kabelanforderung
SMA Solar Technology AG 8 Elektrischer Anschluss Die benötigte Schraube M6x12 mit Federring und Unterlegscheibe ist im Lieferumfang des Wechselrichters enthalten. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 1 Erdungskabel ☐ 1 Ringkabelschuh M6 ☐ 1 Schrumpfschlauch Kabelanforderung: ☐ Querschnitt des Erdungskabels: mindestens 10 mm² bei Verwendung eines Kupferkabels, mindestens 16 mm²... -
Seite 38: Netzwerkkabel Anschließen
8 Elektrischer Anschluss SMA Solar Technology AG Netzwerkkabel anschließen GEFAHR Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen... - Seite 39 SMA Solar Technology AG 8 Elektrischer Anschluss 3. Die Überwurfmutter von einer der beiden Kabelverschraubungen für Kommunikationskabel abdrehen. 4. Die Überwurfmutter über das Netzwerkkabel führen. 5. Die Zweiloch-Kabeltülle aus der Kabelverschraubung herausnehmen. Je nach Bedarf die Kabeltülle für Kabeldurchmesser von 4,5 mm bis 6 mm oder von 6 mm bis 8 mm aus dem Lieferumfang verwenden.
-
Seite 40: Dc-Anschluss
8 Elektrischer Anschluss SMA Solar Technology AG 12. Wenn der Wechselrichter im Außenbereich montiert ist, Überspannungsschutz für alle Komponenten im Netzwerk installieren. 13. Um den Wechselrichter in ein lokales Netzwerk zu integrieren, das andere Ende des Netzwerkkabels an das lokale Netzwerk anschließen (z. B. über einen Router). - Seite 41 SMA Solar Technology AG 8 Elektrischer Anschluss ☐ Leiterquerschnitt: 2,5 mm² bis 6 mm² ☐ Anzahl Einzeldrähte: mindestens 7 ☐ Nennspannung: mindestens 1000 V ☐ Verwendung von Aderendhülsen ist nicht erlaubt. Vorgehen: 1. Das Kabel 12 mm abisolieren. 2. Abisoliertes Kabel bis zum Anschlag in den DC- Steckverbinder einführen.
-
Seite 42: Pv-Module Anschließen
8 Elektrischer Anschluss SMA Solar Technology AG • Das Kabel entnehmen und erneut mit Schritt 2 beginnen. 5. Überwurfmutter bis zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm). 8.4.2 PV-Module anschließen GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender DC- Kabel Die PV-Module erzeugen bei Lichteinfall hohe Gleichspannung, die an den DC-Kabeln anliegt. - Seite 43 SMA Solar Technology AG 8 Elektrischer Anschluss ACHTUNG Zerstörung des Wechselrichters durch Überspannung Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters überschreitet, kann der Wechselrichter durch Überspannung zerstört werden. • Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters übersteigt, keine PV-Strings an den Wechselrichter anschließen und...
-
Seite 44: Dc-Steckverbinder Demontieren
8 Elektrischer Anschluss SMA Solar Technology AG ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit bei nicht verschlossenen DC-Eingängen Das Produkt ist nur dicht, wenn alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschlossen sind. Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. - Seite 45 SMA Solar Technology AG 8 Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC-Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
- Seite 46 8 Elektrischer Anschluss SMA Solar Technology AG 5. Den Klemmbügel lösen. Dazu einen Schlitz- Schraubendreher in den Klemmbügel einhaken und Klemmbügel aufhebeln (Klingenbreite: 3,5 mm). 6. Das Kabel entnehmen. STP110-60-BE-de-12 Betriebsanleitung...
-
Seite 47: Inbetriebnahme
Wenn der Wechselrichter in einem Kommunikationsgerät erfasst wird, ist das Kommunikationsgerät (z. B. SMA Data Manager) die Einheit zur Konfiguration des Gesamtsystems. Die Konfiguration wird auf alle Wechselrichter in der Anlage übertragen. • Den Wechselrichter in Betrieb nehmen (siehe Kapitel 9.2, Seite 47). - Seite 48 9 Inbetriebnahme SMA Solar Technology AG Vorgehen: 1. Das Kabelfach schließen und Schrauben an der Abdeckung des Kabelfachs festdrehen (TX30, Drehmoment 4,3 Nm). 2x 2x 2. Alle 4 DC-Lasttrennschalter einschalten. 4x 4x 3. Den AC-Leitungsschutzschalter einschalten. ☑ Die grüne LED blinkt. Der Wechselrichter wartet auf die Einspeisebedingungen.
-
Seite 49: Bedienung
SMA Solar Technology AG 10 Bedienung 10 Bedienung 10.1 Aufbau einer Verbindung zur Benutzeroberfläche 10.1.1 Direktverbindung via Ethernet aufbauen Voraussetzungen: ☐ Das Produkt muss in Betrieb genommen sein. ☐ Es muss ein Endgerät (z. B. Computer) mit Ethernet-Schnittstelle vorhanden sein. -
Seite 50: An Der Benutzeroberfläche Anmelden Und Abmelden
10 Bedienung SMA Solar Technology AG ☐ Einer der folgenden Webbrowser muss auf dem Endgerät installiert sein: Chrome (Version 65 oder höher), Internet Explorer (Version 11 oder höher), oder Safari (Version 11 oder höher). Vorgehen: • Den Webbrowser Ihres Endgeräts öffnen, die IP-Adresse des Produkts in die Adresszeile des Webbrowsers eingeben und die Eingabetaste drücken. - Seite 51 SMA Solar Technology AG 10 Bedienung Als Installateur abmelden 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 10.1, Seite 49). 2. Oben rechts das Menü Benutzereinstellungen wählen. 3. In der Dropdown-Liste [Abmelden] wählen. Betriebsanleitung STP110-60-BE-de-12...
-
Seite 52: Aufbau Der Startseite Der Benutzeroberfläche
10 Bedienung SMA Solar Technology AG 10.3 Aufbau der Startseite der Benutzeroberfläche Abbildung 9: Aufbau der Startseite der Benutzeroberfläche (Beispiel) Position Bezeichnung Menü • Übersicht – Allgemeine Informationen Anzeige aktueller Messwerte, des Kommunikationsstatus und der Geräteinformationen • Geräteüberwachung Konfiguration von Einstellungen zum Grid Code und Betriebsparametern •... -
Seite 53: Geräteinformationen
SMA Solar Technology AG 10 Bedienung Position Bezeichnung Auswahl der Sprache • Einstellung der Sprache der Benutzeroberfläche Benutzereinstellungen • Passwort ändern • Abmelden Statusanzeige Die verschiedenen Bereiche zeigen Informationen zum aktuellen Status des Wechselrichters. • Ertrag Anzeige des Energieertrags des Wechselrichters •... -
Seite 54: Länderdatensatz Einstellen
Die Kommunikation per Modbus ist die Voraussetzung für den Betrieb des Wechselrichters mit dem SMA Data Manager M. Der Data Manager M ermöglicht das Monitoring und die Steuerung des Wechselrichters im Sunny Portal. Dazu muss der Wechselrichter per Sunspec Modbus im Data Manager M registriert werden (siehe Betriebsanleitung Data Manager M). -
Seite 55: Maßnahmen Für Datensicherheit Bei Aktivierter Modbus-Schnittstelle
SMA Solar Technology AG 10 Bedienung Maßnahmen für Datensicherheit bei aktivierter Modbus-Schnittstelle Wenn Sie die Modbus-Schnittstelle aktivieren, besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer PV-Anlage zugreifen und diese manipulieren können. Um die Datensicherheit herzustellen, geeignete Schutzmaßnahmen ergreifen, beispielsweise folgende: •... -
Seite 56: Wechselrichter Spannungsfrei Schalten
11 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 11 Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung... - Seite 57 SMA Solar Technology AG 11 Wechselrichter spannungsfrei schalten GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC- Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
- Seite 58 11 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 11. Spannungsfreiheit am AC-Anschluss zwischen L1 und L2, L2 und L3, L1 und L3 und L1 und PE, L2 und PE und L3 und PE mit geeignetem Messgerät feststellen. Dazu die Prüfspitze an die 0 .
-
Seite 59: Ereignismeldungen
SMA Solar Technology AG 12 Ereignismeldungen 12 Ereignismeldungen Ereignismeldungen finden Sie unter der Parametergruppe Extended RO. Das grundlegende Vorgehen zum Ansehen und Ändern von Betriebsparametern ist in einem anderen Kapitel beschrieben (siehe Kapitel 10.5 "Betriebsparameter ändern", Seite 53). Ereignisnummer Meldung, Ursache und Abhilfe Netzüberspannung... -
Seite 60: Niederspannung
12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzunterspannung Die Netzspannung ist niedriger als der eingestellte Schutzwert. Abhilfe: • Warten, bis die Netzspannung wieder im Normalbereich ist. In der Regel wird der Wechselrichter wieder mit dem Versorgungsnetz verbunden, wenn sich die Netzspannung wieder im Normalbereich befindet. -
Seite 61: Netzunterfrequenz
SMA Solar Technology AG 12 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzüberfrequenz Die Netzfrequenz überschreitet die zulässige Obergrenze des Wechselrich- ters. Abhilfe: • Warten, bis die Netzfrequenz wieder im Normalbereich ist. In der Regel wird der Wechselrichter wieder mit dem Versorgungsnetz verbunden, wenn sich die Netzfrequenz wieder im Normalbereich befindet. -
Seite 62: Versorgungsnetzstörung
12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Gerätestörung Im Gerät liegt eine Störung vor. Abhilfe: • Warten, bis der Wechselrichter sich wieder im Normalzustand befindet. • AC-Leitungsschutzschalter und die DC-Lasttrennschalter ausschalten und nach 15 Minuten wieder einschalten, um den Wechselrichter neu zu starten. -
Seite 63: Netzüberspannung
SMA Solar Technology AG 12 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 10-minütige Netzüberspannung Die Netzspannung überschreitet die voreingestellte Wechselstromspannung des Wechselrichters über einen längeren Zeitraum. Abhilfe: • Warten, bis der Wert wieder im Normalbereich ist. In der Regel wird der Wechselrichter wieder mit dem Versorgungsnetz verbunden, wenn sich der Wert wieder im Normalbereich befindet. -
Seite 64: Temperaturstörung
12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Unsymmetrie der Netzspannung Der Wechselrichter erkennt eine unsymmetrische dreiphasige Netzspannung Abhilfe: • Warten, bis der Wert wieder im Normalbereich ist. • Aktuelle Netzspannung messen. Wenn sich die Netzphasenspannungen stark unterscheiden, wenden Sie sich an den Netzbetreiber, um Lösungsvorschläge zu erhalten. -
Seite 65: Niedrige Umgebungstemperatur
SMA Solar Technology AG 12 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Gerätestörung Abhilfe: • Warten, bis sich der Wechselrichter wieder im Normalzustand befindet. • AC-Leitungsschutzschalter und die DC-Lasttrennschalter ausschalten und nach 15 Minuten wieder einschalten, um den Wechselrichter neu zu starten. - Seite 66 12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Gerätestörung Abhilfe: • Warten, bis sich der Wechselrichter wieder im Normalzustand befindet. • AC-Leitungsschutzschalter und die DC-Lasttrennschalter ausschalten und nach 15 Minuten wieder einschalten, um den Wechselrichter neu zu starten.
- Seite 67 SMA Solar Technology AG 12 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Gerätestörung Abhilfe: • Warten, bis sich der Wechselrichter wieder im Normalzustand befindet. • AC-Leitungsschutzschalter und die DC-Lasttrennschalter ausschalten und nach 15 Minuten wieder einschalten, um den Wechselrichter neu zu starten.
- Seite 68 12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe PV[#] abnormal Abhilfe: • Prüfen, ob der x-te PV-String angeschlossen werden muss. Wenn nicht, Ereignis ignorieren. Wenn ja, den Verbindungsstatus prüfen und sicherstellen, dass eine zuverlässige Verbindung besteht. • Sicherstellen, dass die die x-te DC-Sicherung nicht beschädigt ist.
- Seite 69 SMA Solar Technology AG 12 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Strang [#] Verpolungsalarm Abhilfe: • Prüfen, ob am entsprechenden PV-String eine Verpolung vorliegt. Wenn ja, den DC-Schalter öffnen und die Polarität korrigieren, wenn die Sonneneinstrahlung niedrig ist und die String-Stromstärke unter 0,5 A fällt.
- Seite 70 12 Ereignismeldungen SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Strang [#] Verpolungsalarm Abhilfe: • Prüfen, ob am entsprechenden PV-String eine Verpolung vorliegt. Wenn ja, den DC-Schalter öffnen und die Polarität korrigieren, wenn die Sonneneinstrahlung niedrig ist und die String-Stromstärke unter 0,5 A fällt.
-
Seite 71: Wechselrichter Außer Betrieb Nehmen
SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen 13 Wechselrichter außer Betrieb nehmen Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. Voraussetzungen: ☐ Originalverpackung oder Verpackung, die sich für Gewicht und Größe des Produkts eignet, muss vorhanden sein. - Seite 72 13 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 12. Die Überwurfmutter von der Kabelverschraubung für Kommunikationskabel abdrehen. 13. Das Netzwerkkabel durch die Kabelverschraubung für Kommunikationskabel aus dem Gerät führen. 14. Das Netzwerkkabel durch die Überwurfmutter führen. Dabei die Zweiloch-Kabeltülle entfernen.
- Seite 73 SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen 21. Wenn der Wechselrichter ohne Hebezeug aus der Montagehalterung gehoben werden soll, die Transportgriffe bis zum Anschlag in die Gewindebohrungen auf der rechten und linken Seite eindrehen, bis sie bündig mit dem Gehäuse abschließen.
-
Seite 74: Vorgehen Bei Erhalt Eines Austauschgeräts
Im Fehlerfall kann es vorkommen, dass das Produkt ausgetauscht werden muss. In diesem Fall erhalten Sie von SMA Solar Technology AG ein Austauschgerät. Wenn Sie ein Austauschgerät erhalten haben, tauschen Sie das defekte Produkt gegen das Austauschgerät wie im Folgenden beschrieben aus. -
Seite 75: Wartung
ACHTUNG Beschädigung des Wechselrichters durch nicht zugelassene Ersatzteile Wenn für die Wartung Zubehör und Ersatzteile verwendet werden, die nicht von SMA Solar Technology AG zugelassen sind, können Schäden am Produkt entstehen. • Nur von SMA Solar Technology AG zugelassene Ersatzteile verwenden. -
Seite 76: Produkt Reinigen
15 Wartung SMA Solar Technology AG Aufgabe Beschreibung Zeitraum Prüfen der Kabelein- Prüfen, ob alle Kabelverschraubungen ausrei- Alle 12 Monate gänge chend abgedichtet sind. Bei Bedarf Kabelver- schraubungen erneut versiegeln. Prüfen der elektrischen Prüfen, ob alle Kabel ordnungsgemäß ange- Alle 6 bis 12 Monate Anschlüsse... -
Seite 77: Lüfterbaugruppe Einbauen
SMA Solar Technology AG 15 Wartung 3. Die Schraube am Lüfterhalter lösen (PH2). 4. Den Lüfterhalter herausziehen. 5. Die Lüfterbaugruppe mit einer weichen Bürste oder einen Staubsauger reinigen. Falls die Lüfterbaugruppe defekt ist, die Lüfterbaugruppe austauschen. 6. Die neue oder gereinigte Lüfterbaugruppe wieder in den Wechselrichter einbauen (siehe Kapitel 15.4.2, Seite 77). -
Seite 78: Technische Daten
16 Technische Daten SMA Solar Technology AG 16 Technische Daten DC-Eingang Maximale PV-Generatorleistung 165000 Wp STC Maximale Eingangsspannung 1100 V MPP-Spannungsbereich 500 V bis 800 V Bemessungseingangsspannung 585 V Minimale Eingangsspannung 200 V Start-Eingangsspannung 250 V Maximaler Eingangsstrom pro Eingang bei einer 22 A Eingangsspannung < 600 V... -
Seite 79: Schutzeinrichtungen
SMA Solar Technology AG 16 Technische Daten AC-Netzfrequenz* 50 Hz / 60 Hz Arbeitsbereich bei AC-Netzfrequenz 50 Hz 45 Hz bis 55 Hz Arbeitsbereich bei AC-Netzfrequenz 60 Hz 55 Hz bis 65 Hz Leistungsfaktor bei Bemessungsleistung Verschiebungsfaktor, einstellbar 0,8 übererregt bis 0,8 untererregt... -
Seite 80: Klimatische Bedingungen
16 Technische Daten SMA Solar Technology AG Verschmutzungsgrad aller Gehäuseteile Betriebstemperaturbereich -25 °C bis +60 °C Zulässiger Maximalwert für die relative Feuchte, 100 % kondensierend Maximale Betriebshöhe über Normalhöhennull 3000 m (NHN) Typische Geräuschemission 78 dB(A) Verlustleistung im Nachtbetrieb < 5 W Leistungssteuerung / Demand Response (DRED) Kommunikation über Modbus-Schnittstelle... - Seite 81 SMA Solar Technology AG 16 Technische Daten Schrauben für die Befestigung der Montagehal- 35 Nm terung an den Profilschienen (M10x45, SW16) Schrauben für Befestigung des Wechselrichters 4,5 Nm an der Montagehalterung (M5x65, PH3) Schraube für Befestigung der zusätzlichen Er- 6 Nm bis 7 Nm...
-
Seite 82: Kontakt
17 Kontakt SMA Solar Technology AG 17 Kontakt Die Kontaktinformationen Ihres Landes finden Sie unter: https://go.sma.de/service STP110-60-BE-de-12 Betriebsanleitung... -
Seite 83: Eu-Konformitätserklärung
EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com. - Seite 84 www.SMA-Solar.com...
