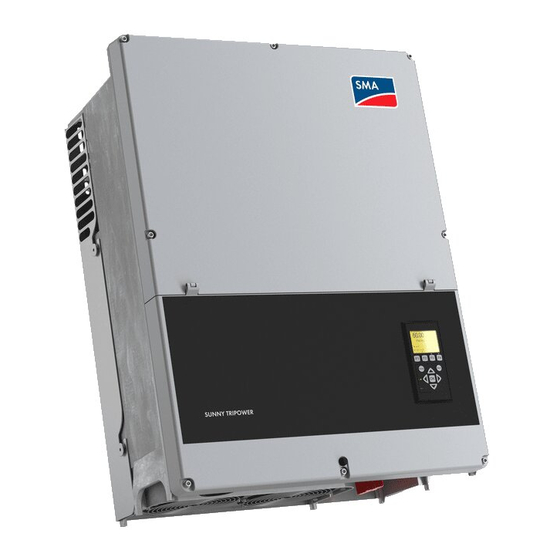

SMA SUNNY TRIPOWER 60 Technische Information
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Wechselrichter
  5. SUNNY TRIPOWER 60
  6. Technische information
SMA SUNNY TRIPOWER 60 Technische Information

SMA SUNNY TRIPOWER 60 Technische Information

Sunspec-modbus-schnittstelle
Vorschau ausblenden Andere Handbücher für SUNNY TRIPOWER 60:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Information
SUNNY TRIPOWER 60 / SUNNY HIGHPOWER PEAK1 /
SUNNY TRIPOWER STORAGE 60
SunSpec
-Modbus
-Schnittstelle
®
®
STP60_SHP75_STPS60-SunSpec_Modbus-TI-de-15 | Version 1.5
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY TRIPOWER 60

Inhaltszusammenfassung für SMA SUNNY TRIPOWER 60

  • Seite 1 Technische Information SUNNY TRIPOWER 60 / SUNNY HIGHPOWER PEAK1 / SUNNY TRIPOWER STORAGE 60 SunSpec -Modbus -Schnittstelle ® ® STP60_SHP75_STPS60-SunSpec_Modbus-TI-de-15 | Version 1.5 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Tech- nology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    2.1 Bestimmungsgemäße Verwendung ..............8 2.2 Sicherheitshinweise ....................9 Produktbeschreibung ................. 10 3.1 Modbus-Protokoll ....................10 3.2 SunSpec Modbus-Profil für SMA Geräte ............10 3.3 Anlagentopologie ....................10 3.4 Adressierung und Datenübertragung im Modbus-Protokoll ......12 3.4.1 Unit IDs ......................... 12 3.4.2 Zuordnung der SunSpec Modbus-Register zu Unit IDs ........12 3.4.3 Modbus-Registernummer, Registerbreite und Datenblock ........
  • Seite 4 5.2.18 Tabelle E 307 (Base Meteorological Model) ........... 38 5.2.19 Tabelle E 308 (Mini Met Model) ............... 39 5.2.20 Tabelle E 302 (Irradiance Model) ..............40 5.3 SUNNY TRIPOWER 60 / SUNNY HIGHPOWER PEAK1 (Unit ID = 126 bis 168) 41 5.3.1 Tabelle C 001 (Common Model)............... 41 5.3.2 Tabelle NC 011 (Ethernet Link Layer Model) ...........

  • Seite 5: Hinweise Zu Diesem Dokument

    Dieses Dokument beinhaltet keine Angaben zu den vom Wechselrichter im Einzelnen bereitgestell- ten Parametern und Messwerten (siehe Technische Information „Beschreibung der Betriebsparame- ter - SUNNY TRIPOWER 60 / SUNNY HIGHPOWER PEAK1“). Dieses Dokument beinhaltet keine Angaben zu Software, die mit der Modbus-Schnittstelle kommuni- zieren kann (siehe Anleitung des Software-Herstellers).

  • Seite 6: Symbole Im Dokument

    • [Enter] wählen. [Taste] wählen oder drücken sollen Erläuterung verwendeter Begriffe und Abkürzungen Begriffe Komplette Bezeichnung Bezeichnung in diesem Dokument Modbus-Register Register Photovoltaik-Anlage PV-Anlage SUNNY TRIPOWER STORAGE 60 Wechselrichter STPS 60, Wechselrichter SUNNY TRIPOWER 60 Wechselrichter STP 60, Wechselrichter STP60_SHP75-SunSpec_Modbus-TI-de-15 Technische Information...

  • Seite 7: Weiterführende Informationen

    Protocol Implementation Con- SunSpec-konforme Zusammenstellung von Daten- formance Statement punkten eines bestimmten Geräts. Weiterführende Informationen SMA Dokumente Weiterführende Informationen finden Sie unter www.SMA‑Solar.com (Nicht alle Dokumente sind in allen Sprachen verfügbar): Dokumententitel Dokumentenart SUNNY TRIPOWER 60 Installationsanleitung SUNNY HIGHPOWER PEAK1...

  • Seite 8: Sicherheit

    Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Ein- griffe ist ausgeschlossen.

  • Seite 9: Sicherheitshinweise

    Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. Manipulation von PV-Anlagendaten in Ethernet-Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internet- verbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer PV-Anlage zugrei- fen und diese manipulieren.

  • Seite 10: Produktbeschreibung

    Datenbereich stehen. Die Datenbereiche müssen gerätespezifisch in sogenannten Modbus-Profilen definiert werden. Mit Kenntnis des gerätespezifischen Modbus-Profils kann ein Modbus Client (z. B. SCADA-System) auf die Daten eines Modbus-Servers (z. B. SMA Geräte mit Modbus-Schnittstelle) zugreifen. Das speziell von SunSpec entwickelte Modbus-Profil ist das SunSpec Modbus-Profil.

  • Seite 11: Beispiel: Anlagentopologie Aus Sicht Der Sma Geräte

    SMA Solar Technology AG Produktbeschreibung Beispiel: Anlagentopologie aus Sicht der SMA Geräte Linie Erklärung IP Netzwerkverbindung zwischen SCADA-System und Inverter Manager (Router der PV-Anlage) SMA Feldbus Logische Zuordnung von Wechselrichter zu Unit ID Technische Information STP60_SHP75-SunSpec_Modbus-TI-de-15 11...

  • Seite 12: Adressierung Und Datenübertragung Im Modbus-Protokoll

    *Abweichung für FW Version <1.45: Inverter Manager ID = 1; Wechselrichter ID 2-43 3.4.2 Zuordnung der SunSpec Modbus-Register zu Unit IDs Die Zuordnung der Parameter und Messwerte der SMA Geräte zu Modbus-Registern ist über Zu- ordnungstabellen realisiert und ebenso in diesem Dokument dargestellt (siehe Kapitel 5 „SunSpec Modbus-Profil – Zuordnungstabellen“, Seite 16).

  • Seite 13: Datenübertragung

    SMA Solar Technology AG Produktbeschreibung 3.4.4 Datenübertragung Entsprechend der Modbus-Spezifikation kann bei einer Datenübertragung nur eine bestimmte Menge an Daten in einer simple protocol data unit (PDU) transportiert werden. Die Daten beinhal- ten auch funktionsabhängige Parameter, wie z. B. Function-Code, Startadresse oder Anzahl der zu übertragenden Modbus-Register.
  • Seite 14 Produktbeschreibung SMA Solar Technology AG acc64 Akkumulierter Wert (64 Bit). Wird für alle fortlaufend steigen- 0x0000 0000 den Werte verwendet. Es sind nur positive Werte erlaubt. Der 0000 0000 Überlauf des Zahlenbereichs erfolgt bei 0x7FFF FFFF FFFF FFFF. bitfield16 Bitfeld (16 Bit). Eine Zusammenstellung einzelner Bits. Wird für 0xFFFF mehrwertige Alarmmeldungen oder Status verwendet.

  • Seite 15: Inbetriebnahme Und Konfiguration

    SMA Solar Technology AG Inbetriebnahme und Konfiguration 4 Inbetriebnahme und Konfiguration Werksseitig ist der Modbus-TCP-Server beim Inverter Manager aktiviert. Der Kommunikations-Port ist im Inverter Manager auf 502 festgelegt und kann nicht geändert werden. Die Modbus-Schnittstelle kann verwendet werden, wenn alle am Inverter Manager angebundenen Wechselrichter sowie der Inverter Manager selbst in Betrieb genommen wurden (siehe Installations- anleitung des Wechselrichters).

  • Seite 16: Sunspec Modbus-Profil - Zuordnungstabellen

    Nr (DEZ) Dezimale Registernummer (siehe auch Kapitel 3.4.2 „Zuordnung der SunSpec Modbus-Register zu Unit IDs Die Zuordnung der Parameter und Messwerte der SMA Geräte zu Modbus-Registern ist über Zuordnungstabellen realisiert und ebenso in diesem Dokument dargestellt (siehe Kapitel 5 „SunSpec Modbus-Profil –...
  • Seite 17 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen Datentyp, z. B. uint32 = 32 Bit ohne Vorzeichen (siehe Kapitel 3, Seite 13). Zugriff Zugriffsart RO: Nur Lesen RW: Lesen und Schreiben Wenn eine Zugriffsart nicht erlaubt ist, wird bei Zugriff mit nicht erlaub- ter Zugriffsart eine Modbus-Exception generiert.

  • Seite 18: Gateway (Unit Id = 125)

    Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40004 uint16 Fixed Block: 40005 Hersteller (Mn): „SMA“ string 40021 Modell (Md): „SMA Inverter Manager“ string 40037 Optionen (Opt): „Inverter Manager Name“ string 40045 Version (Vr): Versionsnummer der installierten Firmware. string Seriennummer (SN) des Geräts, das die im folgenden Regis-...

  • Seite 19: Tabelle Nc 011 (Ethernet Link Layer Model)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.2.2 Tabelle NC 011 (Ethernet Link Layer Model) Beschreibung / Zahlen-Code Header: Model ID (ID): 40071 uint16 11 = SunSpec Ethernet Link Schichtenmodell Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40072 uint16 NC 011 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich...
  • Seite 20 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 40096 Control (Ctl) : NaN enum16 40097 IP-Adresse (Addr) string 40105 Netzwerkmaske (Msk) string 40113 Gateway Adresse (Gw) string 40121 DNS1: NaN string 40129 DNS2: NaN string 40137 NTP1: NaN string 40149 NTP2: NaN...

  • Seite 21: Tabellen I 101, 102, 103 (Inverter Integer Map)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.2.4 Tabellen I 101, 102, 103 (Inverter Integer Map) Akkumulation der Werte Der Inverter Manager kann als ein virtueller Wechselrichter betrachtet werden, welcher die einzelnen Messwerte der Wechselrichter zusammenfasst, sofern sinnvoll. Beschreibung / Zahlen-Code...
  • Seite 22 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG V_SF Spannung, Außenleiter L2 gegen N (PhVphB), in V 40197 uint16 (40199) : Mittelwert aller Wechselrichter V_SF Spannung, Außenleiter L3 gegen N (PhVphC), in V 40198 uint16 (40199) : Mittelwert aller Wechselrichter...
  • Seite 23 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 40218 Skalierungsfaktor DC-Leistung (DCW_SF): 2 sunssf Tmp_SF Innentemperatur (TmpCab), in °C (40223): Mittelwert 40219 int16 aller Wechselrichter Tmp_SF Kühlkörpertemperatur (TmpSnk), in °C (40223): Mittel- 40220 int16 wert aller Wechselrichter Tmp_SF Transformatortemperatur (TmpTrns), in °C...

  • Seite 24: Tabelle Ic 120 (Inverter Controls Nameplate Ratings)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.5 Tabelle IC 120 (Inverter Controls Nameplate Ratings) Beschreibung / Zahlen-Code Header: Model ID (ID): 40238 uint16 120 = SunSpec Nameplate Model 40239 Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 26 uint16 Fixed Block: 40240 DER-Typ (DERTyp): 4 = PV-Gerät...
  • Seite 25 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 40251 Skalierungsfaktor Dauerhafte RMS Stromfähigkeit (ARtg_SF): -2 sunssf PFRtg_SF Minimale Verschiebungsfaktorfähigkeit in Q 1 (PFRtgQ1) 40252 int16 (40256). PFRtg_SF Minimale Verschiebungsfaktorfähigkeit in Q 2 (PFRtgQ2) 40253 int16 (40256). PFRtg_SF Minimale Verschiebungsfaktorfähigkeit in Q 3 (PFRtgQ3)

  • Seite 26: Tabelle Ic 121 (Inverter Controls Basic Settings)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.6 Tabelle IC 121 (Inverter Controls Basic Settings) Beschreibung / Zahlen-Code Header: Model ID (ID): 40266 uint16 121 = SunSpec Basic Settings Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40267 uint16 Fixed Block: Einstellung für maximale Ausgangswirkleistung (WMax),...
  • Seite 27 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen Standard-Wirkleistungs-Anstiegsrate (WGra), in % von 40278 uint16 WGra_SF (WMax/min) (40294) : NaN Einstellwert für minimalen Leistungsfaktor in Q 1 (PFMinQ1) 40279 int16 PFMin_SF (40295): NaN Einstellwert für minimalen Leistungsfaktor in Q 2 (PFMinQ2)
  • Seite 28 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 40292 Skalierungsfaktor Scheinleistung (VAMax_SF): NaN sunssf 40293 Skalierungsfaktor Blindleistung (VArMax_SF): NaN sunssf 40294 Skalierungsfaktor Wirkleistungs-Anstiegsrate (WGra_SF): NaN sunssf 40295 Skalierungsfaktor minimaler Leistungsfaktor (PFMin_SF): NaN sunssf Skalierungsfaktor maximale relative Anstiegsrate (MaxRm- 40296 sunssf...

  • Seite 29: Tabelle Ic 122 (Inverter Controls Extended Measurements)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.2.7 Tabelle IC 122 (Inverter Controls Extended Measure- ments) Beschreibung / Zahlen-Code Header: Model ID (ID): 40298 uint16 122 = SunSpec Measurements Status Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40299...
  • Seite 30 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG Von Wirkleistung unabhängig verfügbare Blindleistung (VArA- 40327 int16 VArAval_SF val), in var (40328): NaN Skalierungsfaktor unabhängig verfügbare Blindleistung 40328 sunssf (VArAval_SF): NaN WrAval_SF Verfügbare Blindleistung (WAval), in var (40330): 40329 uint16 40330 Skalierungsfaktor verfügbare Blindleistung (WAval_SF): NaN sunssf Indikatoren für erreichte Grenzwerte (StSetLimMsk): NaN...
  • Seite 31 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 40339 Sekunden seit 01.01.2000 00:00 UTC (Tms), in s. NaN uint32 Indikator für momentan aktive(s) Netzstützungsverfahren (RtSt): 0 = LVRT_ACTIVE 40341 bitfield16 RO 1 = HVRT_ACTIVE 2 = LFRT_ACTIVE 3 = HFRT_ACTIVE Ris_SF 40342 Isolationswiderstand (Ris), in Ω...

  • Seite 32: Tabelle Ic 123 (Immediate Inverter Controls)

    Zeitfenster für Netzankopplung/-abkopplung (Conn_WinTms), 40346 uint16 in s: NaN Intervall für Netzankopplung/-abkopplung (Conn_RvrtTms), in 40347 uint16 s: NaN Status Netzankopplung (Conn), (SMA: ReleaseToStart): 40348 0 = Abkoppeln enum16 1 = Ankoppeln Setze Leistung auf Vorgabewert (WMaxLimPct), in % von 40349 int16...
  • Seite 33 (VArPct_Mod): 40365 enum16 1 = in % von WMax Steuerung der prozentualen Blindleistungsbegrenzung 40366 enum16 (VArPct_Ena), (SMA: Qext): 1 = Aktiviert 40367 Skalierungsfaktor Leistungsvorgabewert (WMaxLimPct_SF): -2 sunssf 40368 Skalierungsfaktor Leistungsfaktor (OutPFSet_SF): -4 sunssf 40369 Skalierungsfaktor Blindleistung (VArPct_SF): -2 sunssf Technische Information...

  • Seite 34: Tabelle Ic 124 (Basic Storage Controls)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.9 Tabelle IC 124 (Basic Storage Controls) Beschreibung / Zahlen-Code Header: Model ID (ID): 40370 uint16 124 = SunSpec Storage Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40371 uint16 IC 124 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich NaN Werte im Register 40372 bis 40395 5.2.10 Tabelle IC 126 (Static Volt-VAR Arrays)

  • Seite 35: Tabelle Ic 127 (Parameterized Frequency-Watt)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.2.11 Tabelle IC 127 (Parameterized Frequency-Watt) Beschreibung / Zahlen-Code Header: Model ID (ID): 40462 uint16 127 = SunSpec Freq-Watt Param Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40463 uint16 IC 127 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich NaN Werte im Register 40464 bis 40473 5.2.12 Tabelle IC 128 (Dynamic Reactive Current)

  • Seite 36: Tabelle Ic 131 (Watt-Power Factor)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.13 Tabelle IC 131 (Watt-Power Factor) Beschreibung / Zahlen-Code Header: Model ID (ID): 40490 uint16 131 = SunSpec Watt-PF Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40491 uint16 IC 131 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich NaN Werte im Register 40492 bis 40555 5.2.14 Tabelle IC 132 (Volt-Watt)

  • Seite 37: Tabelle I 160 (Multiple Mppt Inverter Extension)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.2.15 Tabelle I 160 (Multiple MPPT Inverter Extension) Beschreibung / Zahlen-Code Header: Model ID (ID): 40622 uint16 160 = SunSpec Multiple MPPT Inverter Extension Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L):...

  • Seite 38: Tabelle Ic 130 (Hvrt Must Disconnect)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.17 Tabelle IC 130 (HVRT Must Disconnect) Beschreibung / Zahlen-Code Header: Model ID (ID): 40814 uint16 130 = SunSpec HVRTD Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40815 uint16 IC 130 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich NaN Werte im Register 40816 bis 40875 5.2.18 Tabelle E 307 (Base Meteorological Model)

  • Seite 39: Tabelle E 308 (Mini Met Model)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 40884 Schneehöhe, Snow Depth (Snw): NaN int16 40885 Art des Niederschlags, Precipitation Type (PPT): NaN int16 40886 Elektrisches Feld, Electric Field (ElecFld): NaN int16 40887 Oberflächen Feuchtigkeit, Surface Wetness (SurWet): NaN int16 40888 Bodenvernässung, Soil Wetness (SoilWet): NaN...

  • Seite 40: Tabelle E 302 (Irradiance Model)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.2.20 Tabelle E 302 (Irradiance Model) Beschreibung / Zahlen-Code Header: Model ID (ID): 40895 uint16 302 = Irradiance Model 40896 Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 5 uint16 Fixed Block: Globale Strahlung, Global Horizontal Irradiance (GHI):...

  • Seite 41: Sunny Tripower 60 / Sunny Highpower Peak1 (Unit Id = 126 Bis 168)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen SUNNY TRIPOWER 60 / SUNNY HIGHPOWER PEAK1 (Unit ID = 126 bis 168) Sie finden eine Zusammenstellung der vom Wechselrichter unterstützten SunSpec Modbus-Register sowie eine kurze Beschreibung der Registerdaten in der Technischen Information „SunSpec Modbus-Schnittstelle“...

  • Seite 42: Tabelle Nc 011 (Ethernet Link Layer Model)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 5.3.2 Tabelle NC 011 (Ethernet Link Layer Model) Beschreibung / Zahlen-Code Header: Model ID (ID): 40071 uint16 11 = SunSpec Ethernet Link Layer Model Anzahl der folgenden Modbus-Register laut PICS-Tabelle (L): 40072 uint16 NC 011 Block wurde aus Kompatibilitätsgründen eingefügt, und beinhaltet ausschließlich...

  • Seite 43: Tabellen I 101, 102, 103 (Inverter Integer Map)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.3.4 Tabellen I 101, 102, 103 (Inverter Integer Map) Die folgende Tabelle gilt für jedes der drei Anschlussmodelle (Model ID). Bei dem Wechselrichter ist die Tabelle mit der ID = 103 gültig.
  • Seite 44 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG V_SF Spannung, Außenleiter L1 gegen N (PhVphA), in V 40196 uint16 (40199). V_SF Spannung, Außenleiter L2 gegen N (PhVphB), in V 40197 uint16 (40199). V_SF Spannung, Außenleiter L3 gegen N (PhVphC), in V...
  • Seite 45 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen Tmp_SF 40220 Kühlkörpertemperatur (TmpSnk), in °C (40223) int16 Tmp_SF 40221 Transformatortemperatur (TmpTrns), in °C (40223): NaN int16 Tmp_SF 40222 Andere Temperatur (TmpOt), in °C (40223): NaN int16 40223 Skalierungsfaktor Temperatur (Tmp_SF): 0...
  • Seite 46 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG Der Wechselrichter überwacht das Netz für eine bestimmte Zeit, bevor er sich mit dem Netz verbin- det, abhängig vom gewählten Länder-Code. Während dieser Überwachungszeit soll das Netz fehlerfrei sein. Tritt in dieser Phase ein Netzfehler auf, wird die Verbindung mit dem Netz auf einen späteren Zeitpunkt verschoben.
  • Seite 47 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 19, 20, 21 (Ereignisse) 22, 23, 24 (Ereignisse) 51, 52, 53 (Ereignisse) 31, 32, 33 (Ereignisse) 54, 55, 56 (Ereignisse) 34 (Ereignis) 35, 36, 37 (Ereignisse) 40 (Ereignis) 61 (Ereignis) 62 (Ereignis)

  • Seite 48: Sunny Tripower Storage 60 - Storage System Control Interface (Unit Id = 25)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 252, 253, 254 (Ereignisse) 213, 214, 215 (Ereignisse) 263 (Ereignis) 279 (Ereignis) 280 (Ereignis) 281 (Ereignis) 283 (Ereignis) 47 (Ereignis) 323 (Ereignis) 260 (Warnung) 272 (Warnung) 273 (Warnung) SUNNY TRIPOWER STORAGE 60 – Storage System Control...

  • Seite 49: Tabelle Sma.ssc (Storage System Control)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.4.1 Tabelle SMA.SSC (Storage System Control) Data (RO) Um auf die folgenden Register zuzugreifen, verwenden Sie die folgenden Funktionscodes: FC4 Read Eingangsregister (Input Register) für die Registeradressen 1001 bis • 1608 FC3 Read Halteregister (Holding Register) für die Registeradressen 1201 bis •...
  • Seite 50 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG Blindleistung, gesamt in 1 VAr 1017 InvMs.TotVA Int32 Scheinleistung, gesamt in 1 VA 1019 InvMs.PF Int32 Leistungsfaktor cos ϕ 1021 RESERVIERT 1023 RESERVIERT 1025 GriMs.V.PhsAB Int32 Außenleiterspannung L1-L2, Netzeinspeisung 0,1 V 1027 GriMs.V.PhsBC...
  • Seite 51 SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 1049 Bat.TmpMin Int32 Minimale Batterietemperatur in 0,1 °C 1051 Bat.TmpMax Int32 Maximale Batterietemperatur in 0,1 °C 1053 Bat.TmpAmb Int32 Umgebungstemperatur in 0,1 °C (sofern vorhanden vom BMS (Batteriemanagementsystem)) 1055 NomCapTot Int32 Batteriekapazität in Ah 1057 Bat.SOCConn...
  • Seite 52 SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG 1083 RESERVIERT 1085 RESERVIERT 1087 RESERVIERT 1089 Cnt.TotAcWhIn Int32 Absorbierte AC-Energie, gesamt in 0,01 MWh 1601 Cnt.TotAcWhOut Uint64 Energiezähler Batterie Laden 1605 Cnt.TotAcWhIn Uint64 Energiezähler Batterie Entladen Halteregister (Holding Register) 1201 bis 1500...

  • Seite 53: Kontrollbefehle

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen 5.4.2 Kontrollbefehle Beschreibung / Zahlen-Code 1401 Uint32 AuxCtl.SCSOpCmd SCADA SCS operation command, SCADA SCS Betriebsbefehl 381 = Stop 21416 = Power Control, 1403 RESERVIERT 1405 RESERVIERT 1501 Discharge Setpoint Entladeleistung Sollwert Int32...

  • Seite 54: Direktvermarkter Schnittstelle (Unit Id = 200)

    SunSpec Modbus-Profil – Zuordnungstabellen SMA Solar Technology AG Begrenzung der Netzeinspeisung bei einem SoC oberhalb vom Schwellwert minus Hysteresewert Skalierungsfaktor 10 Presentation: Fix1 Einheit: kW 1510 Hysteresys for SoC Threshold changing Uint16 Hysterese zum Schwellwert Ladezustand Skalierungsfaktor 10 Presentation: Fix 1...

  • Seite 55: Manueller Wiederanlauf (Unit Id = 201)

    SMA Solar Technology AG SunSpec Modbus-Profil – Zuordnungstabellen Leistungsbegrenzung durch das EVU die mittels der IO-Box ge- setzt wurde. Prozentwert in Bezug auf die maximale Wirkleistung der An- uint16 lage (Reg. 6) mit 2 Nachkommastellen. Ein Wert von 10000 entspricht 100%. Ein Wert von 0x8000 (NaN) zeigt an, dass keine Vorgabe gemacht wurde.

  • Seite 56: Fehlersuche

    Modbus-Register zu lesen. (siehe Kapitel 3.6 „SunSpec- Abhilfe: Datentypen und NaN-Werte“, • Die für Ihr SMA Gerät verfügbaren Messwerte den von Seite 13). diesem SMA Gerät abgefragten Modbus-Registern gegen- überstellen und abgleichen (siehe Kapitel 5 „SunSpec Modbus-Profil – Zuordnungstabellen“, Seite 16).
  • Seite 57 SMA Solar Technology AG Fehlersuche Der NaN-Wert 255 wird gemeldet. Möglicherweise versuchen Sie eine Konfiguration eines nichtexistierenden Geräts zu lesen. Abhilfe: • Im Modbus-Client die Unit ID = 125 bis 167 für das ge- wünschte SMA Gerät einstellen. • Prüfen, ob die gelesene Konfiguration vom Gerät unter- stützt wird.
  • Seite 58 Möglicherweise versuchen Sie einen Datenblock zu schreiben und eines der zu schreibenden Register wird vom Gerät nicht un- terstützt. Abhilfe: • Prüfen, ob das zu schreibende Register von Ihrem SMA Gerät bereitgestellt wird (Technischen Information SMA Modbus-Schnittstelle unter www.SMA-Solar.com). Modbus-Exception 3 „Illegal Möglicherweise versuchen Sie einen Datenblock (Modbus-Kom-...

  • Seite 59: Technische Daten

    SMA Solar Technology AG Technische Daten 7 Technische Daten Modbus-Kommunikations-Ports Die folgende Tabelle zeigt die Werkseinstellung des unterstützten Netzwerkprotokolls: Netzwerkprotokoll Kommunikations-Port Kommunikations-Port nicht änderbar Der verwendete Kommunikations-Port 502 für Modbus TCP kann nicht geändert werden. Datenverarbeitung und Zeitverhalten In diesem Kapitel finden Sie typische Datenverarbeitungs- und Reaktionszeiten der Modbus-Schnitt- stelle.

  • Seite 60: Kontakt

    Kontakt SMA Solar Technology AG 8 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Verwendete Modbus Master-Software oder -Hardware • Software-Version des Wechselrichters •...
  • Seite 62 SMA Solar Technology www.SMA-Solar.com...
