6.8 Universal-Mikroskopträger
a
8
7
2
3
6
c
b
Leica RM2245
1
Abb. 49
d
e
4
5
Abb. 50
Abb. 51

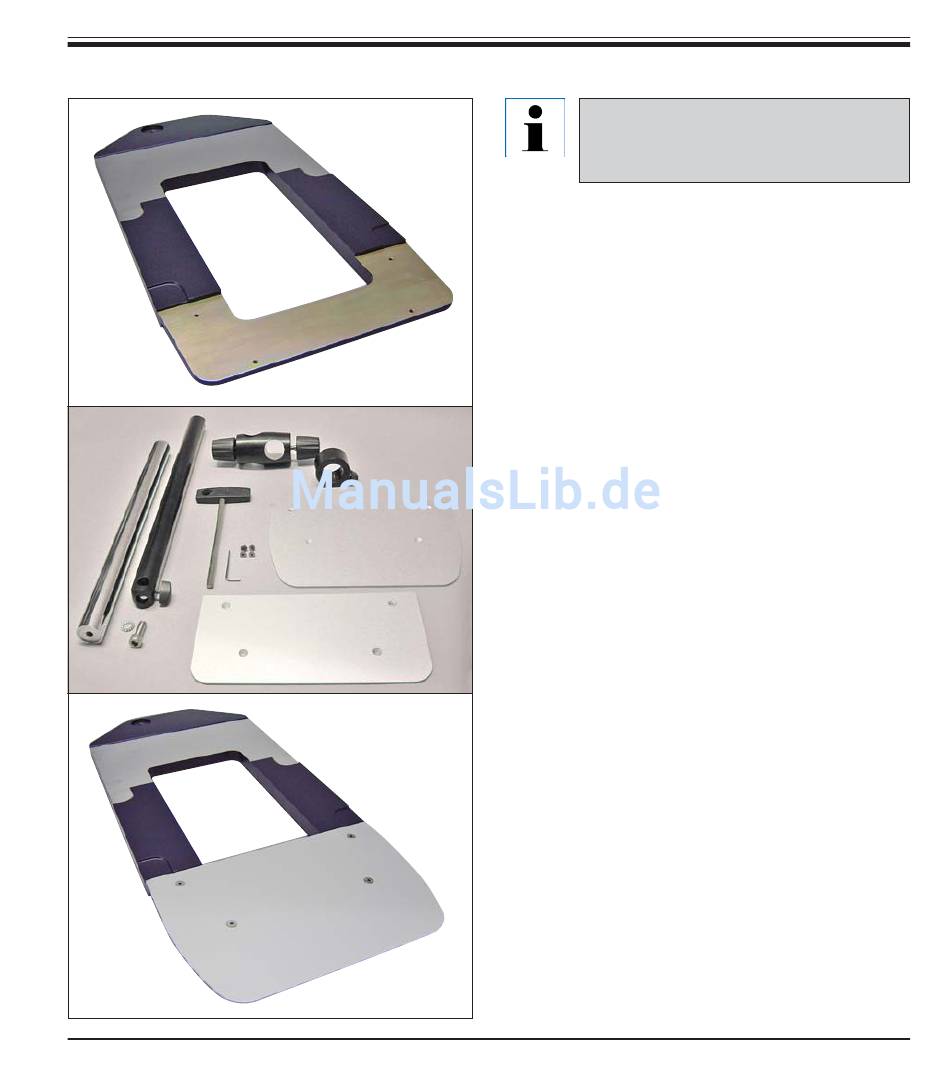

6. Optionales Zubehör
Auspacken aller im Karton befindlichen
Zubehörteile – auf Vollständigkeit über-
prüfen.
1 - Basisplatte mit Bohrung (a)
2 - Vertikalsäule mit Zylinderschraube (b) SW 8 und
Unterleg-Fächer-Scheibe (c)
3 - Horizontalarm mit Kreuzgelenk (d) und Stützring (e)
4 - Auflageplatte, groß (für RM2235, RM2245 und
RM2255)
5 - Auflageplatte, klein (für RM2265)
6 - Sechskant-Stiftschlüssel, SW 3
7 - 4 Senkschrauben, für Montage Auflageplatte
8 - Sechskant-Stiftschlüssel, SW 8
Montage des Universal-Mikroskopträgers
1. Grundplatte montieren
• Je nach später verwendetem Mikrotom
große (5) bzw. kleine (4) Auflageplatte aus-
wählen.
• Diese mit mitgelieferten 4 Senkschrauben
(7) unter Verwendung des Sechskant-Stift-
schlüssels, SW 3 (6) auf die Basisplatte
schrauben.
