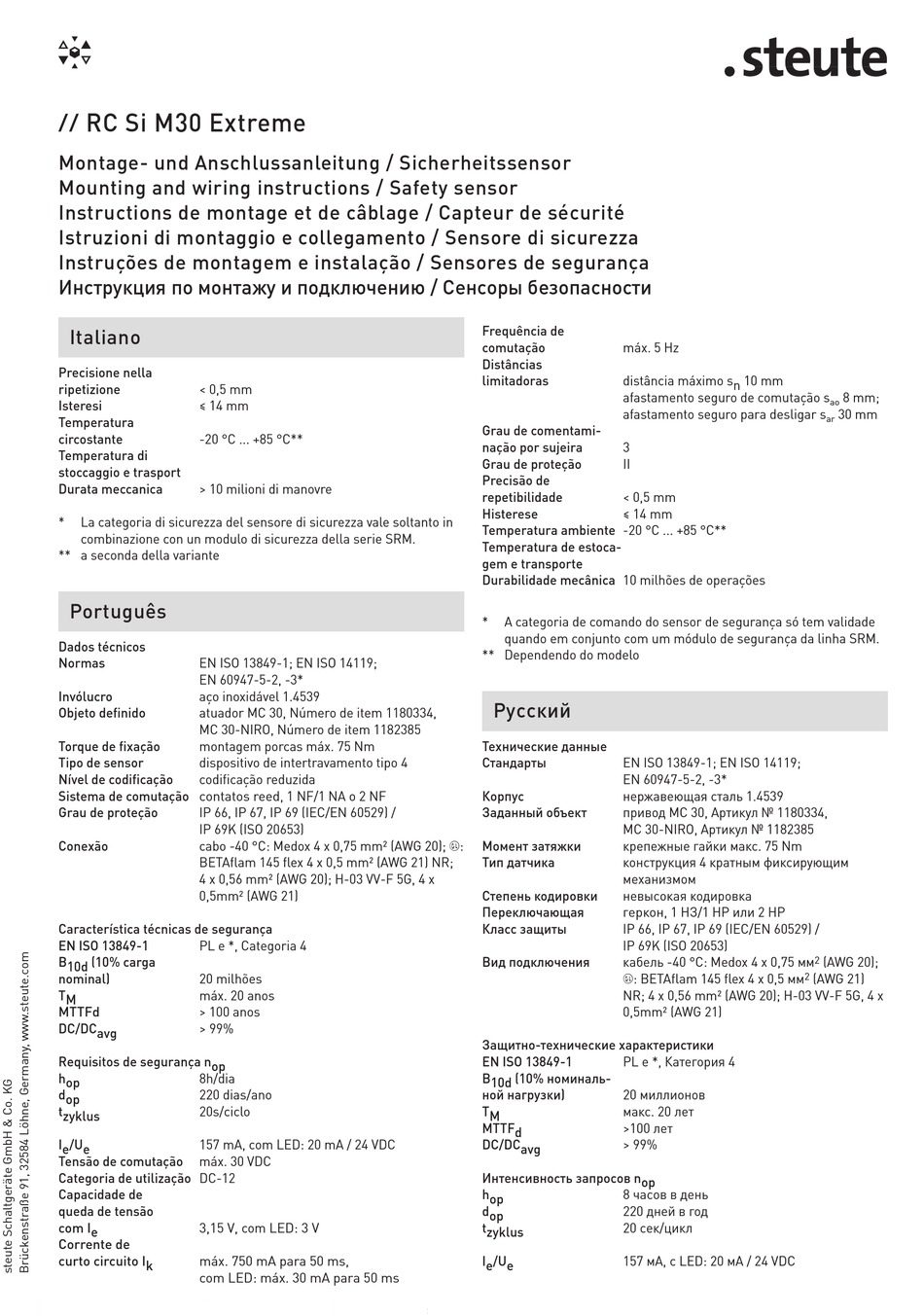

steute RC Si M30 Extreme Montage- Und Anschlussanleitung Seite 10

RC Si M30 Extreme
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensores de segurança
Инструкция по монтажу и подключению / Сенсоры безопасности
Italiano
Precisione nella
ripetizione < 0,5 mm
Isteresi ≤ 14 mm
Temperatura
circostante -20 °C ... +85 °C**
Temperatura di
stoccaggio e trasport
Durata meccanica > 10 milioni di manovre
* La categoria di sicurezza del sensore di sicurezza vale soltanto in
combinazione con un modulo di sicurezza della serie SRM.
** a seconda della variante
Português
Dados técnicos
Normas EN ISO 13849-1; EN ISO 14119;
EN 60947-5-2, -3*
Invólucro aço inoxidável 1.4539
Objeto definido atuador MC 30, Número de item 1180334,
MC 30-NIRO, Número de item 1182385
Torque de fixação montagem porcas máx. 75 Nm
Tipo de sensor dispositivo de intertravamento tipo 4
Nível de codificação codificação reduzida
Sistema de comutação contatos reed, 1 NF/1 NA o 2 NF
Grau de proteção IP 66, IP 67, IP 69 (IEC/EN 60529) /
IP 69K (ISO 20653)
Conexão cabo -40 °C: Medox 4 x 0,75 mm² (AWG 20); ü:
BETAflam 145 flex 4 x 0,5 mm² (AWG 21) NR;
4 x 0,56 mm² (AWG 20); H-03 VV-F 5G, 4 x
0,5mm² (AWG 21)
Característica técnicas de segurança
EN ISO 13849-1 PL e *, Categoria 4
B 10d (10% carga
nominal) 20 milhões
T M máx. 20 anos
MTTFd > 100 anos
DC/DC avg > 99%
Requisitos de segurança n op
h op 8h/dia
d op 220 dias/ano
t zyklus 20s/ciclo
I e /U e 157 mA, com LED: 20 mA / 24 VDC
Tensão de comutação máx. 30 VDC
Categoria de utilização DC-12
Capacidade de
queda de tensão
com I e 3,15 V, com LED: 3 V
Corrente de
curto circuito I k máx. 750 mA para 50 ms,
com LED: máx. 30 mA para 50 ms
Frequência de
comutação máx. 5 Hz
Distâncias
limitadoras distância máximo s n 10 mm
afastamento seguro de comutação s
afastamento seguro para desligar s
Grau de comentami-
nação por sujeira 3
Grau de proteção II
Precisão de
repetibilidade < 0,5 mm
Histerese ≤ 14 mm
Temperatura ambiente -20 °C ... +85 °C**
Temperatura de estoca-
gem e transporte
Durabilidade mecânica 10 milhões de operações
* A categoria de comando do sensor de segurança só tem validade
quando em conjunto com um módulo de segurança da linha SRM.
** Dependendo do modelo
Русский
Технические данные
Стандарты EN ISO 13849-1; EN ISO 14119;
EN 60947-5-2, -3*
Корпус нержавеющая сталь 1.4539
Заданный объект привод MC 30, Артикул № 1180334,
MC 30-NIRO, Артикул № 1182385
Момент затяжки крепежные гайки макс. 75 Nm
Тип датчика конструкция 4 кратным фиксирующим
механизмом
Степень кодировки невысокая кодировка
Переключающая геркон, 1 НЗ/1 НР или 2 НР
Класс защиты IP 66, IP 67, IP 69 (IEC/EN 60529) /
IP 69K (ISO 20653)
Вид подключения кабель -40 °C: Medox 4 x 0,75 мм
ü: BETAflam 145 flex 4 x 0,5 мм
NR; 4 x 0,56 mm² (AWG 20); H-03 VV-F 5G, 4 x
0,5mm² (AWG 21)
Защитно-технические характеристики
EN ISO 13849-1 PL e *, Категория 4
B 10d (10% номиналь -
ной нагрузки) 20 миллионов
T M макс. 20 лeт
MTTF d >100 лeт
DC/DC avg > 99%
Интенсивность запросов n op
h op 8 часов в день
d op 220 дней в год
t zyklus 20 сек/цикл
I e /U e 157 мA, c LED: 20 мA / 24 VDC
8 mm;
ao
30 mm
ar
2 (AWG 20);
2
(AWG 21)
