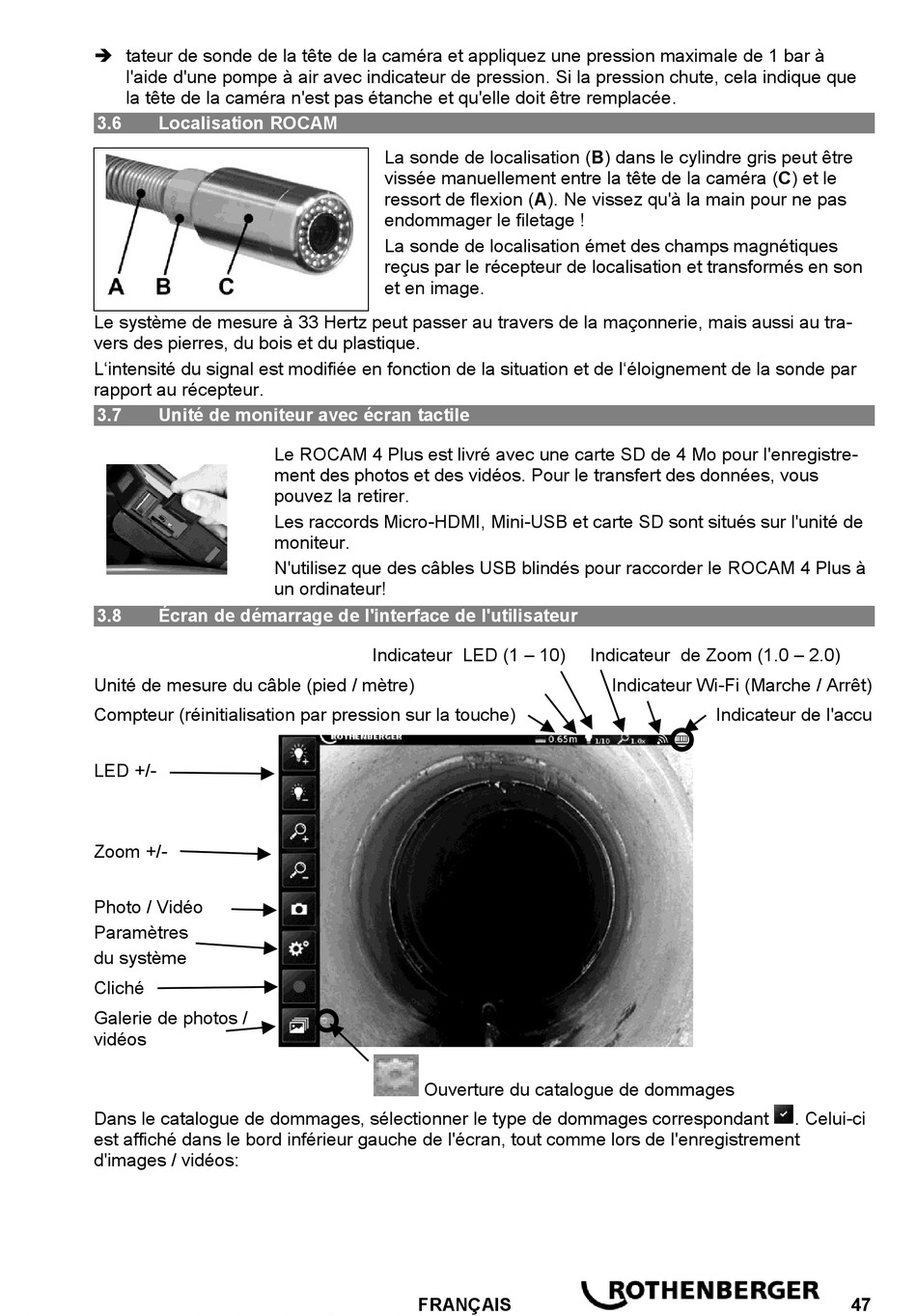

Localisation Rocam; Unité De Moniteur Avec Écran Tactile; Écran De Démarrage De L'interface De L'utilisateur - Rothenberger ROCAM 4 Plus Bedienungsanleitung

 tateur de sonde de la tête de la caméra et appliquez une pression maximale de 1 bar à
l'aide d'une pompe à air avec indicateur de pression. Si la pression chute, cela indique que
la tête de la caméra n'est pas étanche et qu'elle doit être remplacée.
3.6

Localisation ROCAM

Le système de mesure à 33 Hertz peut passer au travers de la maçonnerie, mais aussi au tra-
vers des pierres, du bois et du plastique.
L'intensité du signal est modifiée en fonction de la situation et de l'éloignement de la sonde par
rapport au récepteur.
3.7 Unité de moniteur avec écran tactile
3.8 Écran de démarrage de l'interface de l'utilisateur
Unité de mesure du câble (pied / mètre)
Compteur (réinitialisation par pression sur la touche)
LED +/-
Zoom +/-
Photo / Vidéo
Paramètres
du système
Cliché
Galerie de photos /
vidéos
Dans le catalogue de dommages, sélectionner le type de dommages correspondant
est affiché dans le bord inférieur gauche de l'écran, tout comme lors de l'enregistrement
d'images / vidéos:
La sonde de localisation (B) dans le cylindre gris peut être
vissée manuellement entre la tête de la caméra (C) et le
ressort de flexion (A). Ne vissez qu'à la main pour ne pas
endommager le filetage !
La sonde de localisation émet des champs magnétiques
reçus par le récepteur de localisation et transformés en son
et en image.
Le ROCAM 4 Plus est livré avec une carte SD de 4 Mo pour l'enregistre-
ment des photos et des vidéos. Pour le transfert des données, vous
pouvez la retirer.
Les raccords Micro-HDMI, Mini-USB et carte SD sont situés sur l'unité de
moniteur.
N'utilisez que des câbles USB blindés pour raccorder le ROCAM 4 Plus à
un ordinateur!
Indicateur LED (1 – 10)
Ouverture du catalogue de dommages
FRANÇAIS
Indicateur de Zoom (1.0 – 2.0)
Indicateur Wi-Fi (Marche / Arrêt)
Indicateur de l'accu
. Celui-ci
47
