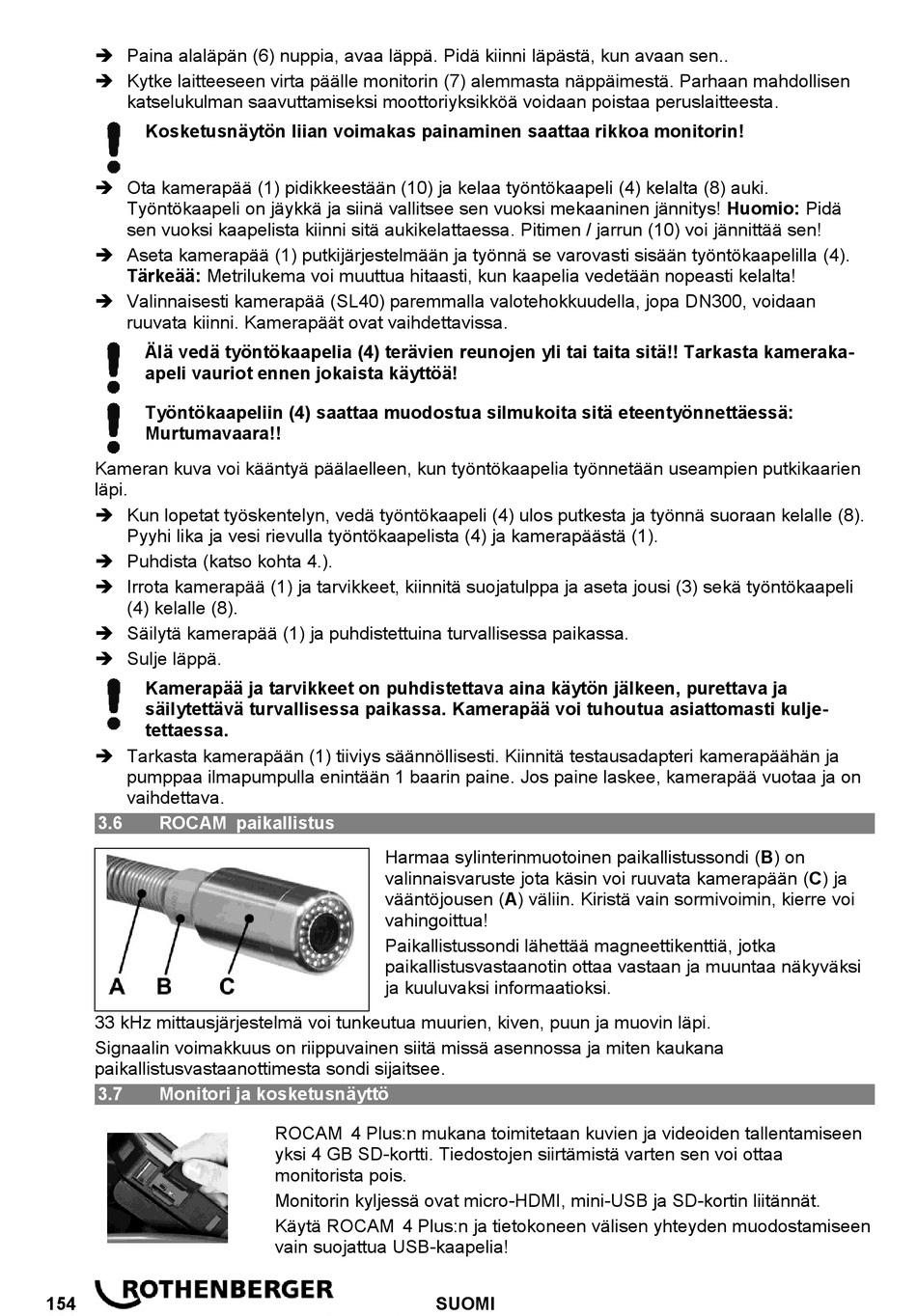

 Paina alaläpän (6) nuppia, avaa läppä. Pidä kiinni läpästä, kun avaan sen..
 Kytke laitteeseen virta päälle monitorin (7) alemmasta näppäimestä. Parhaan mahdollisen
katselukulman saavuttamiseksi moottoriyksikköä voidaan poistaa peruslaitteesta.
Kosketusnäytön liian voimakas painaminen saattaa rikkoa monitorin!
 Ota kamerapää (1) pidikkeestään (10) ja kelaa työntökaapeli (4) kelalta (8) auki.
Työntökaapeli on jäykkä ja siinä vallitsee sen vuoksi mekaaninen jännitys! Huomio: Pidä
sen vuoksi kaapelista kiinni sitä aukikelattaessa. Pitimen / jarrun (10) voi jännittää sen!
 Aseta kamerapää (1) putkijärjestelmään ja työnnä se varovasti sisään työntökaapelilla (4).
Tärkeää: Metrilukema voi muuttua hitaasti, kun kaapelia vedetään nopeasti kelalta!
 Valinnaisesti kamerapää (SL40) paremmalla valotehokkuudella, jopa DN300, voidaan
ruuvata kiinni. Kamerapäät ovat vaihdettavissa.
Älä vedä työntökaapelia (4) terävien reunojen yli tai taita sitä!! Tarkasta kameraka-
apeli vauriot ennen jokaista käyttöä!
Työntökaapeliin (4) saattaa muodostua silmukoita sitä eteentyönnettäessä:
Murtumavaara!!
Kameran kuva voi kääntyä päälaelleen, kun työntökaapelia työnnetään useampien putkikaarien
läpi.
 Kun lopetat työskentelyn, vedä työntökaapeli (4) ulos putkesta ja työnnä suoraan kelalle (8).
Pyyhi lika ja vesi rievulla työntökaapelista (4) ja kamerapäästä (1).
 Puhdista (katso kohta 4.).
 Irrota kamerapää (1) ja tarvikkeet, kiinnitä suojatulppa ja aseta jousi (3) sekä työntökaapeli
(4) kelalle (8).
 Säilytä kamerapää (1) ja puhdistettuina turvallisessa paikassa.
 Sulje läppä.
Kamerapää ja tarvikkeet on puhdistettava aina käytön jälkeen, purettava ja
säilytettävä turvallisessa paikassa. Kamerapää voi tuhoutua asiattomasti kulje-
tettaessa.
 Tarkasta kamerapään (1) tiiviys säännöllisesti. Kiinnitä testausadapteri kamerapäähän ja
pumppaa ilmapumpulla enintään 1 baarin paine. Jos paine laskee, kamerapää vuotaa ja on
vaihdettava.
3.6

ROCAM paikallistus

33 kHz mittausjärjestelmä voi tunkeutua muurien, kiven, puun ja muovin läpi.
Signaalin voimakkuus on riippuvainen siitä missä asennossa ja miten kaukana
paikallistusvastaanottimesta sondi sijaitsee.
3.7 Monitori ja kosketusnäyttö
154
Harmaa sylinterinmuotoinen paikallistussondi (B) on
valinnaisvaruste jota käsin voi ruuvata kamerapään (C) ja
vääntöjousen (A) väliin. Kiristä vain sormivoimin, kierre voi
vahingoittua!
Paikallistussondi lähettää magneettikenttiä, jotka
paikallistusvastaanotin ottaa vastaan ja muuntaa näkyväksi
ja kuuluvaksi informaatioksi.
ROCAM 4 Plus:n mukana toimitetaan kuvien ja videoiden tallentamiseen
yksi 4 GB SD-kortti. Tiedostojen siirtämistä varten sen voi ottaa
monitorista pois.
Monitorin kyljessä ovat micro-HDMI, mini-USB ja SD-kortin liitännät.
Käytä ROCAM 4 Plus:n ja tietokoneen välisen yhteyden muodostamiseen
vain suojattua USB-kaapelia!
