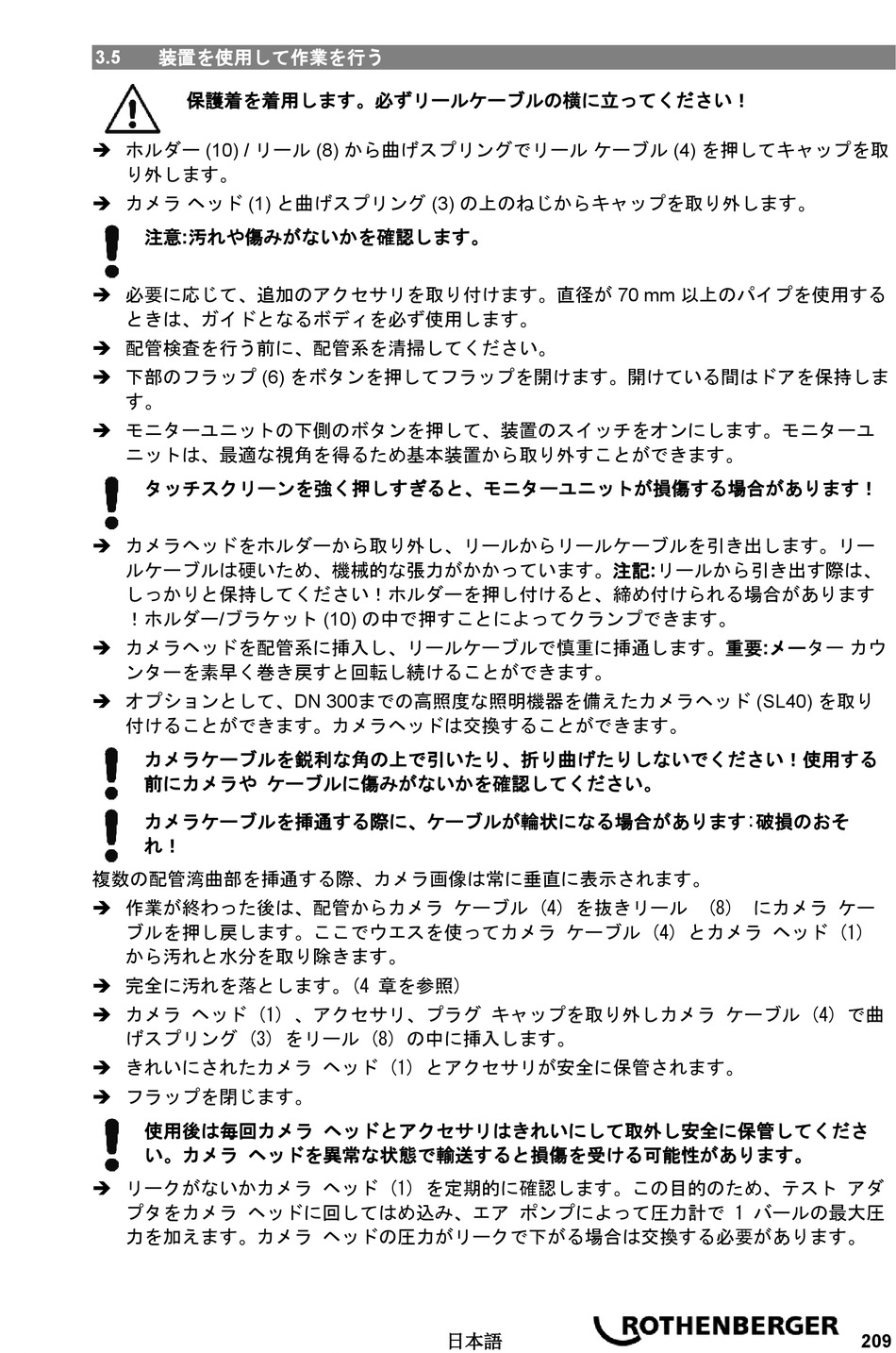

装置を使用して作業を行う
保護着を着用します。必ずリールケーブルの横に立ってください！
 ホルダー (10) / リール (8) から曲げスプリングでリール ケーブル (4) を押してキャップを取
り外します。
 カメラ ヘッド (1) と曲げスプリング (3) の上のねじからキャップを取り外します。
注意:汚れや傷みがないかを確認します。
 必要に応じて、追加のアクセサリを取り付けます。直径が 70 mm 以上のパイプを使用する
ときは、ガイドとなるボディを必ず使用します。
 配管検査を行う前に、配管系を清掃してください。
 下部のフラップ (6) をボタンを押してフラップを開けます。開けている間はドアを保持しま
す。
 モニターユニットの下側のボタンを押して、装置のスイッチをオンにします。モニターユ
ニットは、最適な視角を得るため基本装置から取り外すことができます。
タッチスクリーンを強く押しすぎると、モニターユニットが損傷する場合があります！
 カメラヘッドをホルダーから取り外し、リールからリールケーブルを引き出します。リー
ルケーブルは硬いため、機械的な張力がかかっています。注記:リールから引き出す際は、
しっかりと保持してください！ホルダーを押し付けると、締め付けられる場合があります
！ホルダー/ブラケット (10) の中で押すことによってクランプできます。
 カメラヘッドを配管系に挿入し、リールケーブルで慎重に挿通します。重要:メーター カウ
ンターを素早く巻き戻すと回転し続けることができます。
 オプションとして、DN 300までの高照度な照明機器を備えたカメラヘッド (SL40) を取り
付けることができます。カメラヘッドは交換することができます。
カメラケーブルを鋭利な角の上で引いたり、折り曲げたりしないでください！使用する
前にカメラや ケーブルに傷みがないかを確認してください。
カメラケーブルを挿通する際に、ケーブルが輪状になる場合があります:破損のおそ
れ！
複数の配管湾曲部を挿通する際、カメラ画像は常に垂直に表示されます。
 作業が終わった後は、配管からカメラ ケーブル (4) を抜きリール (8) にカメラ ケー
ブルを押し戻します。ここでウエスを使ってカメラ ケーブル (4) とカメラ ヘッド (1)
から汚れと水分を取り除きます。
 完全に汚れを落とします。(4 章を参照)
 カメラ ヘッド (1) 、アクセサリ、プラグ キャップを取り外しカメラ ケーブル (4) で曲
げスプリング (3) をリール (8) の中に挿入します。
 きれいにされたカメラ ヘッド (1) とアクセサリが安全に保管されます。
 フラップを閉じます。
使用後は毎回カメラ ヘッドとアクセサリはきれいにして取外し安全に保管してくださ
い。カメラ ヘッドを異常な状態で輸送すると損傷を受ける可能性があります。
 リークがないかカメラ ヘッド (1) を定期的に確認します。この目的のため、テスト アダ
プタをカメラ ヘッドに回してはめ込み、エア ポンプによって圧力計で 1 バールの最大圧
力を加えます。カメラ ヘッドの圧力がリークで下がる場合は交換する必要があります。
