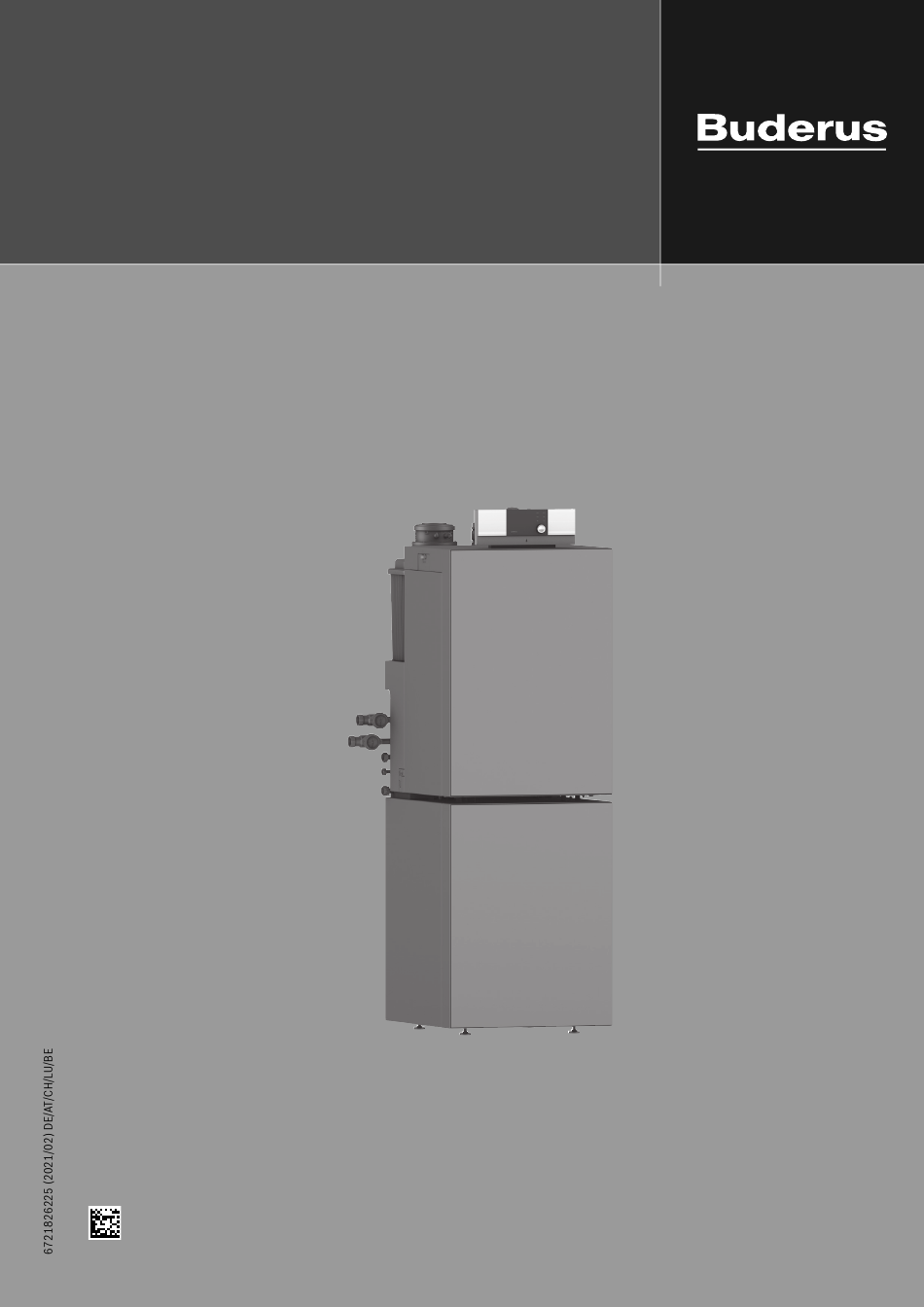

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Öl-Brennwertkessel Logano plus KB195iT-19/25 S120 BZ Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 11 Anhang ..........26 11.1 Technische Daten, Betriebsbedingungen und Zeitkonstanten . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise H Bestimmungsgemäße Verwendung und Symbolerklärung und Sicherheitshinweise Betriebsbedingungen Den Heizkessel nur bestimmungsgemäß und unter Be- Symbolerklärung achtung der Installations- und Wartungsanleitung ein- Warnhinweise setzen. In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt Den Heizkessel ausschließlich für die Erwärmung von werden. - Seite 4 Symbolerklärung und Sicherheitshinweise H Gefahr durch explosive und leicht entflammba- ▶ Betreiber darauf hinweisen, dass er keine Änderun- re Materialien gen oder Instandsetzungen vornehmen darf. ▶ Leicht entflammbare Materialien (Papier, Gardinen, ▶ Auf die Notwendigkeit von Inspektion und Wartung Kleidung, Verdünnung, Farben usw.) nicht in der für den sicheren und umweltverträglichen Betrieb Nähe des Heizkessels verwenden oder lagern.
-
Seite 5: Angaben Zum Produkt
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu- ropäischen und nationalen Anforderungen. Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.buderus.de. Logano plus – 6721826225 (2021/02) -
Seite 6: Produktübersicht
Angaben zum Produkt Produktübersicht 0010035663-001 Bild 1 Produktübersicht Lieferumfang Zubehör Heizkessel Warmwasserspeicher M10-Schrauben Speicherfühler Kondensatschlauch Rückwand Rohre Anschluss-Set Trinkwasser (links/rechts) Rohre Verbindung Kessel und Speicher inkl. Rückschlagventil Rohre Anschluss-Set Heizkreis (oben) inkl. Verschlusskappe Rücklauf [10] Rohre Anschluss-Set Heizkreis (links/rechts) [11] Rohre Anschluss-Set Zirkulation (links/rechts) Der Heizkessel wird werkseitig mit Brenner und verschiedenen Zusatz- komponenten montiert. - Seite 7 Angaben zum Produkt Hauptbestandteile des Heizkessels inkl. Speicher und Verrohrung 0010035664-001 Bild 2 Hauptbestandteile Heizkessel inkl. Speicher und Verrohrung Warmwasserspeicher Heizkessel Regelgerät mit Bedieneinheit Druckschalter (Minimaldruckwächter) Manometer Automatischer Entlüfter Sicherheitsventil Typschild Kessel Verkleidung [10] Abgasschalldämpfer [11] Ölleitung mit Absperrhahn [12] Verrohrung Trinkwasser (beispielhaft dargestellt nach rechts) [13] Typschild Speicher [14] Baugruppe mit Rohren, Pumpe und 3-Wege-Ventil (...
-
Seite 8: Abmessungen Und Technische Daten
Angaben zum Produkt Abmessungen und technische Daten 2.5.1 Anschlüsse und Abmessungen 15-25 0010034963-002 Bild 3 Anschlüsse und Abmessungen am Heizkessel mit untergestelltem Warmwasserspeicher, KB195iT-19/25 S120 BZ, (Maße in mm; Darstellung enthält Zubehör) Der Kessel ist in Bild 3 mit Heizkreis-Anschlüssen nach links (Variante 1) und nach oben (Variante 2) sowie Trinkwasser-Anschlüssen nach links dargestellt. - Seite 9 Angaben zum Produkt EL/KFE/AG ÖL ÖL/AKO 0010036033-001 Bild 4 Anschlüsse und Abmessungen (Trinkwasser, Öl, Kondensat) am Heizkessel mit untergestelltem Warmwasserspeicher, KB195iT-19/25 S120 BZ, (Maße in mm; teilweise mit Wärmeschutz dargestellt; Darstellung enthält Zubehör) Wärmeschutz entsprechend den installierten Leitungen an den vorgese- henen Positionen ausschneiden.
-
Seite 10: Hydraulische Anschlüsse Warmwasserspeicher
Vorschriften Kesselgröße (Leistung in kW) Bezeichnung Maß Einheit KB195iT-19 KB195iT-25 S120 BZ S120 BZ Vorlauf Heizkessel, Heizkreis 2 Zoll Höhe Vorlauf Heizkessel, Heizkreis 2 1719 1719 Eintritt Kaltwasser Zoll G¾ G¾ Höhe Eintritt Kaltwasser Eintritt Zirkulation Zoll G½ G½ Höhe Eintritt Zirkulation Austritt Warmwasser Zoll G¾... -
Seite 11: Installation
Installation Empfohlene Wandabstände Installation Bei der Festlegung des Aufstellorts müssen die Abstände für die Abgas- führung und der Anschluss-Rohrgruppe beachten werden. Werkzeuge, Materialien und Hilfsmittel Für die Montage und Wartung des Heizkessels werden Standardwerk- zeuge aus dem Bereich Heizungsbau sowie Öl- und Wasserinstallation Zusätzlich erforderliche Wandabstände weiterer Komponenten berück- benötigt. -
Seite 12: Speicher Und Kessel Vorbereiten
Installation Speicher und Kessel vorbereiten ▶ Speicher über Stellfüße ausrichten. Speicher vorbereiten ▶ Verpackung entfernen, dabei Hinweise auf der Verpackung beachten. 0 010 007 171-001 Bild 7 Speicher auspacken ▶ Vordere Speicherverkleidung vor dem Transport demontieren (siehe Warnaufkleber). 0010035667-001 Bild 9 Speicher ausrichten 0010035672-001 Bild 8... - Seite 13 Installation Verrohrung Verbindung Kessel und Speicher vorbereiten Kessel vorbereiten ▶ Kesselvorderwand demontieren ( Installations- und Wartungsan- leitung Logano plus KB195i-19/25 BZ (6720888387), Kapitel 5.3). Dichtungen in Verschraubungen einsetzen. ▶ Kesselsicherheitsset montieren und ausrichten ( Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ (6720888387), ▶...
-
Seite 14: Kessel Auf Speicher Stellen
Installation Kessel auf Speicher stellen ▶ Kessel auf den Speicher stellen [1.], sodass die Schrauben M10 in die Öffnungen der Speicherverkleidung passen [2.]. ▶ Vorbereiteten Kessel nach hinten kippen (besseres Handling). ▶ Kessel nach hinten schieben [3.]. ▶ 2 × Schrauben M10 (Lieferumfang Speicher) in die vorderen Boden- ▶... -
Seite 15: Fühler Installieren
Installation Fühler installieren ▶ Fühler mit Fühlerkabel von oben durch das Speichergehäuse führen [2.]. ▶ Fühler mit Fühlerkabel durch den Schlitz der Bodenverkleidung der Kesselrückseite schieben und nach vorne führen [1.]. 0010036356-001 Bild 14 Fühlerkabel verlegen (Kessel) ▶ Fühler und Halter mit Mutter an den Speicher anschrauben [1.]. ▶... - Seite 16 Installation ▶ Anschlussklemme durch die Durchführung legen und am Regelgerät an TW1 einstecken [2.]( Installations- und Wartungsanleitung Lo- gano plus KB195i-19/25 BZ (6720888387), Kapitel 13.3.1, Bild 91, [19]) [2.]). 0010036357-001 Bild 16 Fühlerkabel befestigen und einstecken (Kessel) Clip Logano plus – 6721826225 (2021/02)
-
Seite 17: Verrohrung
Installation Verrohrung 5.7.2 Rohre Anschluss-Set Trinkwasser Dichtungen in Verschraubungen einsetzen. Trinkwasserleitungen müssen bauseits an der Wand oder am Boden be- festigt und spannungsfrei verlegt werden. 5.7.1 Rohre Verbindung Kessel und Speicher ▶ Rohre Verbindung Kessel und Speicher an den vorbereiteten An- ▶... -
Seite 18: Rohre Anschluss-Set Heizkreis (Zubehör)
Installation 5.7.3 Rohre Anschluss-Set Heizkreis (Zubehör) 5.7.4 Rohre Anschluss-Set Zirkulation (Zubehör optional) ▶ Rohre Zirkulation zur Anbindung links oder rechts montieren Anbindung Heizkreis links/rechts ( Installationsanleitung Zubehör). ▶ Rohre Anschluss-Set Heizkreis zur Anbindung links oder rechts mon- tieren (Zubehör). 0010036108-001 0010036103-001 Bild 21 Rohre Zirkulation zur Anbindung links oder rechts (in Abbildung Bild 19 Rohre Anschluss-Set Heizkreis zur Anbindung links (in Abbil-... -
Seite 19: Gerät Ausrichten
Installation Gerät ausrichten 5.13 Hydraulischer Anschluss ▶ Gerät an die gewünschte Position/an die Wand rücken (Mindestab- Heizkreisanschluss stände einhalten Kapitel 5.3, Seite 11). ▶ Gerät über die Stellfüße des Speichers ausrichten ( Bild 9, Seite 12). Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ ▶... -
Seite 20: Heizungsanlage Befüllen Und Dichtheit Prüfen
Installation 5.14 Heizungsanlage befüllen und Dichtheit prüfen 11 10 Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ (6720888387), Kapitel 5.9 5.14.1 Manuelle Einstellmöglichkeiten beim 3-Wege-Ventil und der Pumpe Einstellmöglichkeiten 3-Wege-Ventil EZ EZ EZ ▶ Darauf achten, dass das 3-Wege-Ventil ( Bild 25) ohne Strom zwi- schen den Anschlüssen AB und B offen ist (... -
Seite 21: 5.14.2 Rückschlagventil Manuell Öffnen
Installation Einstellmöglichkeiten Pumpe ▶ Nach der Inbetriebnahme oder bei Luftgeräuschen Entlüftung wie- derholen (Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ (6720888387), Kapitel 5.9.1) Die Pumpe ist werkseitig auf Proportionaldruck Regelkurve 2 voreinge- stellt. Optional darf bei Anlagen mit höherem Druckverlust auch Propor- tionaldruck Regelkurve 3 ausgewählt werden. -
Seite 22: Ölversorgungseinrichtung Auslegen, Prüfen Und Anschließen
Inbetriebnahme 5.15 Ölversorgungseinrichtung auslegen, prüfen und an- schließen Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ (6720888387), Kapitel 5.10 Nach der Installation der Rohre: ▶ Ölleitung durch den vorgesehenen Ausbruch in der rechten oder lin- ken Abdeckung führen ( Bild 4, Seite 9). Die flexible Ölleitung ist mit einem Absperrhahn ausgestattet und kann aus dem Kessel herausgezogen werden. -
Seite 23: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Installations- und Wartungsanleitung Logano plus KB195i-19/25 BZ (6720888387), Kapitel 9 Interne Hydraulik 0010036147-001 Bild 29 Übersicht Bauteile der internen Hydraulik Vorlaufrohr ▶ Seitenverkleidung nach vorne aus dem Rahmen aushaken [3.]. Pumpen-Einheit Ventil-Einheit Entleerhahn ... -
Seite 24: Schutzanode Prüfen (Speicher)
Inspektion und Wartung ▶ Brenner in Serviceposition links bringen ( Installations- und War- ▶ Abdeckung entfernen [1.]. tungsanleitung Logano plus KB195i-19/25 BZ (6720888387), Ka- ▶ Kabel von der Schutzanode zum Speicher entfernen [2.]. pitel 9.2.4). ▶ Amperemeter (mA) in Reihe dazwischen schalten [3.]. Der Stromfluss darf bei gefülltem Speicher nicht unter 0,3 mA liegen. -
Seite 25: Außerbetriebnahme
▶ Heizungs- und Trinkwasserleitungen von einem Fachbetrieb am tiefs- technik, Göllnergasse 15-17, 1030 Wien, Öster- ten Punkt entleeren lassen. reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin- formationen, technische Daten und Verbindungsdaten, Kommunikati- ... -
Seite 26: Anhang
Anhang Anhang 11.1 Technische Daten, Betriebsbedingungen und Zeitkonstanten Kesselgröße Einheit KB195iT-19 S120 BZ KB195iT-25 S120 BZ Nennwärmeleistung erste Stufe 11,0 12,5 Nennwärmeleistung zweite Stufe Nennwärmebelastung erste Stufe 10,6 12,0 Nennwärmebelastung zweite Stufe 18,4 24,2 Kesselwasserinhalt 18,8 18,8 Abgastemperatur erste/zweite Stufe 75/60 °C 60/63 61/66... - Seite 28 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
