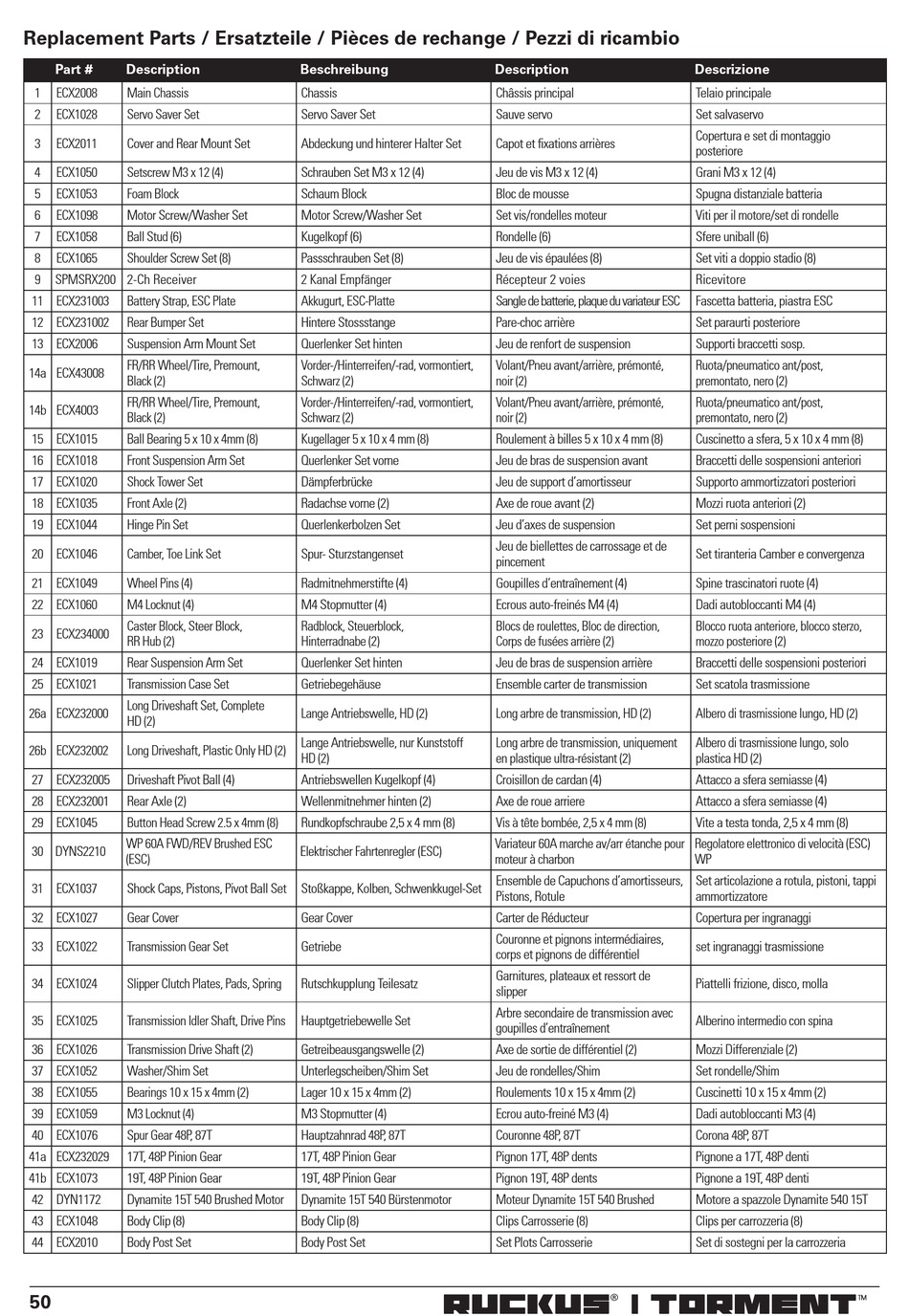

Beschreibung - ECX RUCKUS TORMENT Bedienungsanleitung

Replacement Parts / Ersatzteile / Pièces de rechange / Pezzi di ricambio
Part # Description
1 ECX2008 Main Chassis
2 ECX1028 Servo Saver Set
3 ECX2011 Cover and Rear Mount Set
4 ECX1050 Setscrew M3 x 12 (4)
5 ECX1053 Foam Block
6 ECX1098 Motor Screw/Washer Set
7 ECX1058 Ball Stud (6)
8 ECX1065 Shoulder Screw Set (8)
9 SPMSRX200 2-Ch Receiver
11 ECX231003 Battery Strap, ESC Plate
12 ECX231002 Rear Bumper Set
13 ECX2006 Suspension Arm Mount Set
FR/RR Wheel/Tire, Premount,
14a ECX43008
Black (2)
FR/RR Wheel/Tire, Premount,
14b ECX4003
Black (2)
15 ECX1015 Ball Bearing 5 x 10 x 4mm (8)
16 ECX1018 Front Suspension Arm Set
17 ECX1020 Shock Tower Set
18 ECX1035 Front Axle (2)
19 ECX1044 Hinge Pin Set
20 ECX1046 Camber, Toe Link Set
21 ECX1049 Wheel Pins (4)
22 ECX1060 M4 Locknut (4)
Caster Block, Steer Block,
23 ECX234000
RR Hub (2)
24 ECX1019 Rear Suspension Arm Set
25 ECX1021 Transmission Case Set
Long Driveshaft Set, Complete
26a ECX232000
HD (2)
26b ECX232002 Long Driveshaft, Plastic Only HD (2)
27 ECX232005 Driveshaft Pivot Ball (4)
28 ECX232001 Rear Axle (2)
29 ECX1045 Button Head Screw 2.5 x 4mm (8)
WP 60A FWD/REV Brushed ESC
30 DYNS2210
(ESC)
31 ECX1037 Shock Caps, Pistons, Pivot Ball Set
32 ECX1027 Gear Cover
33 ECX1022 Transmission Gear Set
34 ECX1024 Slipper Clutch Plates, Pads, Spring
35 ECX1025 Transmission Idler Shaft, Drive Pins Hauptgetriebewelle Set
36 ECX1026 Transmission Drive Shaft (2)
37 ECX1052 Washer/Shim Set
38 ECX1055 Bearings 10 x 15 x 4mm (2)
39 ECX1059 M3 Locknut (4)
40 ECX1076 Spur Gear 48P, 87T
41a ECX232029 17T, 48P Pinion Gear
41b ECX1073 19T, 48P Pinion Gear
42 DYN1172 Dynamite 15T 540 Brushed Motor
43 ECX1048 Body Clip (8)
44 ECX2010 Body Post Set
50

Beschreibung

Chassis
Servo Saver Set
Abdeckung und hinterer Halter Set
Schrauben Set M3 x 12 (4)
Schaum Block
Motor Screw/Washer Set
Kugelkopf (6)
Passschrauben Set (8)
2 Kanal Empfänger
Akkugurt, ESC-Platte
Hintere Stossstange
Querlenker Set hinten
Vorder-/Hinterreifen/-rad, vormontiert,
Schwarz (2)
Vorder-/Hinterreifen/-rad, vormontiert,
Schwarz (2)
Kugellager 5 x 10 x 4 mm (8)
Querlenker Set vorne
Dämpferbrücke
Radachse vorne (2)
Querlenkerbolzen Set
Spur- Sturzstangenset
Radmitnehmerstifte (4)
M4 Stopmutter (4)
Radblock, Steuerblock,
Hinterradnabe (2)
Querlenker Set hinten
Getriebegehäuse
Lange Antriebswelle, HD (2)
Lange Antriebswelle, nur Kunststoff
HD (2)
Antriebswellen Kugelkopf (4)
Wellenmitnehmer hinten (2)
Rundkopfschraube 2,5 x 4 mm (8)
Elektrischer Fahrtenregler (ESC)
Stoßkappe, Kolben, Schwenkkugel-Set
Gear Cover
Getriebe
Rutschkupplung Teilesatz
Getreibeausgangswelle (2)
Unterlegscheiben/Shim Set
Lager 10 x 15 x 4mm (2)
M3 Stopmutter (4)
Hauptzahnrad 48P, 87T
17T, 48P Pinion Gear
19T, 48P Pinion Gear
Dynamite 15T 540 Bürstenmotor
Body Clip (8)
Body Post Set
RUCKUS | TORMENT
Description
Châssis principal
Sauve servo
Capot et fixations arrières
Jeu de vis M3 x 12 (4)
Bloc de mousse
Set vis/rondelles moteur
Rondelle (6)
Jeu de vis épaulées (8)
Récepteur 2 voies
Sangle de batterie, plaque du variateur ESC
Pare-choc arrière
Jeu de renfort de suspension
Volant/Pneu avant/arrière, prémonté,
noir (2)
Volant/Pneu avant/arrière, prémonté,
noir (2)
Roulement à billes 5 x 10 x 4 mm (8)
Jeu de bras de suspension avant
Jeu de support d'amortisseur
Axe de roue avant (2)
Jeu d'axes de suspension
Jeu de biellettes de carrossage et de
pincement
Goupilles d'entraînement (4)
Ecrous auto-freinés M4 (4)
Blocs de roulettes, Bloc de direction,
Corps de fusées arrière (2)
Jeu de bras de suspension arrière
Ensemble carter de transmission
Long arbre de transmission, HD (2)
Long arbre de transmission, uniquement
en plastique ultra-résistant (2)
Croisillon de cardan (4)
Axe de roue arriere
Vis à tête bombée, 2,5 x 4 mm (8)
Variateur 60A marche av/arr étanche pour
moteur à charbon
Ensemble de Capuchons d'amortisseurs,
Pistons, Rotule
Carter de Réducteur
Couronne et pignons intermédiaires,
corps et pignons de différentiel
Garnitures, plateaux et ressort de
slipper
Arbre secondaire de transmission avec
goupilles d'entraînement
Axe de sortie de différentiel (2)
Jeu de rondelles/Shim
Roulements 10 x 15 x 4mm (2)
Ecrou auto-freiné M3 (4)
Couronne 48P, 87T
Pignon 17T, 48P dents
Pignon 19T, 48P dents
Moteur Dynamite 15T 540 Brushed
Clips Carrosserie (8)
Set Plots Carrosserie
®
Descrizione
Telaio principale
Set salvaservo
Copertura e set di montaggio
posteriore
Grani M3 x 12 (4)
Spugna distanziale batteria
Viti per il motore/set di rondelle
Sfere uniball (6)
Set viti a doppio stadio (8)
Ricevitore
Fascetta batteria, piastra ESC
Set paraurti posteriore
Supporti braccetti sosp.
Ruota/pneumatico ant/post,
premontato, nero (2)
Ruota/pneumatico ant/post,
premontato, nero (2)
Cuscinetto a sfera, 5 x 10 x 4 mm (8)
Braccetti delle sospensioni anteriori
Supporto ammortizzatori posteriori
Mozzi ruota anteriori (2)
Set perni sospensioni
Set tiranteria Camber e convergenza
Spine trascinatori ruote (4)
Dadi autobloccanti M4 (4)
Blocco ruota anteriore, blocco sterzo,
mozzo posteriore (2)
Braccetti delle sospensioni posteriori
Set scatola trasmissione
Albero di trasmissione lungo, HD (2)
Albero di trasmissione lungo, solo
plastica HD (2)
Attacco a sfera semiasse (4)
Attacco a sfera semiasse (4)
Vite a testa tonda, 2,5 x 4 mm (8)
Regolatore elettronico di velocità (ESC)
WP
Set articolazione a rotula, pistoni, tappi
ammortizzatore
Copertura per ingranaggi
set ingranaggi trasmissione
Piattelli frizione, disco, molla
Alberino intermedio con spina
Mozzi Differenziale (2)
Set rondelle/Shim
Cuscinetti 10 x 15 x 4mm (2)
Dadi autobloccanti M3 (4)
Corona 48P, 87T
Pignone a 17T, 48P denti
Pignone a 19T, 48P denti
Motore a spazzole Dynamite 540 15T
Clips per carrozzeria (8)
Set di sostegni per la carrozzeria
™
