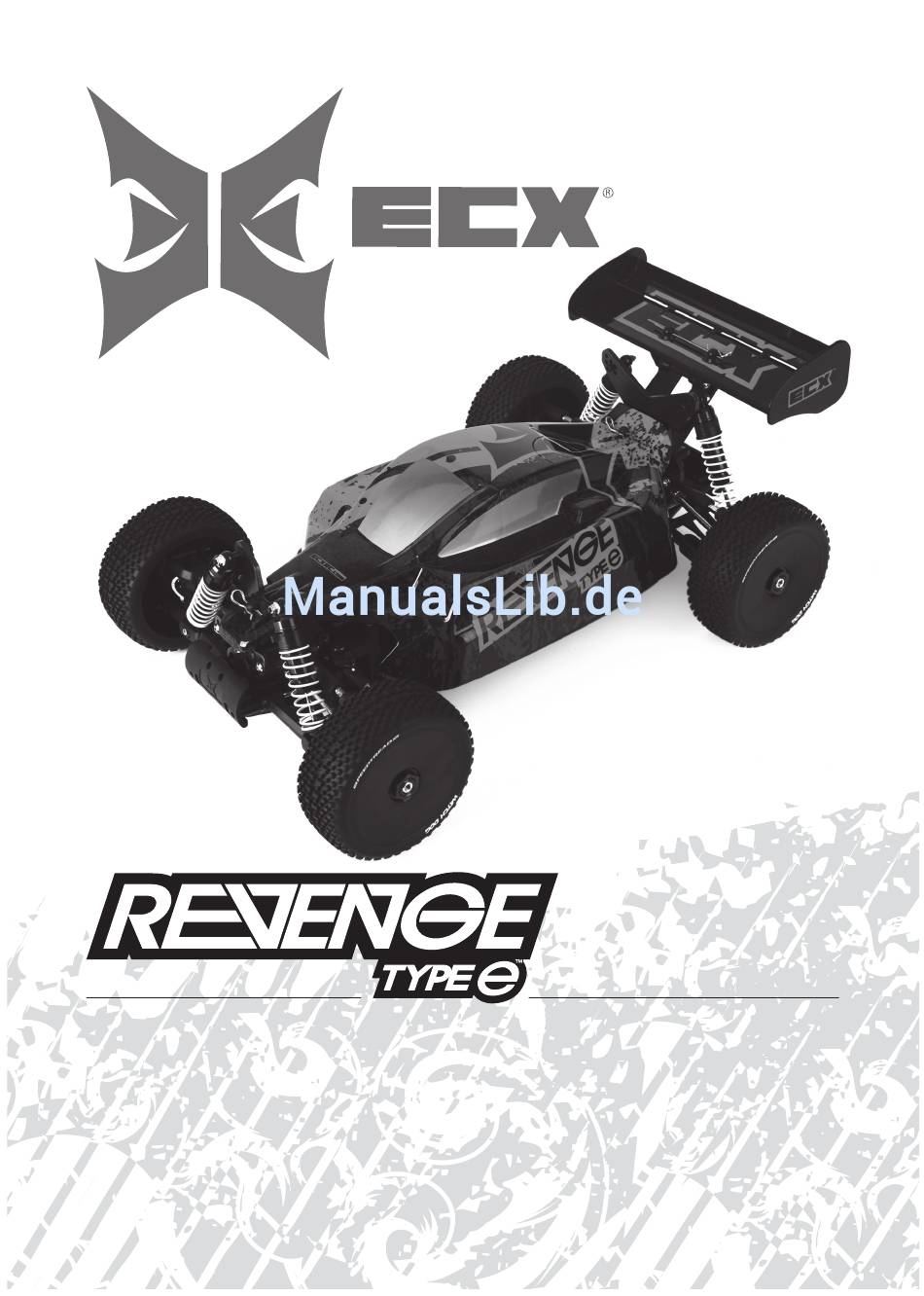

1/8 ELECTRIC BUGGY
ECX04000

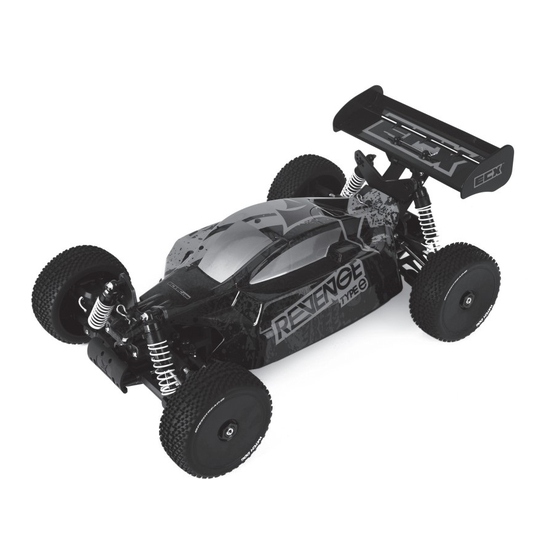

Congratulations on your purchase of the
ECX
Revenge Type e
Buggy. This 1/8-scale
®
™
model introduces you to the sport of RC driving.
Herzlichen Glückwunsch zum Kauf des ECX
Revenge Type e Buggy. Dieses 1/8 Scale Model
öffnet Ihnen die Welt des RC Car Sports.
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
Nous vous félicitons pour l'achat du ECX
Revenge Type e Buggy. Ce modèle 1/8 vous
initie à la conduite RC.
Congratulazioni per l'acquisto di questo Revenge
Type e Buggy ECX. Questa vettura in scala 1/8
vi introdurrà nel mondo dei modelli RC.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ECX ECX04000
Inhaltszusammenfassung für ECX ECX04000
- Seite 1 Herzlichen Glückwunsch zum Kauf des ECX Congratulazioni per l’acquisto di questo Revenge Revenge Type e Buggy. Dieses 1/8 Scale Model Type e Buggy ECX. Questa vettura in scala 1/8 öffnet Ihnen die Welt des RC Car Sports. vi introdurrà nel mondo dei modelli RC.
-
Seite 2: Inhaltsverzeichnis
HINWEIS WARNUNG: Lesen Sie die GESAMTE Bedienungsanlei- Alle Anweisungen, Garantien und dazugehörigen Dokumente tung, um sich vor dem Betrieb mit den Produktfunktionen vertraut können ohne Ankündigung von Horizon Hobby, LLC geändert werden. zu machen. Wird das Produkt nicht korrekt betrieben, kann dies Eine aktuelle Version ersehen Sie bitte im Support Feld unter: zu Schäden am Produkt oder persönlichem Eigentum führen http://www.horizonhobby.com. -
Seite 3: Wasserfestes Fahrzeug Mit Spritzwassergeschützer Elektronik
WASSERFESTES FAHRZEUG MIT SPRITZWASSERGESCHÜTZER ELEKTRONIK Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von Wartungsanleitung nach wasserfesten und spritzwassergeschützen Komponenten ausgestattet, Fahrten in nasser Umgebung die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive • Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen. die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist. -
Seite 4: Spezifikationen
8.5 kg-cm Gewicht 79 g Geschwindigkeit 0,20 sec/60 degrees of travel Maße 55,6 x 18 x 30mm KOMPONENTEN Im Lieferumfang enthalten 1. ECX Revenge Type e 1/8-scale Buggy 2. Spektrum DX2E Sender • 3° Sturz Set hinten • Stoßdämpfer Distanzstücke ST. TRIM • Spurstangeneinstellwerkzeug ST. RATE • Inbusschlüssel: 1,5, 2mm, 2,5mm TH. TRIM Wird noch benötigt... -
Seite 5: Sicherheitshinweise Für Senderbatterien
SICHERHEITSHINWEISE FÜR SENDERBATTERIEN • Setzen Sie niemals beschädigte Batterien ein. • Entfernen Sie immer verbrauchte Batterien. • Setzen Sie niemals Batterien verschiedener Hersteller • Entfernen Sie immer die Batterien bevor Sie den Sender einlagern. oder verschiedenen Alters in den Sender ein. • Leere Batterien können die Ursache für Kontrollverlust des Fahrzeuges sein. MONTAGE DES HECKFLÜGEL 1. -
Seite 6: Senderkontrollen
SENDERKONTROLLEN Reverseschalter Mit den Reverseschaltern können Sie die Richtung BIND der Lenkung (ST.REV) BIND und Gas (TH.REV) rever- sieren (umdrehen). Die Standardeinstellungen ist -R- für Steuerung und und -N-für Gas Lenkungstrimmung Gastrimmung Steuerrate Stellen Sie hier den Mit der Gastrimmung justieren Stellt die Größe des Rude- Geradauslauf des Bootes Sie Neutralstellung des rausschlages ein wenn das ein wenn keine Lenkbewe-... -
Seite 7: Fertig Für Den Start
FERTIG FÜR DEN START 1. Schalten Sie den Sender ein. 2. Schließen Sie den Akku an und schalten den Regler ein. ST. TRIM ST. RATE TH. TRIM 3. Testen Sie die Funktionen, halten Sie dabei die Räder frei. 4. Fahren Sie langsam los. Stellen Sie den Geradeauslauf falls notwendig mit der Trimmung ein. BETRIEB • Schalten Sie IMMER zuerst den Sender ein, bevor Sie den • Lassen Sie nach dem Fahren die Elektronik abkühlen Empfänger im Fahrzeug einschalten. Schalten Sie IMMER... -
Seite 8: Nach Dem Fahren
NACH DEM FAHREN 1. Heben Sie die Karosserie hoch. 2. Schalten Sie den Regler aus und trennen den Akku. 3. Schalten Sie den Sender aus. 4. Entnehmen Sie den Akku aus dem Fahrzeug. Laden Sie den Akku auf. ST. TRIM ST. RATE TH. TRIM MOTOR PFLEGE • Verlängern Sie die Lebensdauer Ihres Motors in dem Sie • Der Fahrtenregler ist mit einem Überhitzungsschutz versehen,... -
Seite 9: Elektronischer Fahrtenregler
ELEKTRONISCHER FAHRTENREGLER Der Regler ist ab Werk voreingestellt. Sollten Sie einen anderen Sender 4. Kalibrieren Sie die Gaspunkte durch drücken des SET Button benutzen wollen müssen diesen neu kalibrieren. nach jedem Schritt. • Neutral (1 blinken) - lassen Sie das Gas unberührt Kalibrierung des Reglers • Vollgas (2 blinken) - ziehen Sie das Gas auf Vollgas Mit der Kalibrierung stellen Sie die richtige Funktion des Reglers zu den Steuereingaben des Senders sicher. • Vollbremsung / Rückwärts 3 blinken - drücken Sie das Gas ganz nach vorne 1. -
Seite 10: Reinigung Der Stoßdämpfer
REINIGUNG DER STOßDÄMPFER Ölgefüllte Stoßdämpfer sollten regelmäßig gewartet werden. Das • Wischen Sie evtl. austretendes Dämpferöl weg. Öl könnte verschmutzt oder ausgetreten sein. Die Wartung sollte • Ist der Dämpfer richtig befüllt sollte die Dämpfungsfunktion je nach Beanspruchung nach ca. 3-5 Stunden Fahrbetrieb erfolgen. bei ca 9,5mm Eindruck aktiv werden. • Bauen Sie den Stoßdämpfer vom Fahrzeug ab. • Bauen Sie den Dämpfer wieder an das Fahrzeug. • Nehmen Sie die Kappe vom Dämpfer ab und entsorgen fachgerecht das Öl. Fahrwerkshöheneinstellung • Bauen Sie den Dämpfer auseinander. Reinigen Sie ihn mit Heben Sie das Fahrzeug am Heck ca. -
Seite 11: Hilfestellung Zur Problemlösung
HILFESTELLUNG ZUR PROBLEMLÖSUNG Problem Mögliche Ursache Lösung Kurze Fahrzeit • Akku beschädigt/nicht geladen • Überprüfen Sie den Akku • Antrieb blockiert • Reinigen Einstellen • Agressiver Fahrstil • Geben Sie sanfter Gas und Bremse • Kraftraubendes Gelände • Fahren Sie auf einer ebenen Oberfläche • Übersetzung falsch • Installieren Sie ein kleineres Ritzel Fahrzeug schwergängig/ • Faden/Band im Antriebsstrang • Reinigen/Einstellen langsam • Fahrakku nicht geladen • Ersetzen/Laden Kontrollen laufen • ST. REV oder TH. REV verstellt • Wechseln Sie die Schalter Position verkehrt herum Motor/Regler überhitzt • falsche Übersetzung gewählt... -
Seite 12: Sicherheitshinweise
Wartung und Reparatur einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Muss Ihr Produkt gewartet oder repariert werden, wenden Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Sie sich entweder an Ihren Fachhändler oder direkt an Horizon. Rück- Behandlung des Produktes, falscher Einsatz des Produktes, sendungen/Reparaturen werden nur mit einer von Horizon vergebenen kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus. -
Seite 13: Konformitätshinweise Für Die Europäische Union
KONFORMITÄTSHINWEISE FÜR DIE EUROPÄISCHE UNION Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of conformity (in accordance with ISO/IEC 17050-1) No. HH2014121010 Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: Revenge Type E 1/8 Electric Buggy BL RTR (ECX04000C) declares the product: Revenge Type E 1/8 Electric Buggy BL RTR (ECX04000C) Geräteklasse: Equipment class: den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht, EMV-Richtlinie 2004/108/EC und LVD 2006/95/EC. complies with the essential requirments of §3 and other relevant provisions of the FTEG (Article 3 of the R&TTE directive), EMC Directive 2004/108/ EC and LVD Directive 2006/95/EC.
