Siemens SIMATIC HMI Kompaktbedienanleitung Seite 3

3.1.2 Steuerung auswählen und auf Speicherkarte sichern
Erweiterungen mit WinCC V12 (TIA-Portal)
A5E32030248-AB, 07/2013

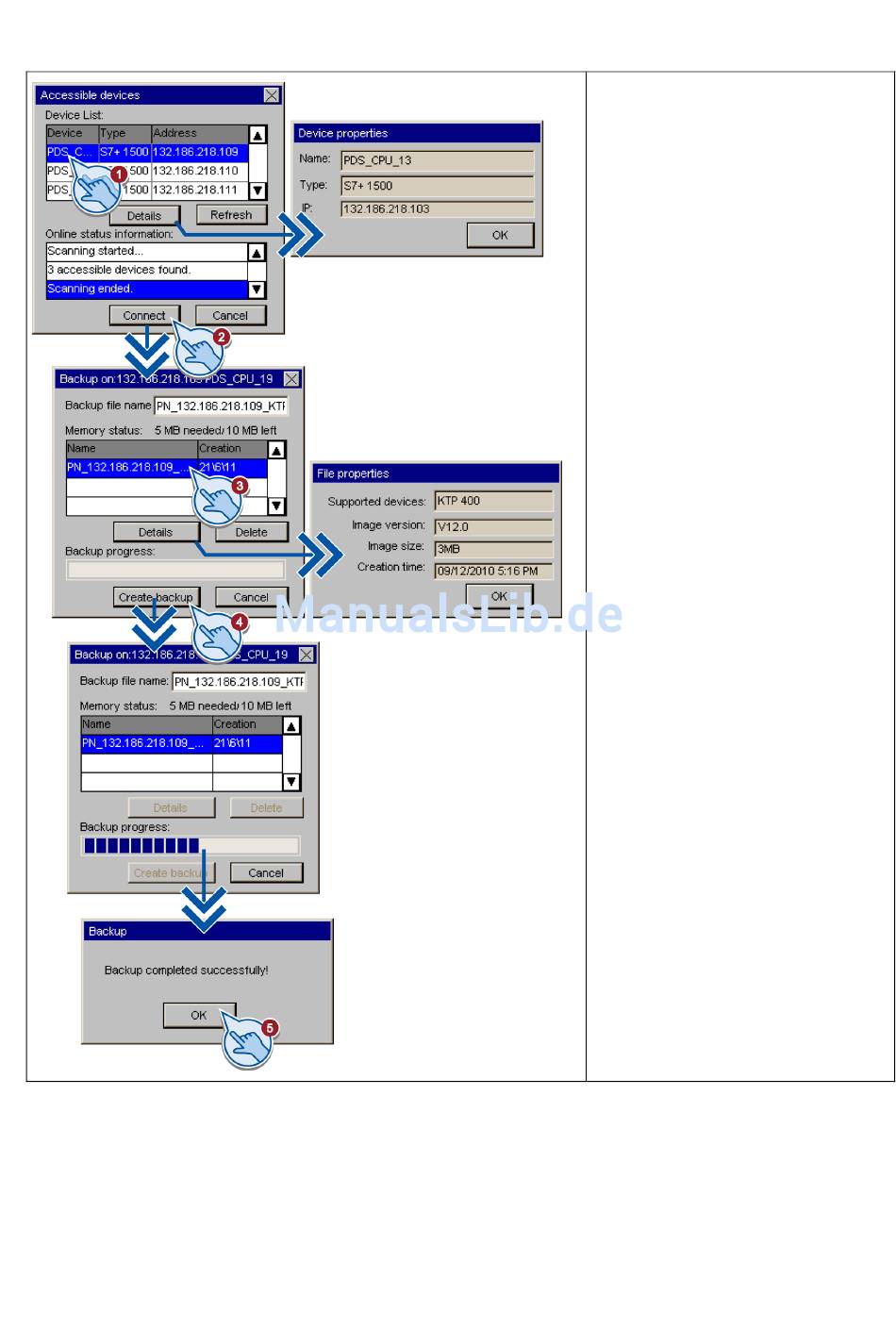

1. Wählen Sie in der Liste "Accessible
devices" eine Steuerung.
Über die Schaltfläche "Details" können
Sie die aktuellen Netzwerkparameter
der gewählten Steuerung anzeigen.
2. Stellen Sie sicher, dass sich eine
Speicherkarte in der gewählten
Steuerung befindet. Verbinden Sie
Bediengerät und Steuerung über die
Schaltfläche "Connect".
Wenn die gewählte Steuerung mit
einem Kennwort geschützt ist, dann
werden Sie zur Eingabe des
Kennworts für schreibenden Zugriff
aufgefordert.
Wurde die Verbindung erfolgreich
hergestellt, dann wird eine Liste aller
Backup-Dateien auf der Speicherkarte
der mit dem Bediengerät verbundenen
Steuerung angezeigt.
Unter "Memory status" oberhalb der
Liste werden benötigter Speicherplatz
für die Backup-Datei und verfügbarer
Speicherplatz auf der Speicherkarte
angezeigt.
3. Geben Sie unter "Backup file name"
einen Dateinamen für die Backup-
Datei an oder verwenden Sie den
Default-Namen.
Mit der Schaltfläche "Details" können
Sie Details zu einer existierenden
Backup-Datei anzeigen.
Mit der Schaltfläche "Delete" können
Sie eine existierende Backup-Datei
löschen.
4. Starten Sie die Datensicherung über
die Schaltfläche "Create Backup".
Der Sicherungsvorgang startet. Wenn
Sie den Default-Namen für die
Backup-Datei verwenden, dann wird
die entsprechende Backup-Datei
überschrieben.
Am Ende des Sicherungsvorgangs
wird die Meldung "Backup completed
successfully" angezeigt.
5. Betätigen Sie die Schaltfläche "OK".
3
