Opis delovanja

Uporaba v skladu z namenom

Merilno orodje je namenjeno za izračun in prenos
vodoravnih ali nagnjenih potekov v eni smeri.
Komponente na sliki
Oštevilčenje komponent se nanaša na prikaze na
grafičnih straneh.
Kanalski laser
LMPL20
1 Upravljalno polje kanalskega laserja
2 Displej kanalskega laserja
3 Aretiranje pokrova predalčka za baterije
4 Pokrov predalčka za baterije
5 LED točke lota
6 Centrirna oznaka laserskega žarka
7 Prijemalo za stativ 5/8" x 11
8 Stojne noge, zamenljive
9 Opozorilna ploščica laserja
10 Priključek za polnjenje (12-V-priključek)
11 Ročaj
12 Libela
13 Izstopna odprtina laserskega žarka
14 Opozorilni napis na izhodni odprtini laserskega
žarka
23 Predalček za baterije
Daljinski upravljalec
RC20
15 Displej daljinskega upravljalca
16 Upravljalno polje daljinskega upravljalca
314 | Slovensko

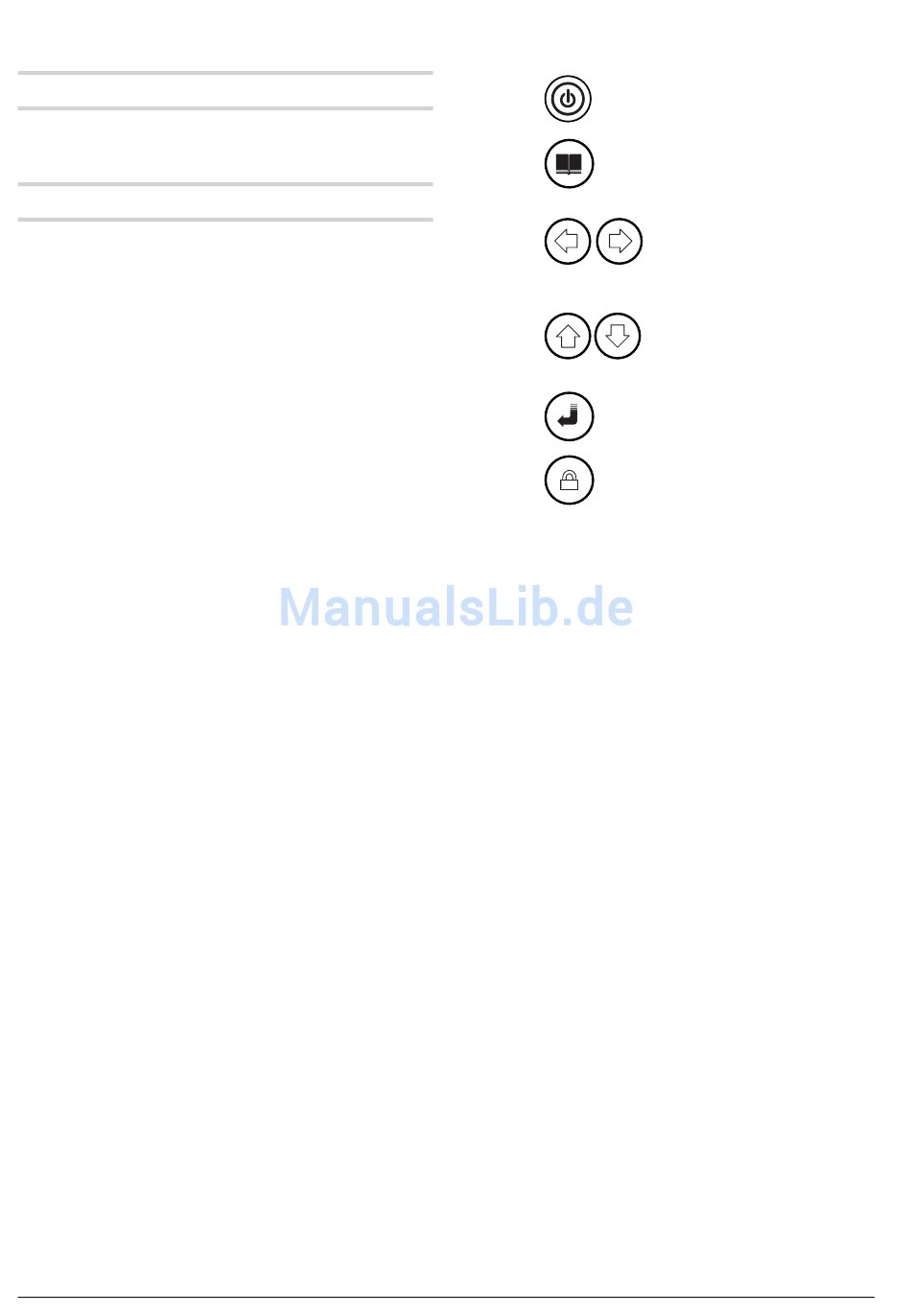

Funkcijske tipke
Kanalski laser/daljinski upravljalec
17
18
m
19.1/19.2
20.1/20.2
21
SEL
22
Pribor
24 4 alkalno manganske baterije (D-celice)
25 Ni-MH-komplet akumulatorskih baterij
26 Polnilni kabel za Ni-MH-komplet
akumulatorskih baterij
27 Polnilni kabel (12-V-priključek)
28 Povezovalni kabel (priključek za avtobaterijo)
29 Komplet stojnih nog (8", 10", 12")
30 Komplet ciljnih tabel
(majhna ciljna tabla, velika ciljna tabla, držalo)
31 Transportni kovček
Prikazan ali opisan pribor ni del standarnega obsega
dobave. Celoten pribor je del našega programa
pribora.
Tipka vklop/izklop
Tipka Meni
Tipka levo/tipka desno
za nastavitev prečnega
izravnavanja in za
navigiranje v meniju
TIpka navzgor
tipka navzdol
za nastavitev naklona in za
navigiranje v meniju
Tipka SEL (Select)
za potrditev vnosa
Blokiranje tipk
