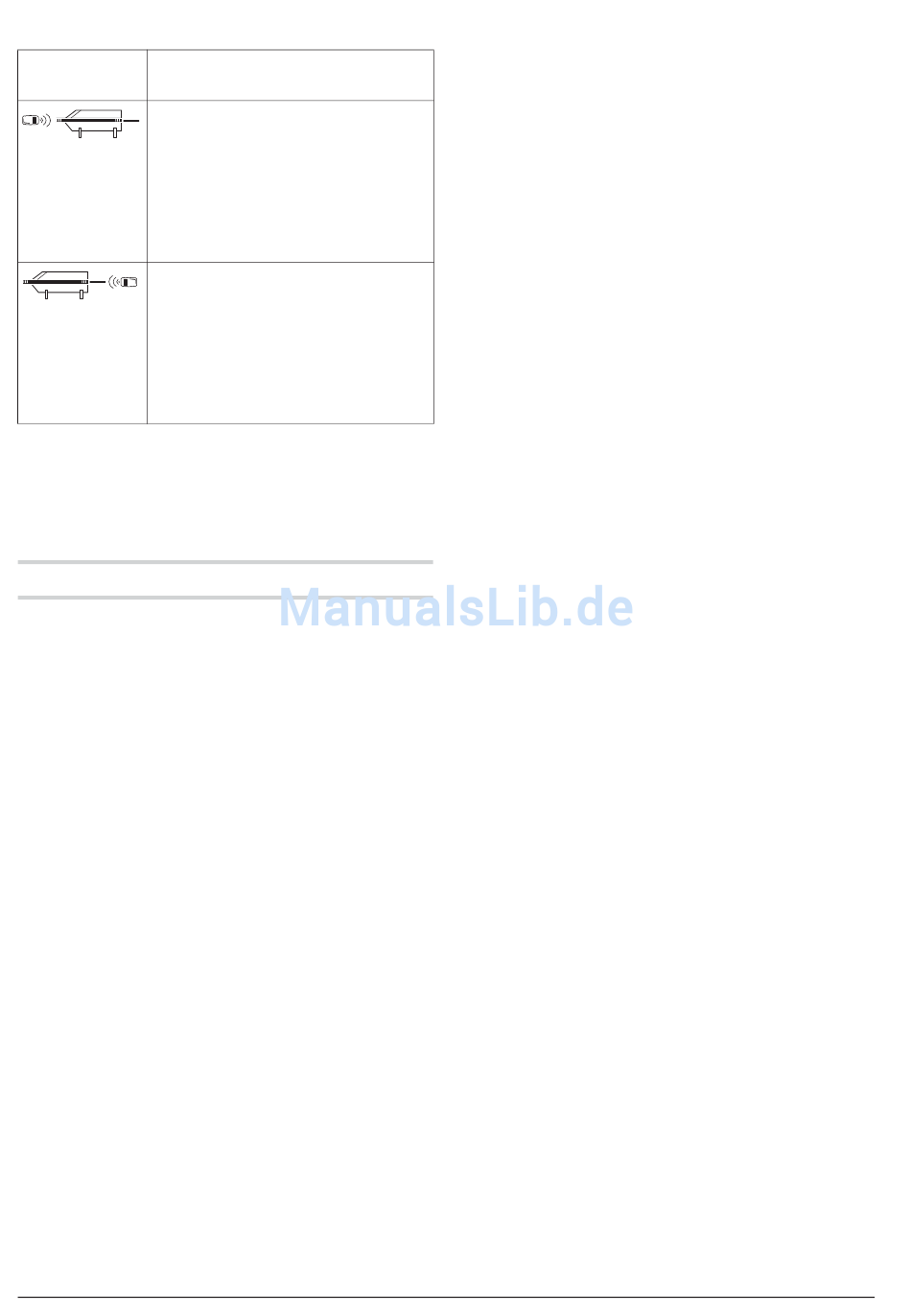

Seuraavat vaihtoehdot ovat mahdollisia:
Tunnus-
Merkitys
merkki
Kaukosäätimen asento mittaustyö-
kalun takana
= poikittaissuuntauksen näyttö on
kallistusnäytön yläpuolella
Nuolitunnus osoittaa mittaustyöka-
lun suuntaan: Lasersäde osoittaa
poispäin kaukosäätimestä
Kaukosäätimen asento mittaustyö-
kalun edessä
= poikittaissuuntauksen näyttö on
kallistusnäytön alapuolella
Nuolitunnus osoittaa poispäin mitta-
ustyökalusta: Lasersäde tulee kau-
kosäätimen suuntaan
– Aseta näppäimen 20.1 tai 20.2 avulla haluttu
sijainti mittaustyökalun edessä tai takana ja vah-
vista syöttö näppäimellä 21.
– Paina näppäintä 18, siirtyäksesi takaisin päävalik-
koon.
Työskentelyohjeita
Vertailumerkin perustaminen
Tarkista työn aikana säännöllisesti alkuperäinen kor-
keus varmistaaksesi, ettei se ole muuttunut.
Merkitse tämän takia työn alussa sopivalle (mahdolli-
simman suurelle) etäisyydelle vertailumerkki vakaa-
seen pintaan (esim. puu, rakennus), jota voit käyttää
referenssinä.
Oikean korkeuden asetus mittaustyökalua
asennettaessa (katso kuvat C1 – C2)
Huomio: Kaikki korkeustiedot annetaan suhteessa
putken pohjaan (putken alin piste).
– Kiinnitä mittaustyökalu korkeussuunnassa säädet-
tävään pidikkeeseen tai sijoita se putkikuiluun sopi-
via jalkoja käyttäen.
– Käytä kolmea vaaitusjalkaa asettaaksesi korkeus-
suunnassa säädettävää pidikettä suurinpiirtein
vaakasuoraan (tämä ei ole tarpeellista, jos käyte-
tään itsekeskittyviä jalkoja tai jos mittaustyökalu
pystytetään oikealla jalkapituudella).
– Varmista, että mittaustyökalu on sijoitettu niin, että
lasrsäde kulkee keskellä putkikuilua.
– Asenna vaaituslaite tai rotaatiolaser, mittaustyöka-
lun asettamiseksi oikealle korkeudelle (tarvittava
syvyysmitta X).
– Lisää syvyysmittaan X vaaituslaitteen/rotaatiolase-
rin korkeus Y vertailupisteen B yläpuolella.
Tämä kokonaismitta A on nyt vaaituslaitteen/rotaatio-
laserin etäisyys putken pohjasta.
154 | Suomi
– Vähennä nyt kokonaismitasta A etäisyys D putken
pohjasta lasersäteen keskipisteeseen.
– Aseta sitten vaaitustanko putkikuiluun niin, että se
näyttää lasketun korkeuden A – D ja sijoita mitta-
ustyökalu oikealle korkeudelle suhteessa vaaitus-
tankoon.
Ota huomioon, että vaaitustanko myös voidaan sijoit-
taa mittaustyökalun päälle. Tässä tapauksessa korke-
uden korjaus A – D, 70,5 mm tulee tehdä.
Kallistuksen asetus
Menettele
kappaleessa
sivu 150 selostetulla tavalla.
Lasersäteen
oikean
asetus (Menetelm1) (katso kuva D1)
– Sijoita oikaisulaite/teodoliitti putken keskilinjan ylä-
puolelle luodin avulla.
– Suuntaa teodoliitin kaukoputki niin, että pystysuora
hiusristi on suunnattu tarkasti seuraavan putkikui-
lun keskelle A.
– Kallista kaukoputki suuntaan, missä mittaustyökalu
on. Kohdista lasersäde niin, että luotipiste (LED 5)
on kaukoputken akselilla. Käytä tarvittaessa mitta-
luotia apuna.
– Kierrä kaukoputkea niin paljon ylöspäin, että hius-
risti suuntautuu laserin edessä olevan avoimen kai-
vannon suuntaan, kohtaan, johon lasersäde osuu.
– Ota kaukosäädin (näppäin 19.1 tai 19.2) ja käännä
lasersädettä niin kauas vasemmalle tai oikealle,
että lasersäde on linjassa teodoliitin pystyakselin
kanssa.
Lasersäde on nyt suunnattu täsmälleen putken akselia
pitkin.
Lasersäteen
oikean
asetus (Menetelmä 2) (katso kuva D2)
– Kiinnitä putkipidike (lisätarvike) putkikuiluun ja
sijoita optinen laite/teodoliitti suoraan putken kes-
kilinjan yläpuolelle.
– Luotaa mittaluotia käyttäen teodoliitista alaspäin ja
sijoita mittaustyökalun luotipiste (LED 5) suoraan
luodin alle.
– Suuntaa teodoliitin pystyalkseli seuraavan putkikui-
lun keskelle A.
– Kun vaakakehä on määritetty, käännät kaukoput-
ken niin paljon alaspäin, että voit nähdä lasersä-
teen kaivannossa.
– Ota kaukosäädin (näppäin 19.1 tai 19.2) ja käännä
lasersädettä niin kauas vasemmalle tai oikealle,
että lasersäde on linjassa teodoliitin pystyakselin
kanssa.
Kun lasersäde näkyy hiusristin keskellä, mittaustyökalu
on suunnattu tarkasti putken akselin suuntaan.
"Kallistuksen
asetus"
poikittaissuuntauksen
poikittaissuuntauksen
2 610 A15 123 • 4.8.09
