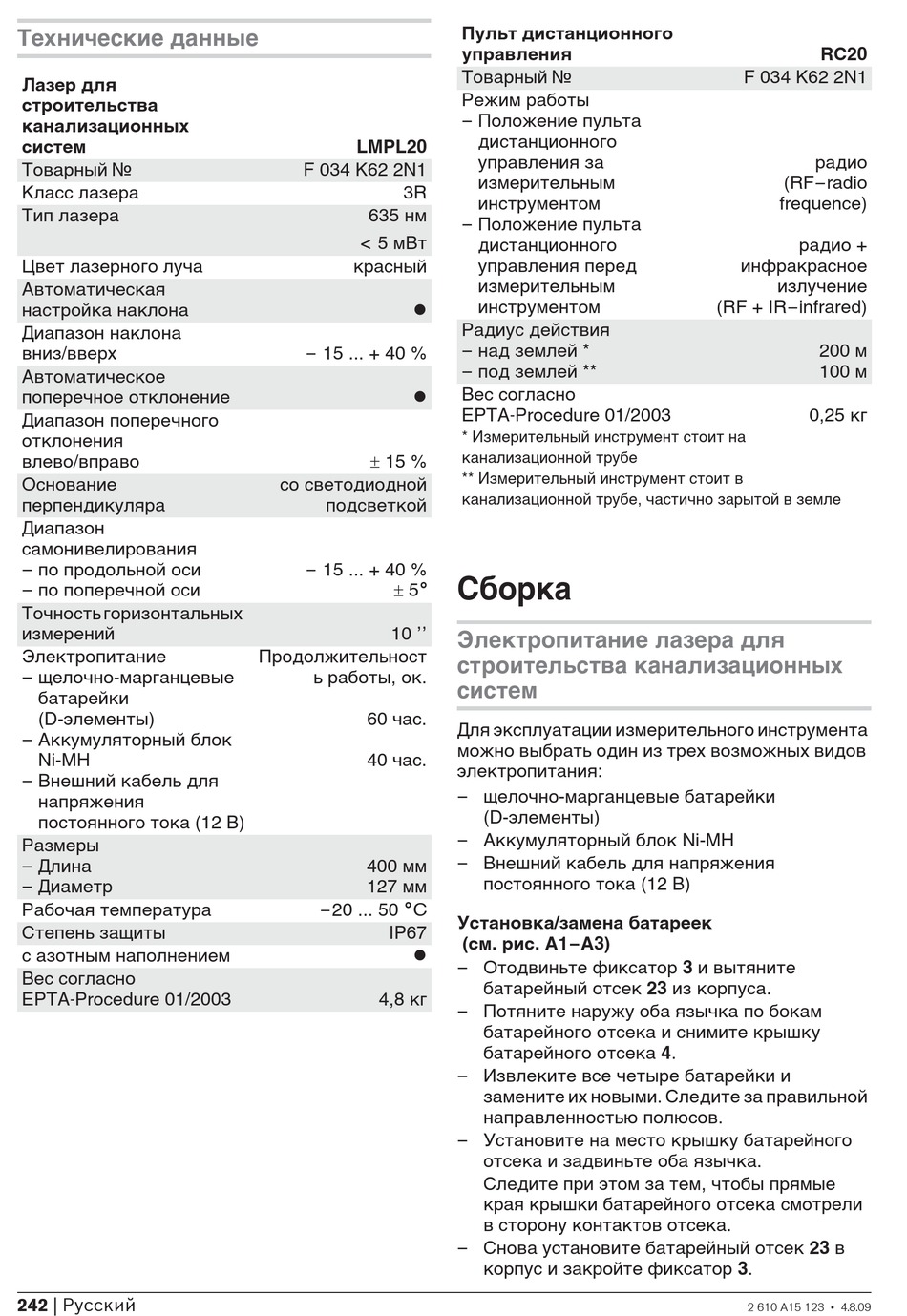

Технические Данные - CST/BERGER LMPL20 Originalbetriebsanleitung

Технические данные
Лазер для
строительства
канализационных
систем
Товарный №
Класс лазера
Тип лазера
Цвет лазерного луча
Автоматическая
настройка наклона
Диапазон наклона
вниз/вверх
Автоматическое
поперечное отклонение
Диапазон поперечного
отклонения
влево/вправо
Основание
перпендикуляра
Диапазон
самонивелирования
– по продольной оси
– по поперечной оси
Точность горизонтальных
измерений
Электропитание
– щелочно-марганцевые
батарейки
(D-элементы)
– Аккумуляторный блок
Ni-MH
– Внешний кабель для
напряжения
постоянного тока (12 В)
Размеры
– Длина
– Диаметр
Рабочая температура
Степень защиты
с азотным наполнением
Вес согласно
EPTA - Procedure 01/2003
242 | Русский
LMPL20
F 034 K62 2N1
3R
635 нм
< 5 мВт
красный
z
– 15 ... + 40 %
z
r 15 %
со светодиодной
подсветкой
– 15 ... + 40 %
r 5°
10 ''
Продолжительност
ь работы, ок.
60 час.
40 час.
400 мм
127 мм
– 20 ... 50 °C
IP67
z
4,8 кг
Пульт дистанционного
управления
Товарный №
Режим работы
– Положение пульта
дистанционного
управления за
измерительным
инструментом
– Положение пульта
дистанционного
управления перед
измерительным
инструментом
Радиус действия
– над землей *
– под землей **
Вес согласно
EPTA - Procedure 01/2003
* Измерительный инструмент стоит на
канализационной трубе
** Измерительный инструмент стоит в
канализационной трубе, частично зарытой в земле
Сборка
Электропитание лазера для
строительства канализационных
систем
Для эксплуатации измерительного инструмента
можно выбрать один из трех возможных видов
электропитания:
– щелочно-марганцевые батарейки
(D-элементы)
– Аккумуляторный блок Ni-MH
– Внешний кабель для напряжения
постоянного тока (12 В)
Установка/замена батареек
(см. рис. A1–A3)
– Отодвиньте фиксатор 3 и вытяните
батарейный отсек 23 из корпуса.
– Потяните наружу оба язычка по бокам
батарейного отсека и снимите крышку
батарейного отсека 4.
– Извлеките все четыре батарейки и
замените их новыми. Следите за правильной
направленностью полюсов.
– Установите на место крышку батарейного
отсека и задвиньте оба язычка.
Следите при этом за тем, чтобы прямые
края крышки батарейного отсека смотрели
в сторону контактов отсека.
– Снова установите батарейный отсек 23 в
корпус и закройте фиксатор 3.
RC20
F 034 K62 2N1
радио
(RF–radio
frequence)
радио +
инфракрасное
излучение
(RF + IR–infrared)
200 м
100 м
0,25 кг
2 610 A15 123 • 4.8.09
