biohort AvantGarde Aufbauanleitung Seite 12

5.
Montage Dachträger, Acrylglas,
Giebel und Eckverkleidungen:
5.1 Kleben Sie auf die Oberseite des Dachträgers die
beiden Moosgummibänder wie abgebildet auf.
5.2 Setzen Sie nun den Dachträger mittig auf die Kopf-
profile der Seitenwände auf. (Auf Gefälle nach rück-
wärts achten!)
5.3-5.4 Verschrauben Sie den Dachträger links und
rechts sehr locker mit den Kopfprofilen.
5.5 Entfernen Sie vom Acrylglas vorsichtig die Schutzfolie.
5.6 Setzen Sie das Acrylglas vorsichtig in das Kopfprofil
der Vorderwand (Außen-/Innenseite gleich).
5.8-5.9 Kleben Sie das Moosgummiband wie darge-
stellt auf die Acrylglaseinfassung / Dachauflage und
5.10-5.12 setzen diese auf das Acrylglas.
5.13-5.23 Nun montieren Sie das linke und rechte
Giebelblech.
5.24-5.28 Dann befestigen Sie die beiden hinteren
Eckverkleidungen (rechtwinkelige Form) hinten,
5.29-5.33 dann die runde Eckverkleidung links vorne
und zuletzt die runde Eckverkleidung rechts vorne.
5.34-5.37 Zuletzt stecken Sie die Kopfprofil-Abdeck-
bleche links und rechts zwischen Kopfprofil und Gie-
belblech ein.
Assembly of the roof support beam, Perspex glass,
GB
gables and corner panelling:
Attach the foam rubber strips to the upper side of the roof support
beam as illustrated. Now place the roof support onto the middle of
the top profiles of the side walls. (Ensure the support beam slopes
towards the back of the shed!) Connect the support beam loosely to
the top profiles; do not tighten the bolts yet!
Carefully remove the protective film from the sheet of Perspex and
position this carefully in the top profile of the front wall (inside and
outside are the same). Attach the foam rubber strip as illustrated to
the Perspex fanlight enclosure/front roof support and place this on
the Perspex.
Now secure both the left and right gable plates with nuts and bolts
as shown. Then attach the rear corner panelling (angular form) to the
back, followed by the front corner panelling (rounded form) to the left
and finally the right front corners.
Last of all position the top profile covers between the top profiles
and gable plates on the left and right of the shed.
12

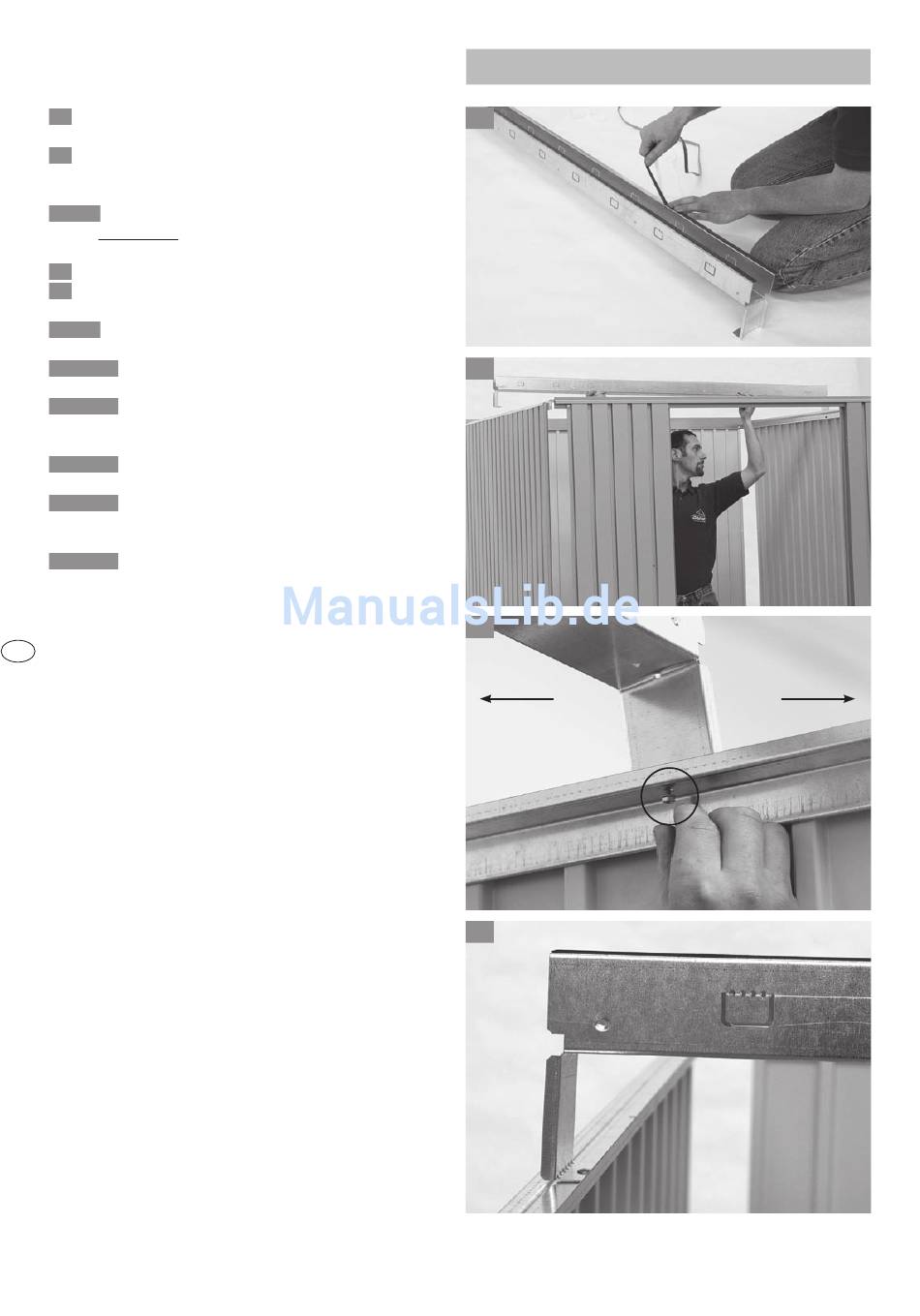

Dachträger · roof support beam
5.1
5.2
5.3
hinten
rear
5.4
vorne
front
