Bedienungsanleitung

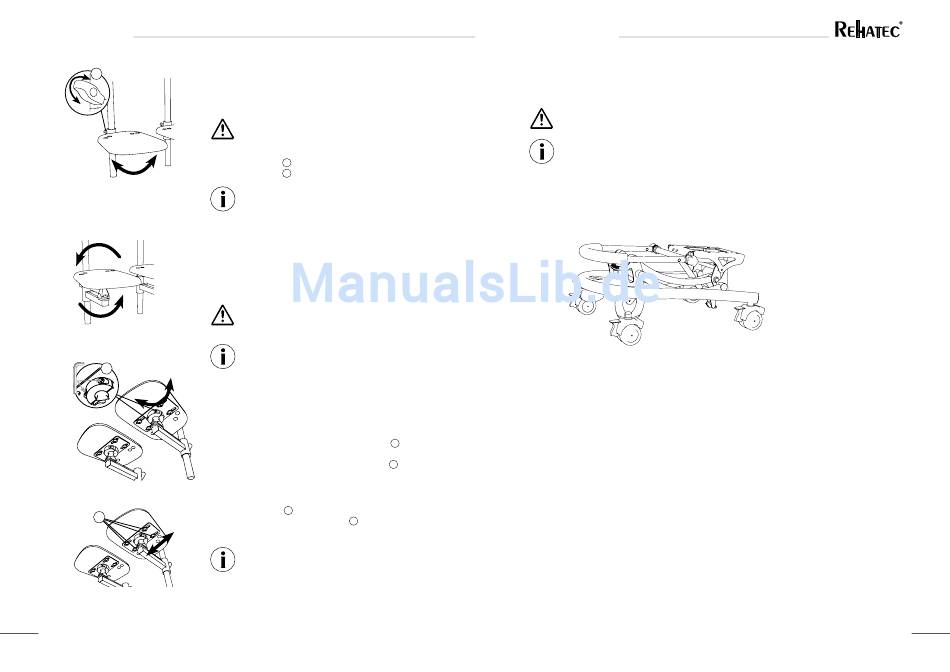

4.9. Fußbank, geteilt (optional)
1
4.10. Fußbank Spitzfuß (optional)
1
2
12
Zusätzlich zu den gegebenen Standardeinstellungen der Fuß-
bank, ermöglichen die beiden Fußplatten eine Anpassung im
Winkel an die Fußstellung.
Es ist auf Klemm- und Quetschgefahr zu achten.
Beim Hinsetzen und Aufstehen nicht auf die Fuß-
platten steigen - Kippgefahr!
Die Flügelschraube lösen. Die Fußplatte im Winkel anpassen.
1
Die Flügelschraube wieder fest drehen.
1
Wiederholen Sie den Vorgang, um die zweite Fußplatte
anzupassen.
Zusätzlich zu den gegebenen Standardeinstellungen der Fuß-
bank, ermöglichen die beiden Fußplatten vielfältige Einstell-
möglichkeiten und können somit flexibel an die Fußstellung
angepasst werden.
Es ist auf Klemm- und Quetschgefahr zu achten.
Beim Hinsetzen und Aufstehen nicht auf die Fuß-
platten steigen - Kippgefahr!
Die Schraubverbindungen der Fußplatten sind im Auslie-
ferungszustand handfest angezogen! Erst nach dem An-
passen der Fußplatten an den Fuß des Patienten werden
die Schrauben fest angezogen.
Die Einstellung von Fußbankhöhe, -tiefe und -winkel
erfolgt wie im Kapitel „Fußbank" beschrieben.
Neigung
Mit einem Inbusschlüssel (Größe 4) Schrauben
gelenk unterhalb der Fußplatten lösen. Neigung der Fußplatte
an den Fuß des Patienten anpassen. Schrauben
drehen.
Lageverstellung
Die vier Schrauben lösen. Die Fußplatte in die gewünschte
2
Position schieben. Die vier Schrauben wieder fest drehen.
2
Wiederholen Sie die Vorgänge, um die zweite Fußplatte
anzupassen.
Rehatec
® Dieter Frank GmbH - 11.2013/ 03
Zimmeruntergestell Noah

4.11. Transport und Lagerung

Für den einfachen Transport und Lagerung, das Zimmeruntergestell „Noah" maximal zusammen-
klappen.
Es ist auf Klemm- und Quetschgefahr zu achten.
Um das Zimmeruntergestell auf seine kompakteste Größe zusammen zu klappen, müssen
zuvor die Sitzschale / -einheit sowie die Fußbank (wenn vorhanden) abgenommen werden.
Die einzelnen Schritte sind unter den zuvor stehenden Punkten 4.1 bis 4.10 erläutert.
am Kugel-
1
wieder fest
1
Technische Änderungen und Druckfehler vorbehalten.
Dieter Frank GmbH
13
