Ein- und Ausbauen von Speichermodulen

Die DIMMs sind auf der Platine gekennzeichnet als DIMM_A, DIMM_A, DIMM_A1, DIMM_B,
DIMM_B, DIMM_B1 (von der Mitte aus). Der Sockel DIMM A liegt dabei am nächsten zum
Prozessor. Angaben zu den Speicheranforderungen finden Sie in Kapitel  unter „Arbeitsspeicher".

Installieren von DIMMs

So installieren Sie DIMMs:
1. Beachten Sie die Sicherheits- und ESD-Hinweise am Anfang dieses Handbuchs.
. Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server aus.
. Ziehen Sie den Netzstecker ab.
4. Öffnen Sie das Gehäuse.
5. Suchen Sie die DIMM-Sockel. Siehe Abbildung .
6. Drücken Sie die Halteklammern an den Enden der DIMM-Sockel nach außen.
7. Nehmen Sie das DIMM aus der antistatischen Verpackung. Berühren Sie das DIMM dabei nur
an den Kanten.
8. Richten Sie das DIMM über dem Sockel aus. Bringen Sie die kleine Einkerbung an der unteren
Seite des Moduls mit der entsprechenden Markierung am Sockel zur Deckung (siehe Abb. 1).
9. Schieben Sie das DIMM in den Sockel.
10. Drücken Sie das DIMM senkrecht von oben in den Sockel, bis die Halteklammern einrasten.
Achten Sie darauf, dass die Klammern korrekt eingerastet sind.
11. Schließen Sie alle internen Komponenten wieder an.
1. Schließen Sie das Servergehäuse. Schließen Sie alle externen Komponenten wieder an.
1. Schließen Sie das Netzkabel an.
18 18

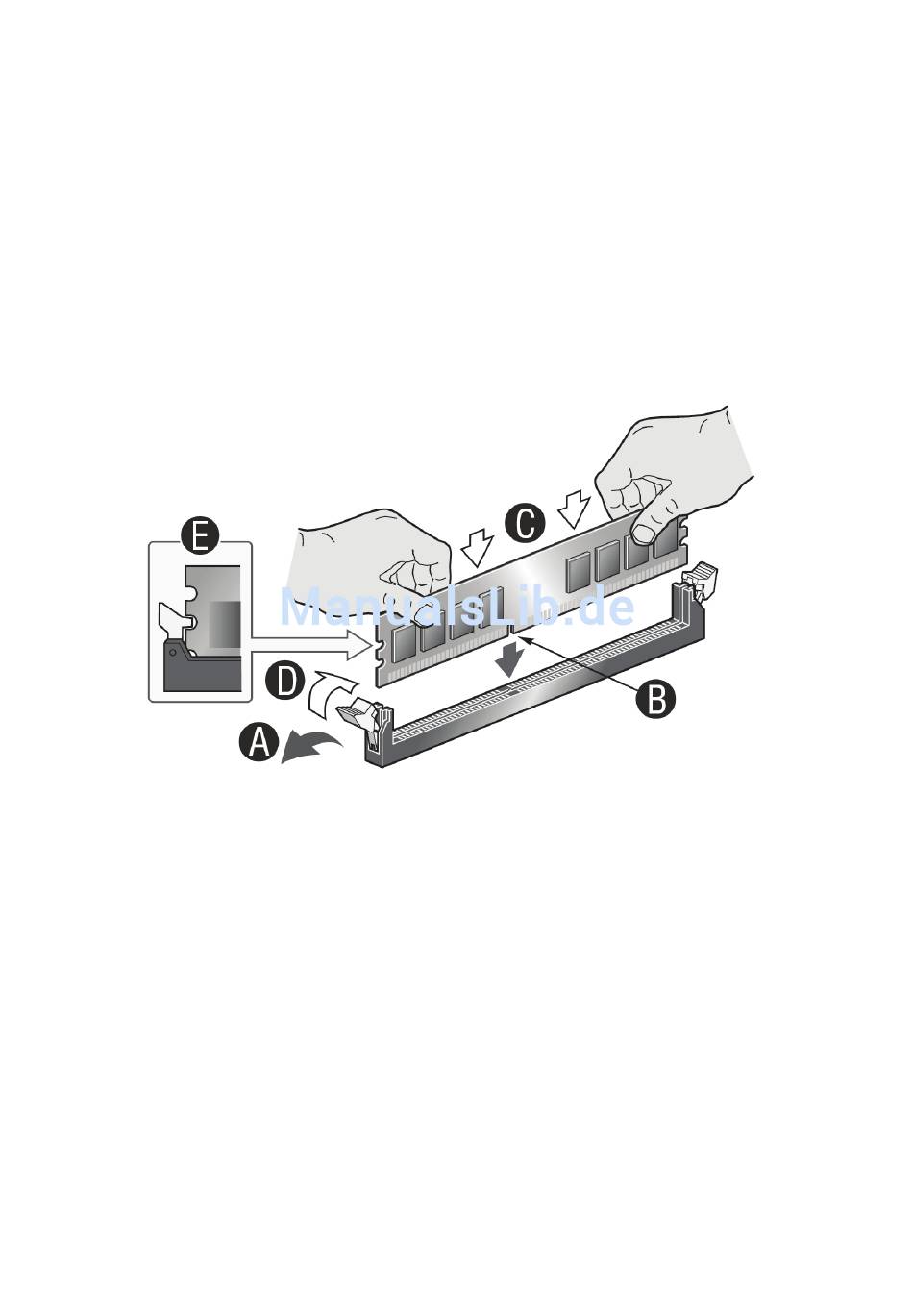

Abbildung 12. Einbauen von Speicherbausteinen
