Kühlkörper installieren
An der Unterseite von Kühlkörpern befindet sich wärmeleitendes Material (TIM). Seien Sie beim
Auspacken des Kühlkörpers vorsichtig, um Schäden am TIM zu vermeiden.
1. Setzen Sie den Kühlkörper auf den Prozessor, und richten Sie dabei die vier Halteschrauben an
den vier Gewinden aus, die den Prozessor umgeben.
. Schrauben Sie die Halteschrauben lose und in diagonaler Reihenfolge ein.
Ziehen Sie zuerst alle Schrauben leicht fest, bevor Sie die erste Schraube ganz festziehen.
. Ziehen Sie die Schrauben gleichmäßig fest.
4. Setzen Sie alle Komponenten wieder ein, die Sie zuvor entfernt haben, um den
Prozessorsockel zu erreichen.
5. Schließen Sie das Servergehäuse, und verbinden Sie den Netzstecker wieder mit dem Server.
16 16
3
2

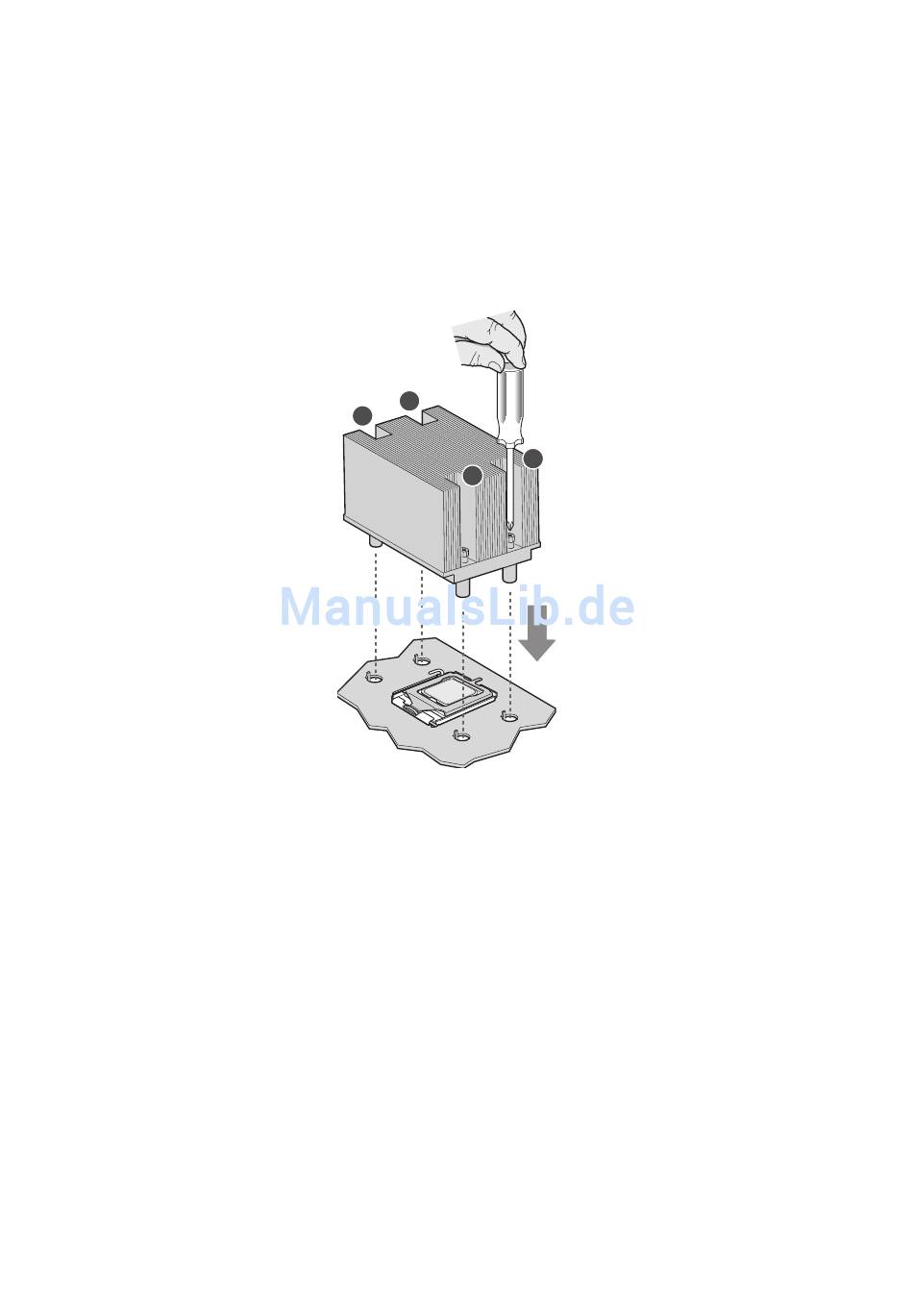

Abbildung 11. Installieren des Kühlkörpers
1
4
