3 Hardwareinstallationen und Upgrades

Bevor Sie beginnen

Beachten Sie vor Inbetriebnahme des Servers die Sicherheitshinweise am Anfang dieses
Handbuchs.
Benötigte Materialien und Werkzeuge
• Kreuzschlitz-Schraubendreher (Größen 1 und 2)
• Spitzzange
• Antistatik-Manschette und leitende Schaumstoffunterlage (empfohlen)

Ein- und Ausbauen von Speichermodulen

Die DIMMs sind auf der Platine ausgehend vom Platinenrand als DIMM_2B, DIMM_1B, DIMM_2A
und DIMM_1A gekennzeichnet. Sockel DIM_1A liegt dabei am nächsten zum Prozessor. Angaben
zu den Speicheranforderungen und –optionen finden Sie unter „Arbeitsspeicher".

Installieren von DIMMs

So installieren Sie DIMMs:
1. Beachten Sie die unter „Sicherheitshinweise" beschriebenen Sicherheits- und ESD-Hinweise.
2. Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server
aus.
3. Ziehen Sie das Netzkabel vom Server ab.
4. Öffnen Sie das Gehäuse.
5. Stellen Sie die Lage der DIMM-Sockel fest (siehe Abbildung 5).
MAXDATA PLATINUM 100 I M6
C
D
B
A
DIMM 1A
DIMM 1A-
Socket
Sockel
DIMM 2A- DIMM 2A
Socket
Sockel

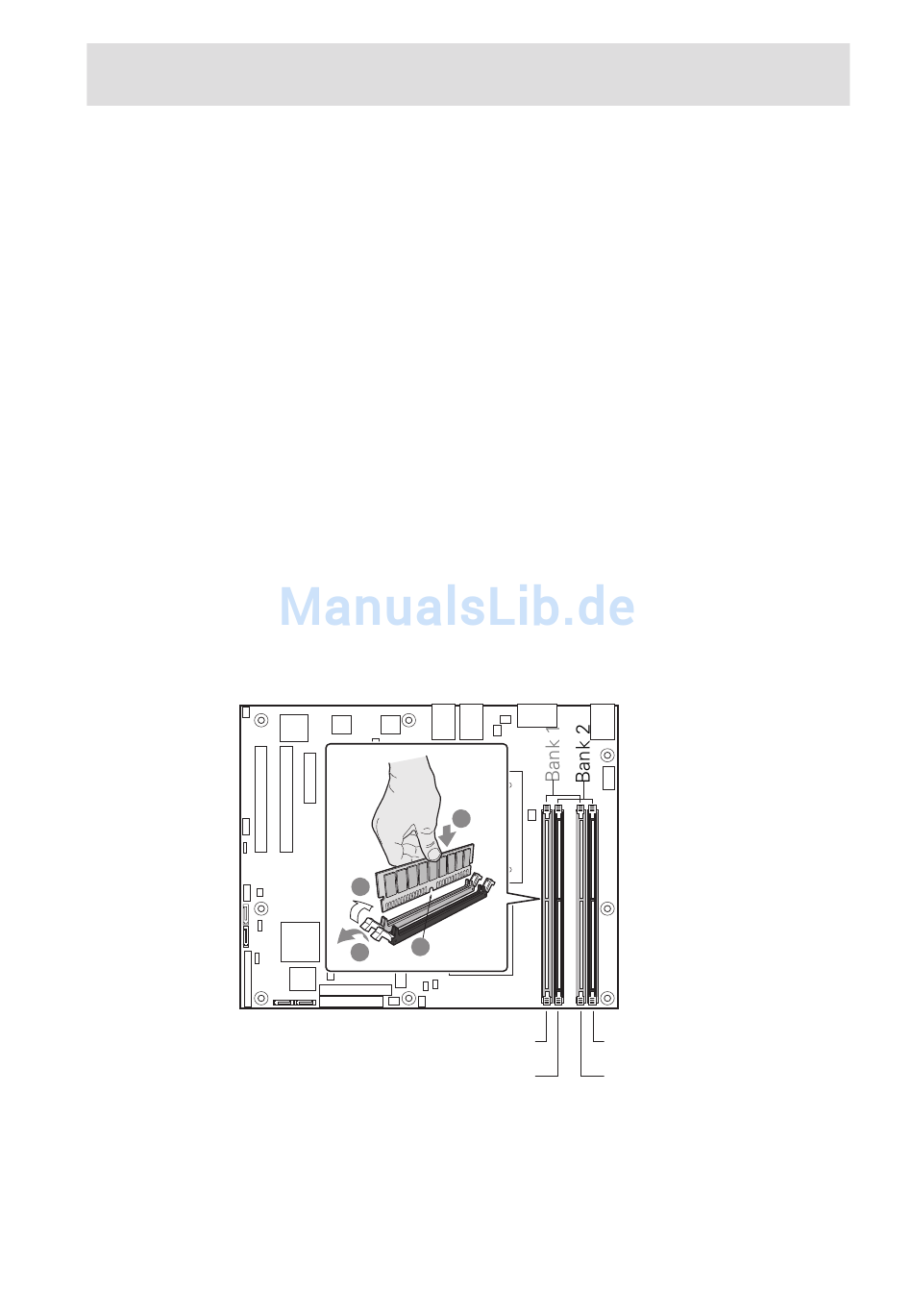

Abbildung 5. Installieren von DIMMs
DIMM 2B- DIMM 2B
Socket
Sockel
DIMM 1B-
DIMM 1B
Sockel Socket
