Konfigurationsjumper

Die Position der Konfigurationsjumper ist in Abbildung 4 dargestellt.
BMC-
Standard
Aktualisierung
2
Aktiviert
3
J1A2
ME-
Standard
Aktualisierung
2
Aktiviert
3
J1F1
BIOS
Wieder-
Standard
2
herstellung
Wieder-
herstellen
3
J1F3
Kennwort
Standard
löschen
2
Kennwort
löschen
3
J1F2
CMOS
Standard
löschen
2
CMOS
löschen
J1F5 3

SSI-Frontpanel-Anschluss

Die Serverplatine verfügt über einen 4-poligen SSI-Frontpanel-Anschluss. Die folgende Abbildung
zeigt die Belegung der Anschlussstifte.
A.
B.
C.
MAXDATA PLATINUM 100 I M9 MAXDATA PLATINUM 100 I M9

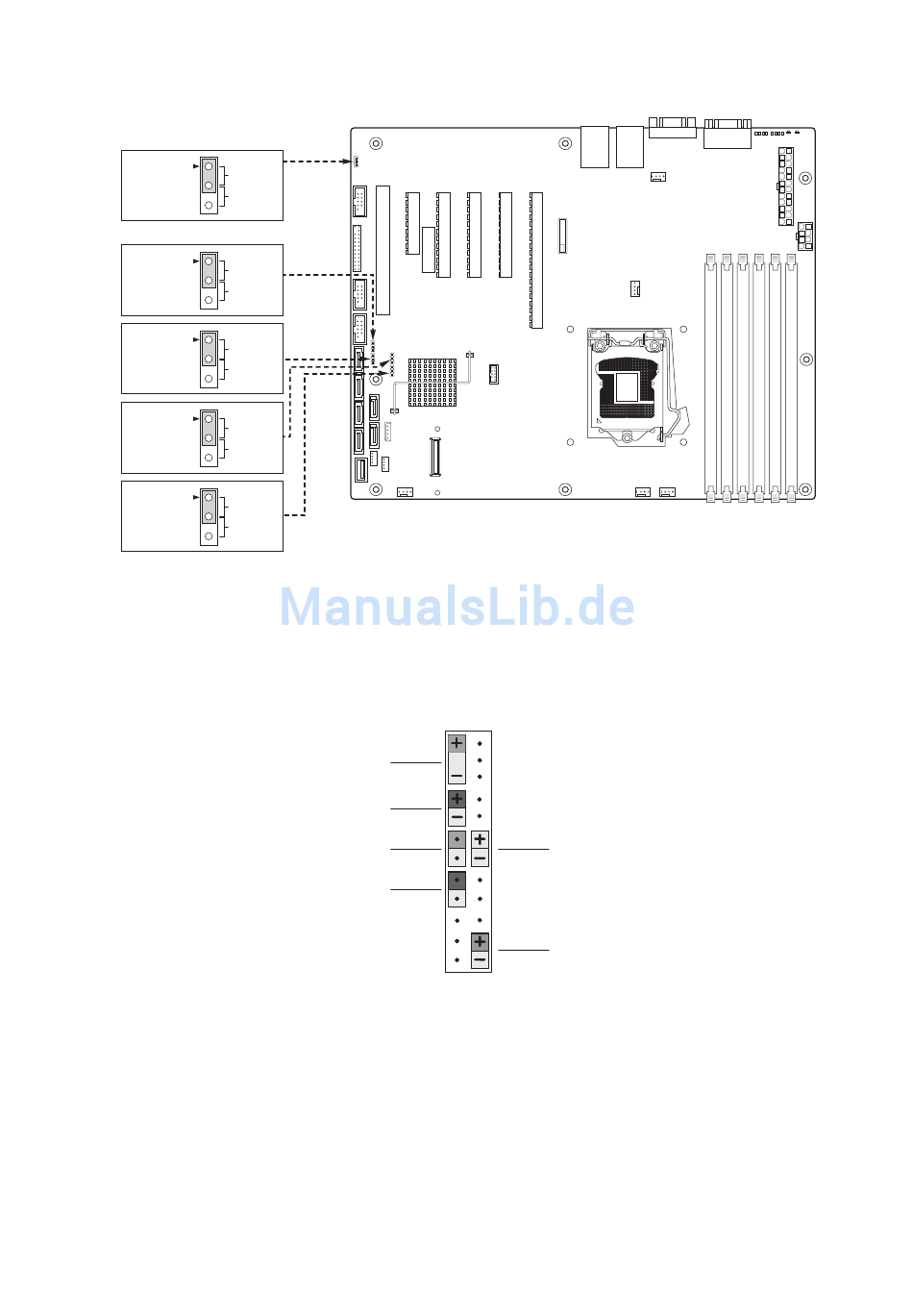

Abbildung 4. Konfigurationsjumper
A
B
C
D
Abbildung 5. SSI-Frontpanel-Anschluss
Betriebsanzeige
Festplattenaktivitäts-LED
Netzschalter
E
F
D. Reset-Taste
E. Netzwerkaktivitäts-LED (NIC1)
F. Netzwerkaktivitäts-LED (NIC1)
